Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert BRA851701ELN
Das Brüstungskanal-Unterteil BRA 85x170mm, passend zu Oberteil 80mm, aus Aluminium natureloxiert entspricht der DIN EN 50085-1. Es ermöglicht einen Geräteeinbau und verfügt über eine Bodenlochung für die Wandmontage. Ein C-Profil dient der Befestigung von Geräteeinbaudosen und Trennwänden, sowie frontrastendem Geräteeinbau für die werkzeuglose Montage. Es bietet eine robuste und korrosionsbeständige Lösung für Kabelmanagement in gewerblichen Räumen, direkt an Wandbrüstungen.
EAN
4012740838481
Marke
Hager
VPE
8 m
Preisgruppe
T01
Passende Tools
Preis
136,56 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Inneneck 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Schnittkaschierung 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt12820 - 12820 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 180 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)40
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)53
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

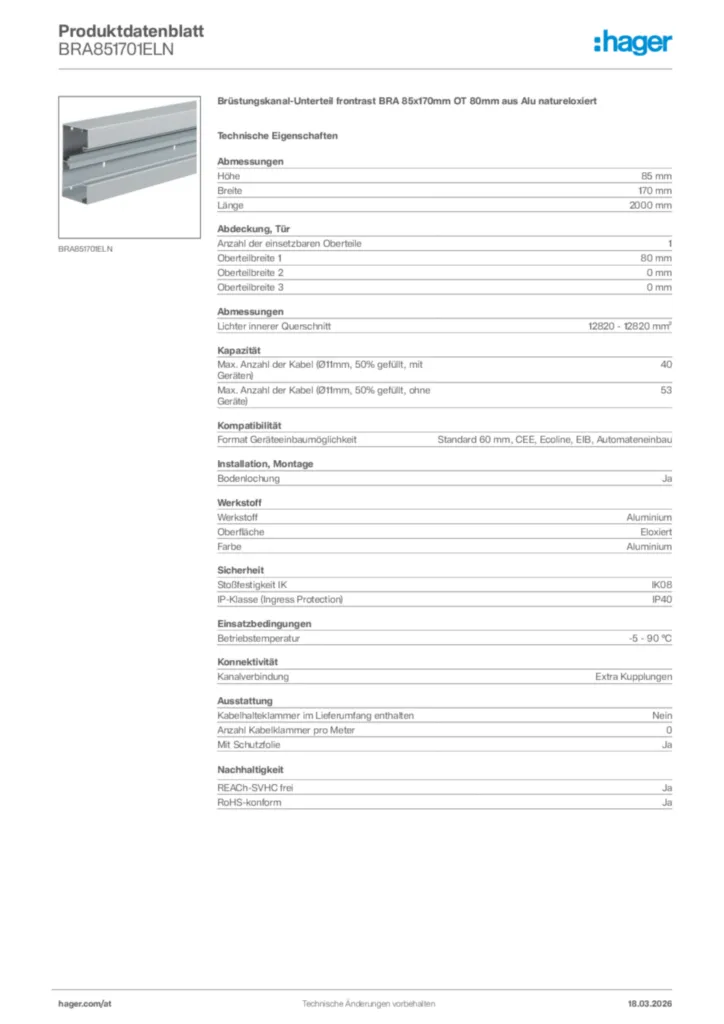

Hager Produktdatenblatt BRA851701ELN
Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert
PDF -
Technische Broschüre
21AT0001MC_Broschuere_Br-Family_2021_04_WEB
Ein Brüstungskanalsystem für alle Fälle.
PDF5,53 MB
Technische Broschüre de-AT 2022-07-06
PDF9,22 MB -
Bestellhilfe
21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB
Bestellhilfe von Brüstungskanalsystemen
PDF872,69 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF370,36 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP1013,39 kB -
With variables
Product drawing
Produkt Zeichnung International 2023-02-02
PDF68,49 kB -
Tools
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF42,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis15,12 €/ m * -
2
BRAP0802ELNBrüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiertPreis19,64 €/ m * -
3
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
4
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,79 €/ Stück * -
5
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,24 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil frontrast BRA 85x170mm OT 80mm aus Alu natureloxiert
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12820 - 12820 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 40
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 83 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 80 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12820 - 12820 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 40
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 53
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA851701ELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
