    Das Brüstungskanal-Unterteil BRA 85x130mm, passend zu Oberteil 80mm, aus Aluminium natureloxiert entspricht der DIN EN 50085-1. Es ermöglicht einen Geräteeinbau und verfügt über eine Bodenlochung für die Wandmontage. Ein C-Profil dient der Befestigung von Geräteeinbaudosen und Trennwänden, sowie frontrastendem Geräteeinbau für die werkzeuglose Montage. Es bietet eine robuste und korrosionsbeständige Lösung für Kabelmanagement in gewerblichen Räumen, direkt an Wandbrüstungen.
    catalog.pageproduct.product.info.ean
    4012740838474
    catalog.pageproduct.product.info.brand
    Hager
    catalog.pageproduct.product.info.packqty
    8 catalog.pageproduct.product_base_unit_meters.span
    catalog.pageproduct.product.info.group
    T01
    • tehalit BR-Ka­näle

    Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert BRA851301ELN

    catalog.pageproduct.product_price.label
    € 119,13
    / catalog.pageproduct.product_base_unit_meter.span *
    € 119,13
    / catalog.pageproduct.product_base_unit_meter.span *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.product_page.variants.title

    Breite
    130 mm
    130 mm
    170 mm
    170 mm

    configurator.modal.title

    configurator.modal.description

    Online-Systemkonfigurator für Brüstungskanalsysteme

    configurator.modal.link

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert

    BRA851301ELN

    • catalog.pageproduct.productbar_accessories.link
    • catalog.pageproduct.tab_additional_title.link
    • catalog.pageproduct.title_sustainability.h2
    • catalog.pageproduct.title_documents.h2
    • catalog.pagelevel.related_heading_range.link
    • catalog.pagelevel.tender_text_title.h3

    product.page.accessories.title

    product.page.accessories.associated-products

  • product.page.accessories.see-more (11)
    • Schall­bar­riere 1 product.page.accessories.products-available
    • Inneneck 1 product.page.accessories.products-available
    • Kupp­lung 1 product.page.accessories.products-available
    • Schnitt­ka­schie­rung 1 product.page.accessories.products-available
    • Ober­teil für Außeneck 1 product.page.accessories.products-available
    • Abschluss­stück für Wand­an­schluss­blende 1 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Schall­bar­riere
    • Inneneck
    • Kupp­lung
    • Schnitt­ka­schie­rung
    • Ober­teil für Außeneck
    • Abschluss­stück für Wand­an­schluss­blende
    • Wand­an­schluss­blende
    • Flachwinkel
    • Ober­teil
    • Außeneck
    • Ends­tück
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
      € 65,65  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA851304ELN

      Inneneck aus Grundprofil zu BRA 85x130mm Oberteil 80mm aus alu natureloxiert
      € 126,67  / catalog.pageproduct.product_base_unit_piece.span*
    • BRAX9

      Kupplungspaar elektrisch/mechanisch zu allen Brüstungskanälen BRA aus Stahlblech
      € 12,34  / catalog.pageproduct.product_base_unit_set.span*
    • BRA851307LAN

      Schnittkaschierung zu BRA 85x130mm Oberteil 80mm aus Stahlblech lackiert alu
      € 21,42  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA0802AELN

      Außeneck-Abdeckung zu BRA Oberteil 80mm aus aluminium natureloxiert
      € 31,58  / catalog.pageproduct.product_base_unit_piece.span*
    • BR130WKLAN

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlbl. lackiert alu
      € 13,71  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA85130WLAN

      Wandanschlussblende zu BRA 85x130mm Oberteil 80mm aus Stahlblech lackiert alu
      € 45,61  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA851305ELN

      Flachwinkel aus Grundprofil zu BRA 85x130mm Oberteil 80mm aus alu natureloxiert
      € 137,77  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA0802ELN

      Brüstungskanal-Oberteil zu BRA Breite 80mm aus Aluminium natureloxiert
      € 29,59  / catalog.pageproduct.product_base_unit_meter.span*
    • BRA851303ELN

      Außeneck aus Grundprofil zu BRA 85x130mm Oberteil 80mm aus alu natureloxiert
      € 131,28  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA851306LAN

      Endstück schnittkaschierend zu BRA 85x130mm Oberteil 80mm hfr lackiert alu
      € 33,44  / catalog.pageproduct.product_base_unit_piece.span*

    catalog.pageproduct.tab_additional_title.link

    Abmes­sungen
    • Höhe
      85 mm
    • Breite
      130 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      9640 - 9640 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      27
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      40
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      catalog.pageproduct.attribute_boolean.yes
    Werk­stoff
    • Werk­stoff
      Alumi­nium
    • Ober­fläche
      Eloxiert
    • Farbe
      Alumi­nium
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK08
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 90 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      catalog.pageproduct.attribute_boolean.no
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      catalog.pageproduct.attribute_boolean.yes

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. catalog.pageproduct.product_description_learn_more.link

    RoHS-konform Ja
    REACh-SVHC frei Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    REACH declaration BRA851301ELN
    PDF
    RoHS Report BRA851301ELN
    PDF

    catalog.pageproduct.title_asset.h2

    • Produktbild

      catalog.pagelevel.alt_image.img

      catalog.pageproduct.title_product_image.div BRA851301ELN

    • GeneratedProductDatasheet

      catalog.pagelevel.alt_image.img

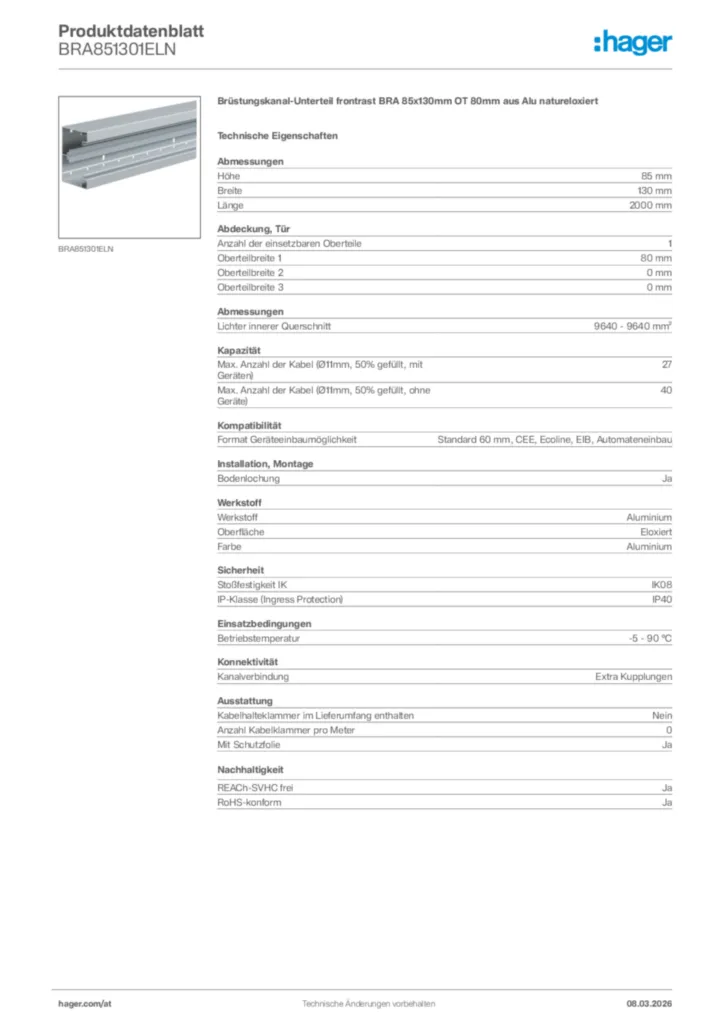

      Hager Produktdatenblatt BRA851301ELN

      Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert

      PDF

    • MarketingTechnicalBrochure

      catalog.pagelevel.alt_image.img

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      catalog.pagelevel.alt_image.img

      Technische Broschüre de-AT 2026-09-10

      PDF
      9,22 MB

    • MarketingOrderingHelp

      catalog.pagelevel.alt_image.img

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • ProductImplementationSoftware

      catalog.pagelevel.alt_image.img

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • ProductBimDXF

      catalog.pagelevel.alt_image.img

      DXF Dateien International 2023-02-02

      DXF
      370,46 kB

    • ProductBimStep

      catalog.pagelevel.alt_image.img

      STEP Dateien International 2026-04-15

      STP
      1013,31 kB

    • ProductTechnicalDrawing

      catalog.pagelevel.alt_image.img

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      68,91 kB

    • MarketingTools

      catalog.pagelevel.alt_image.img

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL
    catalog.pageproduct.showmore_documents.button

    catalog.pagelevel.other_product_list.div

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      catalog.pageproduct.product_price.label
      € 16,64
      / catalog.pageproduct.product_base_unit_meter.span *
      € 16,64
      / catalog.pageproduct.product_base_unit_meter.span *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      catalog.pageproduct.product_price.label
      € 21,61
      / catalog.pageproduct.product_base_unit_meter.span *
      € 21,61
      / catalog.pageproduct.product_base_unit_meter.span *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 36,52
      / catalog.pageproduct.product_base_unit_piece.span *
      € 36,52
      / catalog.pageproduct.product_base_unit_piece.span *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 19,57
      / catalog.pageproduct.product_base_unit_piece.span *
      € 19,57
      / catalog.pageproduct.product_base_unit_piece.span *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 18,97
      / catalog.pageproduct.product_base_unit_piece.span *
      € 18,97
      / catalog.pageproduct.product_base_unit_piece.span *

    catalog.pageproduct.tender_text.div

    Brüstungskanal-Unterteil frontrast BRA 85x130mm OT 80mm aus Alu natureloxiert

    Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 85 mm
    Breite: 130 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 9640 - 9640 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 27
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 40
    Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
    Bodenlochung: Ja
    Werkstoff: Aluminium
    Oberfläche: Eloxiert
    Halogenfrei: Ja
    Farbe: Aluminium
    Stoßfestigkeit IK: IK08
    IP-Klasse (Ingress Protection): IP40
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRA851301ELN
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
