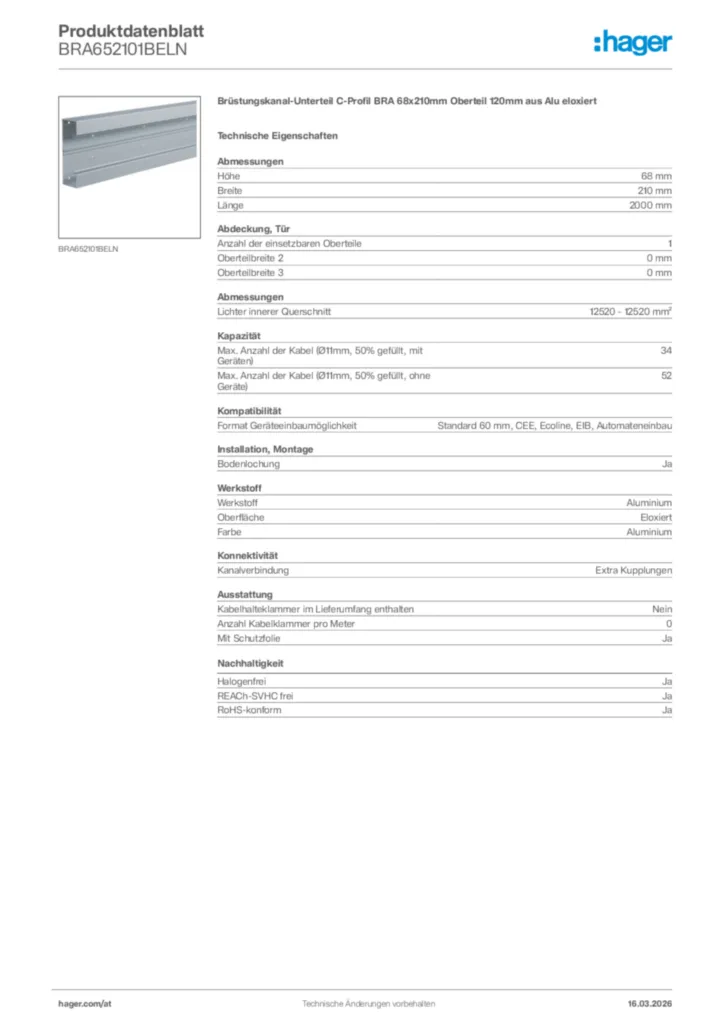

Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm aus Alu eloxiert BRA652101BELN
EAN
4012740838382
Marke
Hager
VPE
6 m
Preisgruppe
T01
Preis
134,66 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BRA1202ELN
Brüstungskanal-Oberteil zu BRA Breite 120mm aus Aluminium natureloxiert
36,42 €/ m
Optionales Zubehör
-
Oberteil für Außeneck 1 Produkte verfügbar -
Endstück 1 Produkte verfügbar -

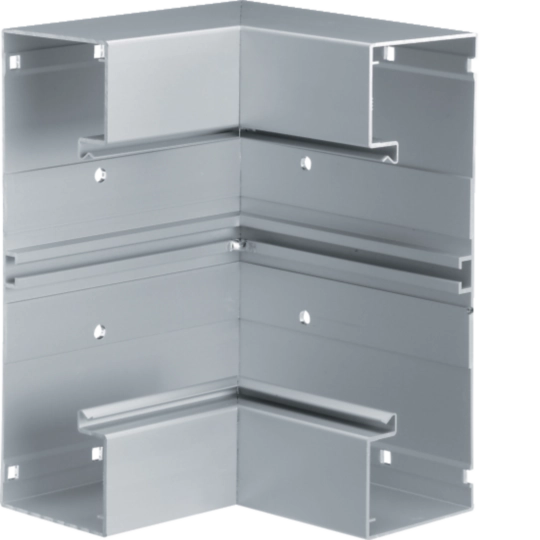

Inneneck 1 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar -
Mehr sehen 6 weitere Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite210 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt12520 - 12520 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)34
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)52
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffAluminium
-
OberflächeEloxiert
-
FarbeAluminium
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Anzahl Kabelklammer pro Meter0
-
Mit SchutzfolieJa
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Technische Broschüre
21AT0001MC_Broschuere_Br-Family_2021_04_WEB
Ein Brüstungskanalsystem für alle Fälle.
PDF5,53 MB
Technische Broschüre de-DE 2022-07-06
PDF9,22 MB -
Katalog
21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB
Bestellhilfe von Brüstungskanalsystemen
PDF872,69 kB -
Tool
Tool en-GB 2024-07-26
MSI36,37 MB -
DXF Dateien
DXF Dateien International 2023-02-02
DXF367,94 kB -
STEP Dateien
STEP Dateien International 2023-02-02
STP549,38 kB -
With variables
Product Drawing International 2023-02-02
PDF67,39 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BR6510019016Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in verkehrsweißPreis22,53 €/ m * -
2
BR6510017035Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm Oberteil 80mm in lichtgrauPreis22,53 €/ m * -
3
BR6510019011Brüstungskanal-Unterteil PVC frontrastend BR 68x100mm OT 80mm in graphitschwarzPreis29,54 €/ m * -
4
BR6513019016Brüstungskanal-Unterteil PVC frontrastend zu BR 68x130mm OT 80mm in verkehrsweißPreis30,09 €/ m * -
5
BR6513017035Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrauPreis30,09 €/ m *
Ausschreibungstext
Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm aus Alu eloxiert
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12520 - 12520 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 34
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA652101BELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 210 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 12520 - 12520 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 34
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Aluminium
Oberfläche: Eloxiert
Halogenfrei: Ja
Farbe: Aluminium
Kanalverbindung: Extra Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Anzahl Kabelklammer pro Meter: 0
Fabrikat : Hager oder gleichwertig
Artikel : BRA652101BELN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
