    Das Brüstungskanal-Unterteil BRA mit den Maßen 68x210mm und einer Oberteilbreite von 120mm besteht aus Aluminium in Verkehrsweiß (RAL 9016). Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Kupplungen zum Potenzialausgleich sowie zur einfachen Kanalverbindung sowie weiteres Zubehör erhältlich. Es bietet eine robuste und korrosionsbeständige Lösung für Kabelmanagement und -schutz in gewerblichen Räumen, direkt an Wandbrüstungen.
    catalog.pageproduct.product.info.ean
    4012740014212
    catalog.pageproduct.product.info.brand
    Hager
    catalog.pageproduct.product.info.packqty
    6 catalog.pageproduct.product_base_unit_meters.span
    catalog.pageproduct.product.info.group
    T01
    • tehalit BR-Ka­näle

    Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm Alu verkehrsweiß BRA652101B9016

    catalog.pageproduct.product_price.label
    € 165,03
    / catalog.pageproduct.product_base_unit_meter.span *
    € 165,03
    / catalog.pageproduct.product_base_unit_meter.span *
    catalog.product_page.transfer_button.label
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    catalog.lists.product_addition.login_popup.title

    catalog.lists.product_addition.login_popup.descriptive_text

    catalog.lists.product_addition.login_popup.account_creation_button catalog.lists.product_addition.login_popup.login_button

    catalog.product_page.variants.title

    Breite
    170 mm
    170 mm
    210 mm
    210 mm
    Produktfarbe - Verkehrsweiß
    Aluminium
    Aluminium
    Verkehrsweiß
    Verkehrsweiß

    configurator.modal.title

    configurator.modal.description

    Online-Systemkonfigurator für Brüstungskanalsysteme

    configurator.modal.link

    catalog.transfer_popup.title

    catalog.product_page.tranfer_popup.descriptive_text

    Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm Alu verkehrsweiß

    BRA652101B9016

    • catalog.pageproduct.productbar_accessories.link
    • catalog.pageproduct.tab_additional_title.link
    • catalog.pageproduct.title_sustainability.h2
    • catalog.pageproduct.title_documents.h2
    • catalog.pagelevel.related_heading_range.link
    • catalog.pagelevel.tender_text_title.h3

    product.page.accessories.title

    product.page.accessories.must_have_products.title

    Previous
    Previous
    BRA12029016
    BRA12029016
    Brüstungskanal-Oberteil zu BRA mit Oberteilbreite 120mm aus Aluminium vweiß
    € 49,92/ catalog.pageproduct.product_base_unit_meter.span
    catalog.product_page.add_to_list_button
    catalog.product_page.add_to_list_button

    product.page.accessories.associated-products

  • product.page.accessories.see-more (13)
    • Schall­bar­riere 1 product.page.accessories.products-available
    • Abschluss­stück für Wand­an­schluss­blende 1 product.page.accessories.products-available
    • Trenn­wand 2 product.page.accessories.products-available
    • Ober­teil für Außeneck 1 product.page.accessories.products-available
    • Inneneck 1 product.page.accessories.products-available
    • Außeneck 1 product.page.accessories.products-available

    product.page.accessories.title-modal

    • Schall­bar­riere
    • Abschluss­stück für Wand­an­schluss­blende
    • Trenn­wand
    • Ober­teil für Außeneck
    • Inneneck
    • Außeneck
    • Flachwinkel
    • Wand­an­schluss­blende
    • Schnitt­ka­schie­rung
    • Ends­tück
    • Kabel­ka­na­l-­Basis für kleinen Verteiler
    • Gerä­te­ein­bau­dose für Gerä­te­ein­bau­kanal
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
      € 65,65  / catalog.pageproduct.product_base_unit_piece.span*
    • BR210WK9016

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 210mm Stahlblech vweiß
      € 19,88  / catalog.pageproduct.product_base_unit_piece.span*
    • BRHT

      Trennwand für Kanäle mit C-Profil Einbau halogenfrei
      € 15,33  / catalog.pageproduct.product_base_unit_meter.span*
    • MH1257

      Trennwand 2-fach für Kanäle mit C-Profil EInbau aus PC-ABS zu Brüstungskanal BR
      € 24,64  / catalog.pageproduct.product_base_unit_meter.span*
    • BRA1202A9016

      Außeneck-Abdeckung zu BRA Oberteil 120mm aus aluminium in verkehrsweiß
      € 46,24  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA652104B9016

      Inneneck aus Grundprofil zu BRA 68x210mm Oberteil 120mm aus alu in verkehrsweiß
      € 179,08  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA652103B9016

      Außeneck aus Grundprofil zu BRA 68x210mm Oberteil 120mm aus alu in verkehrsweiß
      € 208,20  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA652105B9016

      Flachwinkel aus Grundprofil zu BRA 68x210mm Oberteil 120mm aus Alu verkehrsweiß
      € 187,55  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA65210WB9016

      Wandanschlussblende zu BRA 68x210mm Oberteil 120mm aus Stahlblech in verkehrweiß
      € 45,77  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA652107B9016

      Schnittkaschierung zu BRA 68x210mm Oberteil 120mm aus Stahlblech in verkehrweiß
      € 19,88  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA652106B9016

      Endstück schnittkaschierend zu BRA 68x210mm Oberteil 120mm hfr in verkehrsweiß
      € 47,31  / catalog.pageproduct.product_base_unit_piece.span*
    • BRA65210AB9016

      Brüstungskanal-Unterteil BRS65210B mit Ausschnitt für GKEV12, verkehrsweiß
      € 233,19  / catalog.pageproduct.product_base_unit_piece.span*
    • GKVD26WK01

      Abzweigdose für Brüstungskanäle 2x 5G2.5/4mm² + 6x 3G1.5/2.5mm² C-Profil
      € 57,33  / catalog.pageproduct.product_base_unit_piece.span*

    catalog.pageproduct.tab_additional_title.link

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      210 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      12520 - 12520 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      120 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      34
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      52
    Kompa­ti­bi­lität
    • Format Gerä­te­ein­bau­mög­lich­keit
      Stan­dard 60 mm, CEE, Ecoline, EIB, Auto­ma­ten­einbau
    Instal­la­tion, Montage
    • Boden­lo­chung
      catalog.pageproduct.attribute_boolean.yes
    Werk­stoff
    • Werk­stoff
      Alumi­nium
    • Ober­fläche
      Pulver­be­schichtet
    • Farbe
      Verkehrs­weiß
    • RAL Nummer
      9016
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Extra Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      catalog.pageproduct.attribute_boolean.no
    • Anzahl Kabel­klammer pro Meter
      0
    • Mit Schutz­folie
      catalog.pageproduct.attribute_boolean.yes

    catalog.pageproduct.title_sustainability.h2

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. catalog.pageproduct.product_description_learn_more.link

    RoHS-konform Ja
    REACh-SVHC frei Ja

    catalog.pageproduct.sustainability_block.downloads_h3

    REACH declaration BRA652101B9016
    PDF
    RoHS Report BRA652101B9016
    PDF

    catalog.pageproduct.title_asset.h2

    • Produktbild

      catalog.pagelevel.alt_image.img

      catalog.pageproduct.title_product_image.div BRA652101B9016

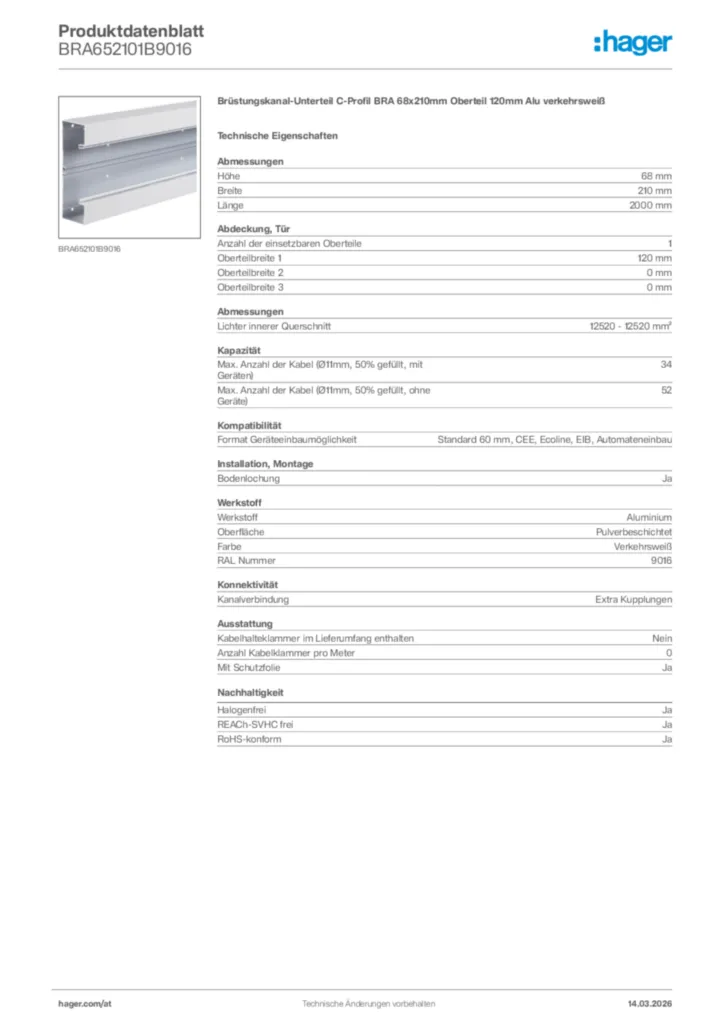

    • GeneratedProductDatasheet

      catalog.pagelevel.alt_image.img

      Hager Produktdatenblatt BRA652101B9016

      Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm Alu verkehrsweiß

      PDF

    • MarketingTechnicalBrochure

      catalog.pagelevel.alt_image.img

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      catalog.pagelevel.alt_image.img

      Technische Broschüre de-AT 2026-09-10

      PDF
      9,22 MB

    • MarketingOrderingHelp

      catalog.pagelevel.alt_image.img

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • ProductImplementationSoftware

      catalog.pagelevel.alt_image.img

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • ProductBimDXF

      catalog.pagelevel.alt_image.img

      DXF Dateien International 2023-02-02

      DXF
      367,94 kB

    • ProductBimStep

      catalog.pagelevel.alt_image.img

      STEP Dateien International 2026-04-15

      STP
      549,38 kB

    • ProductTechnicalDrawing

      catalog.pagelevel.alt_image.img

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      67,39 kB

    • MarketingTools

      catalog.pagelevel.alt_image.img

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • ProductECDeclaration

      catalog.pagelevel.alt_image.img

      Konformitätserklärung en-GB 2026-08-07

      PDF
      325,93 kB
    catalog.pageproduct.showmore_documents.button

    catalog.pagelevel.spare_part_heading.link

    product.page.accessories.see-more

    catalog.pagelevel.other_product_list.div

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      catalog.pageproduct.product_price.label
      € 16,64
      / catalog.pageproduct.product_base_unit_meter.span *
      € 16,64
      / catalog.pageproduct.product_base_unit_meter.span *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      catalog.pageproduct.product_price.label
      € 21,61
      / catalog.pageproduct.product_base_unit_meter.span *
      € 21,61
      / catalog.pageproduct.product_base_unit_meter.span *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 36,52
      / catalog.pageproduct.product_base_unit_piece.span *
      € 36,52
      / catalog.pageproduct.product_base_unit_piece.span *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 19,57
      / catalog.pageproduct.product_base_unit_piece.span *
      € 19,57
      / catalog.pageproduct.product_base_unit_piece.span *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      catalog.pageproduct.product_price.label
      € 18,97
      / catalog.pageproduct.product_base_unit_piece.span *
      € 18,97
      / catalog.pageproduct.product_base_unit_piece.span *

    catalog.pageproduct.tender_text.div

    Brüstungskanal-Unterteil C-Profil BRA 68x210mm Oberteil 120mm Alu verkehrsweiß

    Kanaltunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage möglich. Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 68 mm
    Breite: 210 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 120 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 12520 - 12520 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 34
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 52
    Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, EIB, Automateneinbau
    Bodenlochung: Ja
    Werkstoff: Aluminium
    Oberfläche: Pulverbeschichtet
    Halogenfrei: Ja
    Farbe: Verkehrsweiß
    RAL Nummer: 9016
    Kanalverbindung: Extra Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein
    Anzahl Kabelklammer pro Meter: 0

    Fabrikat : Hager oder gleichwertig
    Artikel : BRA652101B9016
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    catalog.pageproduct.copy_export.div GAEB, HTML, PDF, DOC, ÖNORM, ...

    catalog.pageproduct.copied.div
    *Technische Änderungen und Irrtümer sowie Preisänderungen vorbehalten. Alle Preise verstehen sich exklusive Umsatzsteuer.

    Kompetenzfelder für Wohn- & Zweckbau

    • Energieverteilung
    • Leitungsführung & Raumanschlusssysteme
    • Gebäudeautomation
    • Brandschutz

    Kontakt & Service

    • Kontakt
    • Unser Team
    • Download-Center

    Unternehmen

    • Über uns
    • Nachhaltigkeit
    • Karriere

    Wer wir sind

    Wir gestalten die elek­tri­sche Welt von morgen.

    Als führender Anbieter von Lösungen und Dienstleistungen für elektrotechnische Installationen in Wohn-, Industrie- und Gewerbeimmobilien gehören wir zu den Innovationsführern der Branche. For you, with you.

    Folgen Sie uns

    • Impressum
    • Datenschutzerklärung
    • Cookies
    • Sicherheitslücken melden
    • AGBs

    Hager Electro Ges.m.b.H.
    Dieselgasse 3
    2333 Leopoldsdorf
