Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau BR6513017035

Das BR6513017035 Brüstungskanal-Unterteil, frontrastend, in Lichtgrau (RAL 7035) ist der perfekte Geräteeinbaukanal für alle professionellen Elektriker. Mit seinen Maßen von 68x130 mm und einer Oberteilbreite von 80 mm bietet er genug Platz für eine sichere und ordentliche Kabelführung. Die Bodenlochung ermöglicht eine direkte Wandmontage, die zusätzliche Rechtecklochung eine werkzeuglose Befestigung des Kanals mittels Clipanschluss an Konsolen. Setzen Sie auf die Qualität von Hager!
EAN
4012740896641
Marke
Hager
VPE
8 m
Preisgruppe
T01
Passende Tools
  • Online-Systemkonfigurator für Brüstungskanalsysteme
Preis
 31,23 €
/ m *
 31,23 €
/ m *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau

BR6513017035

  • Zubehör
  • Technische Merkmale
  • Umweltwert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
BR08027035
BR08027035
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 80mm lichtgrau
 9,38 €/ m
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Mehr sehen (15)
    • T-Stück 1 Produkte verfügbar
    • Schall­bar­riere 1 Produkte verfügbar
    • Inneneck 2 Produkte verfügbar
    • Schnitt­ka­schie­rung 1 Produkte verfügbar
    • Ober­teil für Außeneck 1 Produkte verfügbar
    • Wand­an­schluss­blende 1 Produkte verfügbar

    Optionales Zubehör

    • T-Stück
    • Schall­bar­riere
    • Inneneck
    • Schnitt­ka­schie­rung
    • Ober­teil für Außeneck
    • Wand­an­schluss­blende
    • Abschluss­stück für Wand­an­schluss­blende
    • Flachwinkel
    • Außeneck
    • Kabel­rück­hal­te­klammer für Gerä­te­ein­bau­kanal
    • Trenn­wand
    • Ends­tück
    • BR6513087035

      T-Stück aus Grundprofil zu BR 68x130mm Oberteil 80mm in lichtgrau
       54,35 €  / Stück*
    • L5804

      Schallbarriere mit Zöpfe (15 Teile)
       59,66 €  / Stück*
    • BR6513047035

      Inneneck aus Grundprofil zu BR 68x130mm Oberteil 80mm in lichtgrau
       46,63 €  / Stück*
    • BR651304H7035

      Inneneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr in lichtgrau
       42,02 €  / Stück*
    • BR6513077035

      Schnittkaschierung zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlblech in lichtgrau
       14,71 €  / Stück*
    • BR0802A7035

      Außeneck-Abdeckung zu Brüstungskanal BR Oberteil 80mm in lichtgrau
       21,43 €  / Stück*
    • BR65130W7035

      Wandanschlussblende zu BR/H/N/A/S 68x130mm OT 80mm aus Stahlblech in lichtgrau
       32,07 €  / Stück*
    • BR130WK7035

      Abschlussstück für Wand-Blende zu BR/A/H/S/N Breite 130mm Stahlblech lichtgrau
       11,35 €  / Stück*
    • BR6513057035

      Flachwinkel aus Grundprofil zu BR 68x130mm Oberteil 80mm in lichtgrau
       53,91 €  / Stück*
    • BR651305H7035

      Flachwinkel schnittkaschierend zu BR/H/N/A/S 68x130mm OT 80mm hfr in lichtgrau
       44,82 €  / Stück*
    • BR6513037035

      Außeneck aus Grundprofil zu BR 68x130mm Oberteil 80mm in lichtgrau
       40,90 €  / Stück*
    • BR651303H7035

      Außeneck einstellbar zu BR/H/N/A/S 68x130mm Oberteil 80mm hfr in lichtgrau
       40,90 €  / Stück*
    • BRTB

      Kabelrückhalteklammerbolzen für BR-Kanäle mit C-Profil 4 Stück halogenfrei
       9,54 €  / Set*
    • BRHT

      Trennwand für Kanäle mit C-Profil Einbau halogenfrei
       13,94 €  / m*
    • BR6513067035

      Endstück schnittkaschierend zu BR/H/N/A 68x130mm Oberteil 80mm hfr in lichtgrau
       13,16 €  / Stück*

    Technische Merkmale

    Abmes­sungen
    • Höhe
      68 mm
    • Breite
      130 mm
    • Länge
      2000 mm
    • Lichter innerer Quer­schnitt
      7580 - 7580 mm²
    Abde­ckung, Tür
    • Anzahl der einsetz­baren Ober­teile
      1
    • Ober­teil­breite 1
      80 mm
    • Ober­teil­breite 2
      0
    • Ober­teil­breite 3
      0
    Kapa­zität
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Gerä­ten)
      18
    • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
      32
    Instal­la­tion, Montage
    • Boden­lo­chung
      Ja
    Werk­stoff
    • Werk­stoff
      Poly­vi­nyl­chlorid (PVC)
    • Ober­fläche
      Unbe­han­delt
    • Farbe
      Licht­grau
    • RAL Nummer
      7035
    Sicherheit
    • Stoß­fes­tig­keit IK
      IK08
    • IP-Klasse (Ingress Protec­tion)
      IP40
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 60 °C
    Konnek­ti­vität
    • Kana­l­ver­bin­dung
      Vormon­tierte Kupp­lungen
    Ausstat­tung
    • Kabel­hal­te­klammer im Liefe­r­um­fang enthalten
      Nein
    • Mit Schutz­folie
      Ja

    Umweltwert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACh-SVHC frei Ja

    Zertifizierungen und Dokumente

    PEP Dokument International 2022-08-10
    PDF
    218,04 kB
    Hager REACH declaration BR6513017035
    PDF
    Hager RoHS Report BR6513017035
    PDF

    Downloads

    • Produktbild

      Bild BR6513017035 | Hager Deutschland

      Produktbild BR6513017035

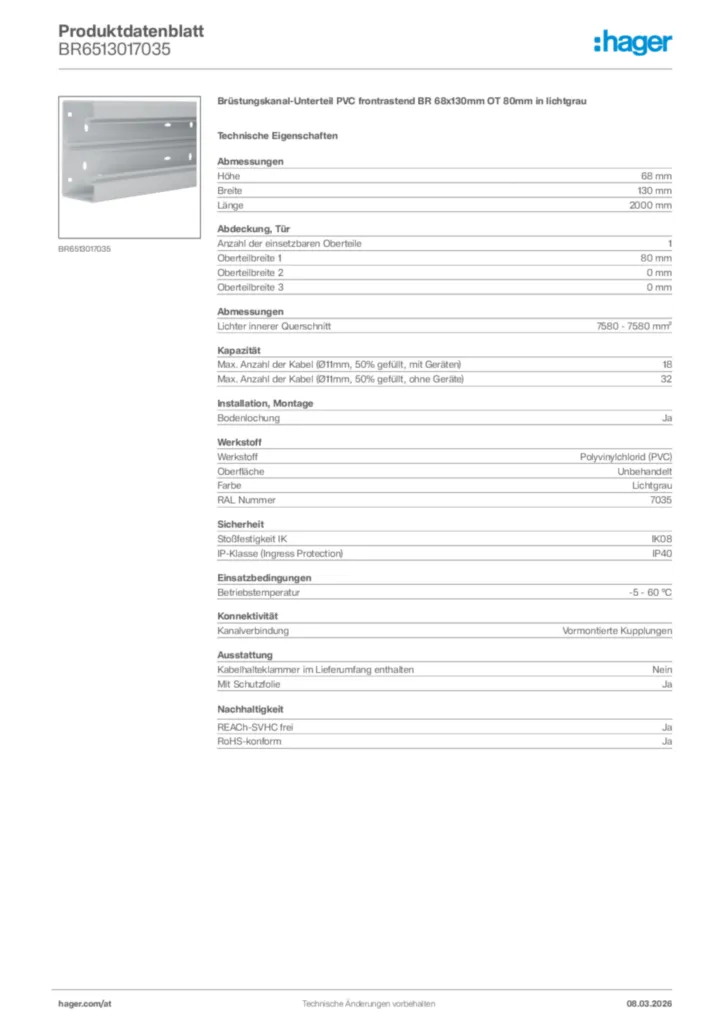

    • Product datasheet

      Bild Hager Produktdatenblatt BR6513017035 | Hager Deutschland

      Hager Produktdatenblatt BR6513017035

      Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau

      PDF

    • Technische Broschüre

      Bild 21AT0001MC_Broschuere_Br-Family_2021_04_WEB | Hager Deutschland

      21AT0001MC_Broschuere_Br-Family_2021_04_WEB

      Ein Brüstungskanalsystem für alle Fälle.

      PDF
      5,53 MB
      Bild Technische Broschüre de-AT 2022-07-06 | Hager Deutschland

      Technische Broschüre de-AT 2022-07-06

      PDF
      9,22 MB

    • Bestellhilfe

      Bild 21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB | Hager Deutschland

      21AT0002MC_Bestellhilfe_BR-Family_2021_04_WEB

      Bestellhilfe von Brüstungskanalsystemen

      PDF
      872,69 kB

    • Tool

      Bild Cable Management Revit Plugin | Hager Deutschland

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • DXF Dateien

      Bild DXF Dateien International 2023-02-02 | Hager Deutschland

      DXF Dateien International 2023-02-02

      DXF
      368,19 kB

    • STEP Dateien

      Bild STEP Dateien International 2023-02-02 | Hager Deutschland

      STEP Dateien International 2023-02-02

      STP
      1,10 MB

    • With variables

      Bild Product drawing | Hager Deutschland

      Product drawing

      Produkt Zeichnung International 2023-02-02

      PDF
      68,60 kB

    • Tools

      Bild Online-Systemkonfigurator für Brüstungskanalsysteme | Hager Deutschland

      Online-Systemkonfigurator für Brüstungskanalsysteme

      Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.

      URL

    • Konformitätserklärung

      Bild CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017) | Hager Deutschland

      CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)

      Konformitätserklärung International 2017-04-19

      PDF
      105,82 kB
      Bild Konformitätserklärung International 2023-08-25 | Hager Deutschland

      Konformitätserklärung International 2023-08-25

      PDF
      80,78 kB
    Mehr Downloads

    Ersatzteil

    Mehr sehen

    Weitere Produkte zu diesem System

      5
    • 1
      BRS0802VERZ - Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      BRS0802VERZ
      Brüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinkt
      Preis
       15,12 €
      / m *
       15,12 €
      / m *
    • 2
      BRAP0802ELN - Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      BRAP0802ELN
      Brüstungskanaloberteil tehalit.BRAP 80mm Aluminium, natureloxiert
      Preis
       19,64 €
      / m *
       19,64 €
      / m *
    • 3
      BR652106D9011 - Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      BR652106D9011
      Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarz
      Preis
       33,20 €
      / Stück *
       33,20 €
      / Stück *
    • 4
      BR6517069011 - Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      BR6517069011
      Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,79 €
      / Stück *
       17,79 €
      / Stück *
    • 5
      BR6513069011 - Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      BR6513069011
      Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarz
      Preis
       17,24 €
      / Stück *
       17,24 €
      / Stück *

    Ausschreibungstext

    Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm OT 80mm in lichtgrau

    Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

    Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

    Höhe: 68 mm
    Breite: 130 mm
    Länge: 2000 mm
    Anzahl der einsetzbaren Oberteile: 1
    Oberteilbreite 1: 80 mm
    Oberteilbreite 2: 0 mm
    Oberteilbreite 3: 0 mm
    Lichter innerer Querschnitt: 7580 - 7580 mm²
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 18
    Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 32
    Bodenlochung: Ja
    Werkstoff: Polyvinylchlorid (PVC)
    Oberfläche: Unbehandelt
    Halogenfrei: Nein
    Farbe: Lichtgrau
    RAL Nummer: 7035
    Stoßfestigkeit IK: IK08
    IP-Klasse (Ingress Protection): IP40
    Kanalverbindung: Vormontierte Kupplungen
    Kabelhalteklammer im Lieferumfang enthalten: Nein

    Fabrikat : Hager oder gleichwertig
    Artikel : BR6513017035
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.
