Fehlerlichtbogen-Schutzeinrichtung AFDD mit FI-LS 1P+N 10kA C-20A 30mA Typ A 3M ARF570D

Der Brandschutzschalter AFDD (Arc Fault Detection Device) oder Fehlerlichtbogenschutzeinrichtung nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, 10 Kiloampere, B-10 Ampere wird für die Überwachung serieller und paralleler Lichtbögen verwendet.
Er überwacht die Sinuswellen von Strom und Spannung; detektiert er Verläufe die auf einen Fehlerlichtbogen hinweisen, schaltet er sicher ab. Zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen.

EAN

3250611034704

Marke

Hager

VPE

1 Stück

Preisgruppe

H23

Preis

194,39 €

/ Stück *

Zubehör
Technische Merkmale
Downloads
Weitere Produkte

Datenblatt

Vervollständigen Sie Ihr System

Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Modulare Phasenschiene 3 Produkte verfügbar

Technische Merkmale

Nennstrom

20 A
Nennstrom bei -25°C

24,80 A
Nennstrom bei -20 °C

24,36 A
Nennstrom bei -15°C

23,92 A
Nennstrom bei -10°C

23,47 A
Nennstrom bei -5°C

23,04 A
Nennstrom bei 0 °C

22,60 A
Nennstrom bei 5°C

22,16 A
Nennstrom bei 10°C

21,73 A
Nennstrom bei 15°C

21,29 A
Nennstrom bei 20 °C

20,85 A
Nennstrom bei 25°C

20,41 A
Nennstrom bei 30°C

20 A
Nennstrom bei 35°C

19,53 A
Nennstrom bei 40 °C

19,10 A
Nennstrom bei 45 °C

18,66 A
Nennstrom bei 50 °C

18,20 A
Nennstrom bei 55°C

17,78 A
Nennstrom bei 60°C

17,34 A
Nennstrom bei 65°C

16,90 A
Nennstrom bei 70°C

16,46 A
Ausschaltvermögen Icn bei 230V AC nach IEC 61009-1

10 kA
Schließ- und Abschaltvermögen Idm

10 kA
Bemessungsfehlerstrom Idn

30 mA

Auslösecharakteristik

C
Polart

1P+N

Bemessungsschaltvermögen Icn nach IEC 60898-1

10 kA

Nominales Drehmoment Obere Klemme

2 - 2 Nm
Nominales Drehmoment Untere Klemme

2 - 2 Nm
Nominales Drehmoment

2,10 - 2,10 Nm
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss

Typ des Fehlerstromschutzes

A

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Bemessungsbetriebsspannung Ue

230 - 230 V

Gesamtverlustleistung unter Nennstrom

6,08 W

Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, mechanische Schaltspiele

4000
Gerätelebensdauer, elektrische Schaltspiele

2000

Anzahl Module

3

Höhe

83 mm
Breite

53,20 mm
Tiefe

70 mm

Frequenz

50 - 50 Hz

Downloads

Produktbild

Produktbild ARF570D
Product datasheet

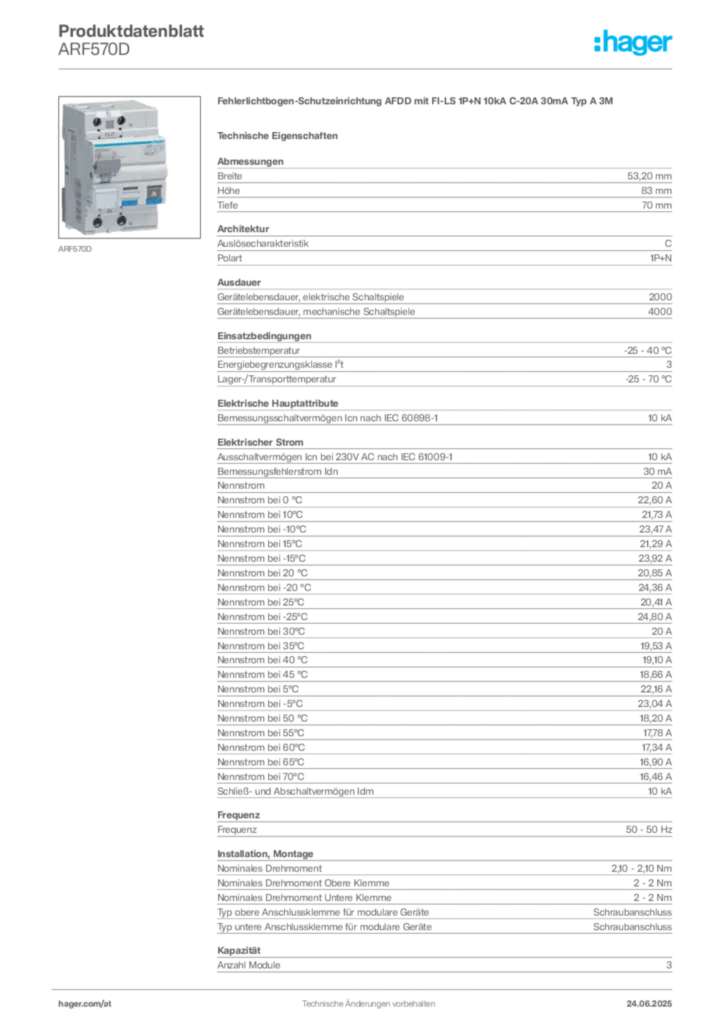

Hager Produktdatenblatt ARF570D
