Fehlerstrom-Leitungsschutzschalter 4P 6kA C-25A 30mA Typ A ADM475C

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Zubehör
Technische Merkmale
Umweltwert
Downloads

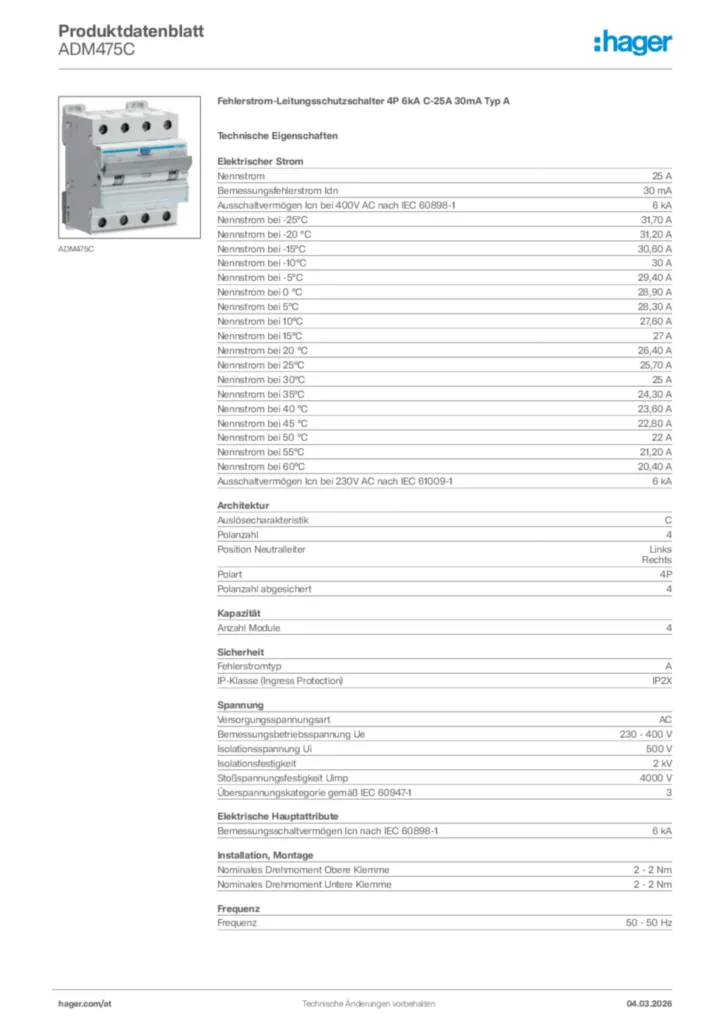

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 6 Produkte verfügbar
Verriegelungsfunktionen 2 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Unterspannungsauslöser 1 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar

Technische Merkmale

Polart

4P
Polanzahl abgesichert

4
Auslösecharakteristik

C

Fehlerstromtyp

A
IP-Klasse (Ingress Protection)

IP2X

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Bemessungsbetriebsspannung Ue

230 - 400 V
Überspannungskategorie gemäß IEC 60947-1

3
Versorgungsspannungsart

AC
Isolationsfestigkeit

2 kV

Nennstrom

25 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

31,70 A
Nennstrom bei -20 °C

31,20 A
Nennstrom bei -15°C

30,60 A
Nennstrom bei -10°C

30 A
Nennstrom bei -5°C

29,40 A
Nennstrom bei 0 °C

28,90 A
Nennstrom bei 5°C

28,30 A
Nennstrom bei 10°C

27,60 A
Nennstrom bei 15°C

27 A
Nennstrom bei 20 °C

26,40 A
Nennstrom bei 25°C

25,70 A
Nennstrom bei 30°C

25 A
Nennstrom bei 35°C

24,30 A
Nennstrom bei 40 °C

23,60 A
Nennstrom bei 45 °C

22,80 A
Nennstrom bei 50 °C

22 A
Nennstrom bei 55°C

21,20 A
Nennstrom bei 60°C

20,40 A
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

0,80
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

6 kA

Gesamtverlustleistung unter Nennstrom

12,30 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-55 - 70 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2

Nominales Drehmoment Untere Klemme

2 - 2 Nm
Nominales Drehmoment Obere Klemme

2 - 2 Nm
Typ untere Anschlussklemme für modulare Geräte

biconnect

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Anzahl Module

4

Höhe

84 mm
Breite

71 mm
Tiefe

70 mm

Geeignet für DIN Schiene

Ja

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
