Модульні апарати

ДАВ 3x(1P+N) 6kA C-16A 30mA тип-А QuickConnect ADZ366D

EAN

3250611020189

Упаковка

1 Штука

Аксесуари
Технічні характеристики
Екологічна цінність
Документація
Більше продуктів

Завантажити паспорт продукту

Завершіть вашу систему

Відключення при зниженій та підвищеній напрузі 1 доступні продукти

Технічні характеристики

Тип полюса

3x 1P+N
Крива

C

Номінальна робоча напруга змінного струму

230 - 230 V
Номінальна напруга ізоляції Ui

500 V
Значення діелектричної міцності на частоті живлення

2 kV
Номінальна імпульсна витримувана напруга Uimp

4,000 V

Частота

50 - 50 Hz

Номінальний струм

16 A
Номінальна здатність до розриву в робочих умовах Ics AC відповідно до IEC 60898-1

6 kA
Номінальний струм за -25°C

21,10 A
Номінальний струм за -20°C

20,70 A
Номінальний струм за -15°C

20,30 A
Номінальний струм за -10°C

19,90 A
Номінальний струм за -5°C

19,40 A
Номінальний струм за 0°C

19 A
Номінальний струм за 5°C

18,50 A
Номінальний струм за 10°C

18 A
Номінальний струм за 15°C

17,50 A
Номінальний струм за 20°C

17 A
Номінальний струм за 25°C

16,50 A
Номінальний струм за 30°C

16 A
Номінальний струм за 35°C

15,70 A
Номінальний струм за 40°C

15,50 A
Номінальний струм за 45°C

15,20 A
Номінальний струм за 50°C

15 A
Номінальний струм за 55°C

14,70 A
Номінальний струм за 60°C

14,40 A
Номінальний струм за 65°C

14,10 A
Номінальний струм за 70°C

13,90 A
Номінальний залишковий експлуатаційний струм Idn

30 mA
Номінальна здатність до розмикання короткого замикання Icn за 230 В AC згідно з IEC 60898-1

6 kA

Номінальна здатність до розмикання короткого замикання Icn AC згідно з IEC 60898-1

6 kA

Номінальний крутний момент для затягування нижнього термінала

2 - 2 Nm
Номінальний момент затягування

2 - 2 Nm

Тип диференційного захисту

A

Загальна розсіювана потужність під номінальним струмом

10,90 W

Електрична тривкість кількості циклів

2,000
Кількість механічних процесів

2,000

Переріз вводу зі гвинтовим з’єднанням для гнучких провідників

1 - 4 mm²
Переріз вводу зі гвинтовим з’єднанням для масивних провідників

1 - 4 mm²

Робоча температура

-25 - 70 °C
Температура зберігання / транспортування

-25 - 80 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2

2
Клас обмеження енергії I²t

3

Кільксть модулів

4

Висота

86 mm
Ширина

71 mm
Глибина

70 mm

Екологічна цінність

Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше

Відповідність RoHS Так

Сертифікати та документи

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

Hager REACH declaration ADZ366D

PDF

Hager RoHS report ADZ366D

PDF

Завантаження

Зображення продукту ADZ366D

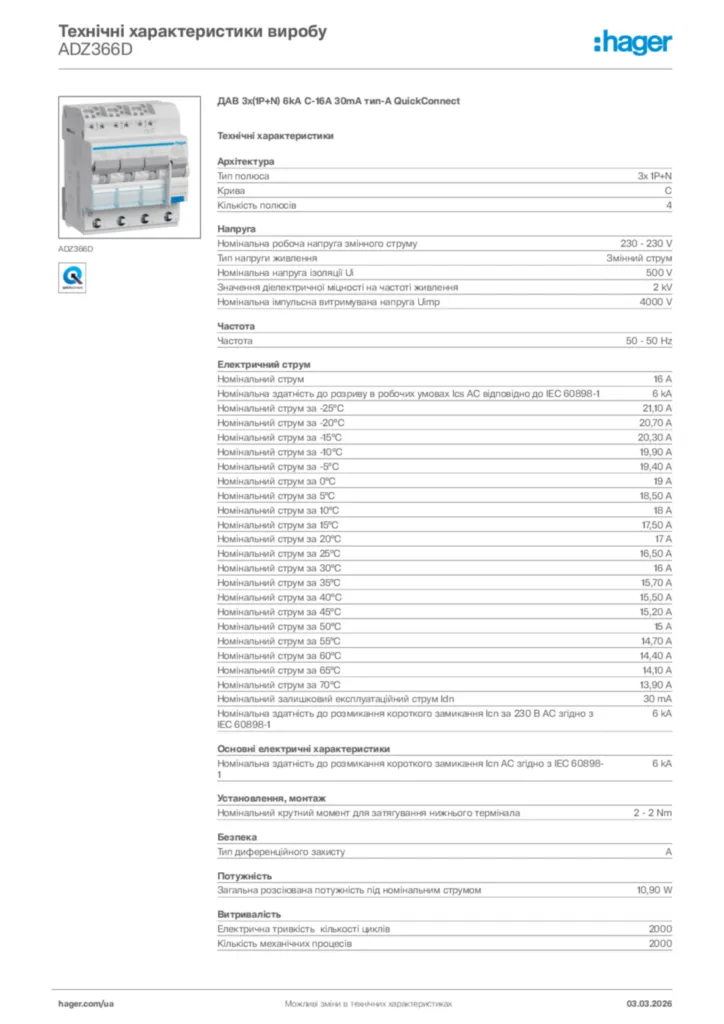

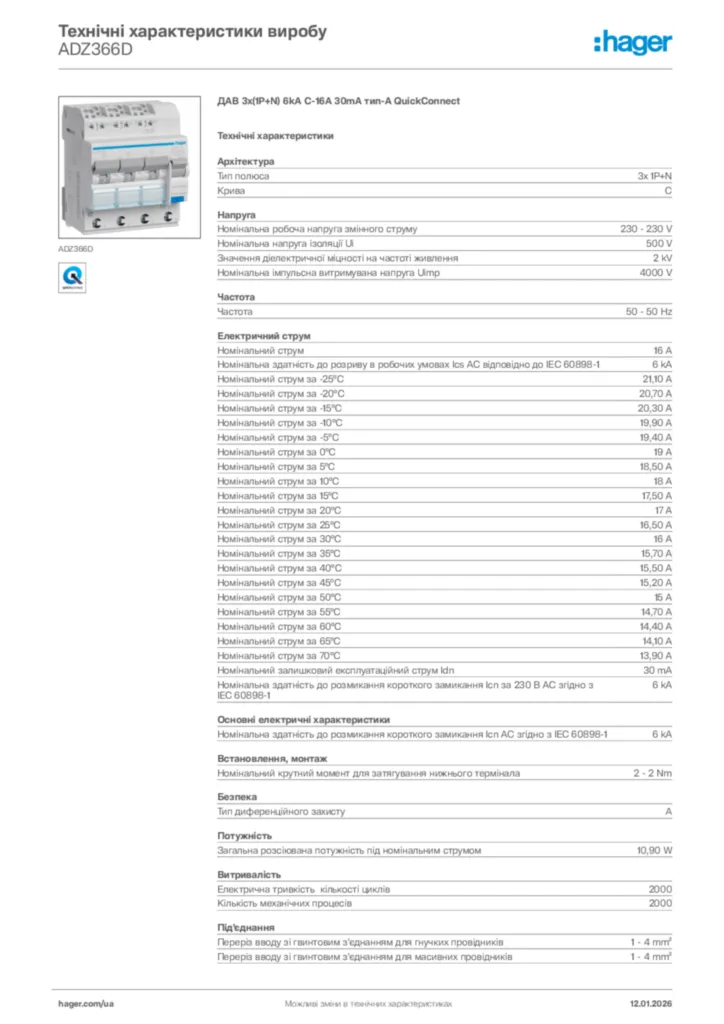

Product datasheet

Hager Технічні характеристики виробу ADZ366D

ДАВ 3x(1P+N) 6kA C-16A 30mA тип-А QuickConnect

PDF
Installation manual

Installation manual de-DE, fr-FR, it-IT, en-GB 2023-10-02

PDF

1,28 MB

Installation manual en-GB, fr-FR, de-DE, it-IT 2014-11-20

PDF

1,29 MB

Installation manual en-GB, fr-FR, de-DE, it-IT 2016-12-12

PDF

1,14 MB
Декларація про відповідність

EU Declaration of Conformity

Declaration of conformity en-GB 2024-06-19

PDF

316,98 kB

Більше документації
