Brytaktor 10x16A, C-last TYA610D
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Inställningar
-
Konfigurationsläge som stödsETS
Dimensioner
-
Höjd90 mm
-
Djup65 mm
-
Antal breddenheter6
Material
-
FärgLjusgrå
Utrustning
-
Med brytare för manuell omkopplingJa
-
Radiofrekvens tvåvägsNej
Elektrisk ström
-
Märkström16 A
-
Bussens strömförbrukning i viloläge8 mA
Frekvens
-
Frekvens50 - 60 Hz
Ström
-
Effekt glödlampa 230 V2300 - 2300 W
-
Uteffekt2300 W
-
230 V glöd- och halogenlampor2300 W
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
Matningsspänning30 V DC via buss
-
Driftspänning över buss21 - 32 V
Säkerhet
-
Kapslingsklass (IP)IP20
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Anslutning
-
Med bussystem KNXJa
-
Med bussystem KNX radioNej
-
Area solid ledare0.75 - 2.5 mm²
-
Area flexibel ledare0.75 - 2.5 mm²
Text
-
FunktionMed säkerhetsfunktion, t.ex. för vind, regn, larm, Med positioneringsfunktion för jalusi- och lamellposition, Med solskyddsfunktion
-
AnslutningstypMed quickconnect snabbanslutningar
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild TYA610D
-
Product datasheet

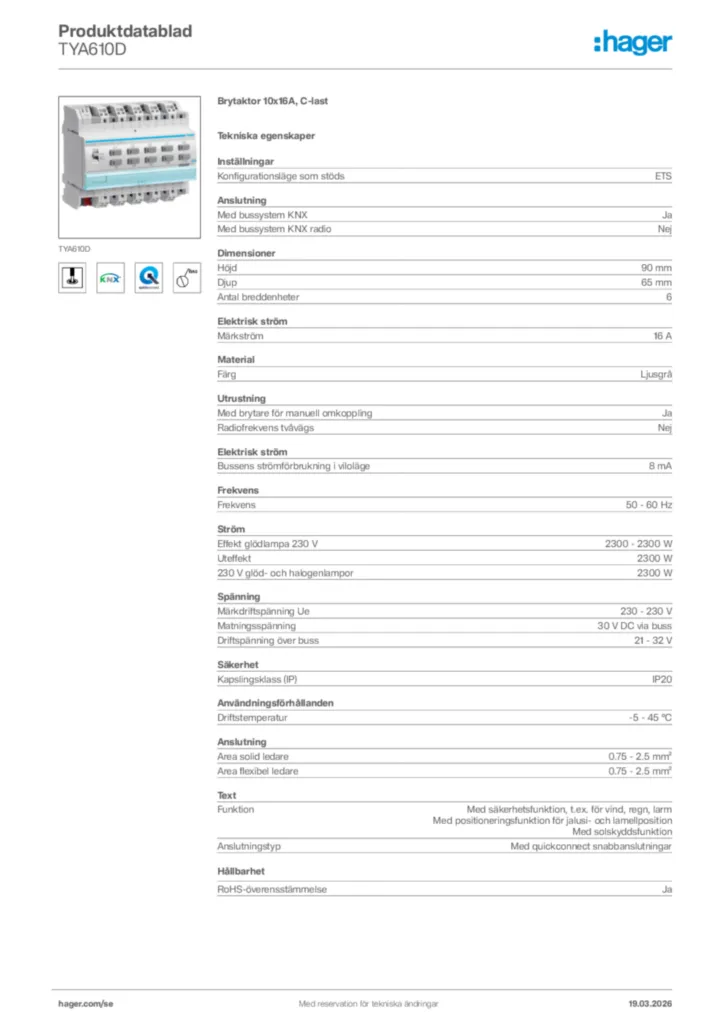

Hager Produktdatablad TYA610D
Brytaktor 10x16A, C-last
PDF -
Installationshandbok
Installationshandbok en-GB, pl-PL 2014-03-04
PDF1,33 MB
Installationshandbok nn-NO, sv-SE 2014-03-04
PDF1,77 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
KNX produktdatabas
Logiciel d'application ETS du TYA610A_B_C_D
KNX produktdatabas International 2020-01-01
VD52,12 MB
Logiciel d'application ETS du TYA610A_B_C_D
KNX produktdatabas International 2020-01-01
KNXPROD960,45 kB -
Applikationsbeskrivning
Application description ETS TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Applikationsbeskrivning en-GB, pl-PL 2013-11-22
PDF10,92 MB
Application description ETS TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Applikationsbeskrivning en-GB, pl-PL, sv-SE 2014-01-08
PDF11,41 MB
Application description ETS TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Applikationsbeskrivning da-DK, en-GB, pl-PL 2014-01-08
PDF11,01 MB
Application description ETS TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Applikationsbeskrivning en-GB, nn-NO, pl-PL 2014-01-08
PDF11,56 MB
