Kombiöverspänningsskydd Typ 1 + Typ 2 TNS 12,5kA kontakt SPA931
EAN
3250615515186
E-nr.
5271572
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Kombiskydd typ 1+2, bostäder 2 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Max. urladdningsström (Imax) L-N(PEN)/N-PE50 kA
-
Blixtimpulsström Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Nätverkskonfiguration
-
Typ av nätTN-S, TT
Utrustning
-
Med fjärrkontaktJa
Kapacitet
-
Antal moduler4
Spänning
-
Spänningsskyddsnivå Up enligt IEC 61643-11,20 kV
-
Kontinuerlig driftspänning Uc enligt IEC 61643-1335 V
Arkitektur
-
Antal poler4
Användningsförhållanden
-
Driftstemperatur-40 - 80 °C
Dimensioner
-
Höjd98,7 mm
-
Bredd71,20 mm
-
Djup77,50 mm
Kontroller och indikatorer
-
Med indikeringslampaJa
Standarder
-
KravklassIEC 61643T1, T2
Installation, montering
-
Nominellt åtdragningsmoment3 - 4,5 N
Anslutning
-
AnslutningstypSkruvterminal
-
Anslutningsarea ingång och utgång med skruvar, flexibla ledare1,5 - 25,0 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1,5 - 35,0 mm²
-
Anslutningsarea signalkontakt0,4 - 1,5 mm²
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

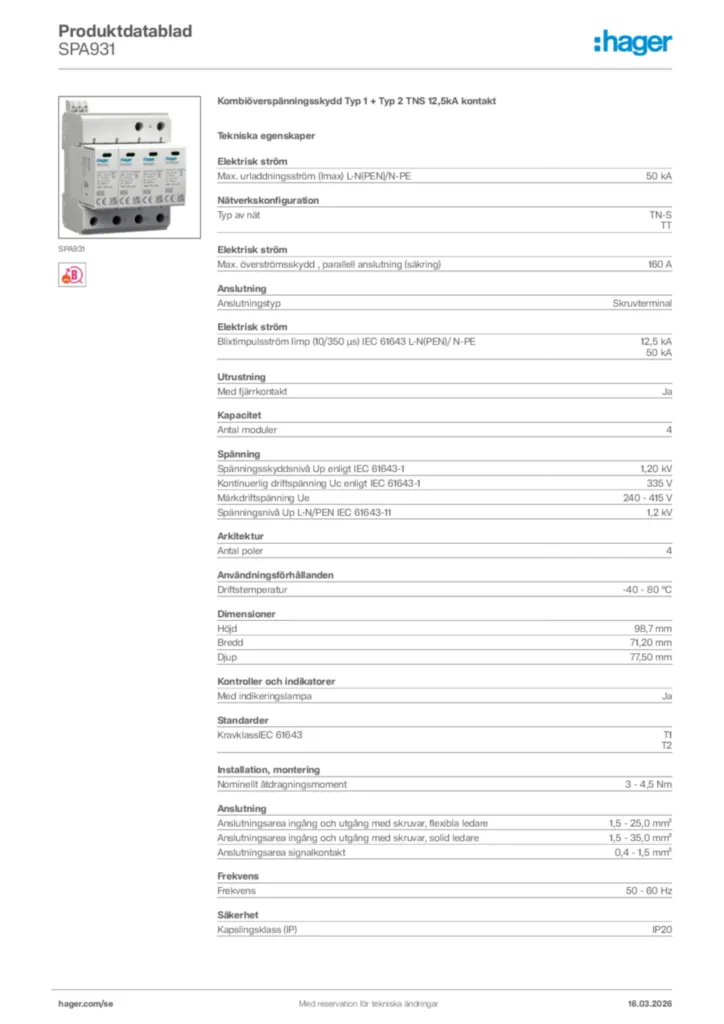

Produktbild SPA931
-
