2-pole, 63A Modular Switch SBN263

Name: SBN263
Brand: Hager
SKU: SBN2631

EAN

3250615510211

Förp

1 st

Köp hos din grossist

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

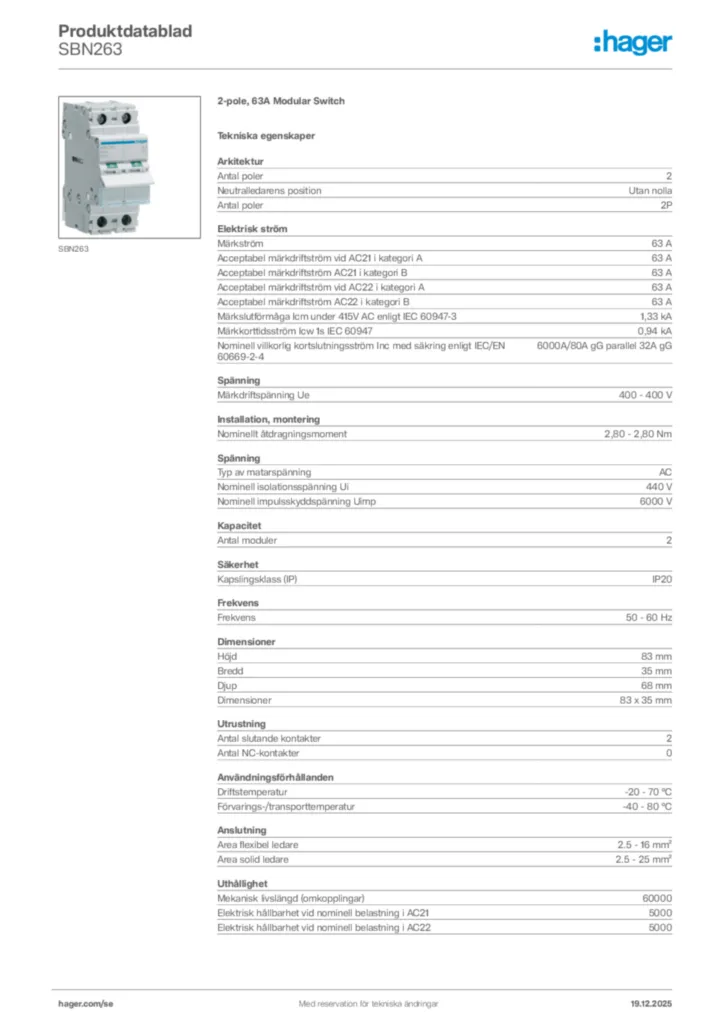

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

2
Neutralledarens position

Utan nolla
Antal poler

2P

Märkström

63 A
Acceptabel märkdriftström vid AC21 i kategori A

63 A
Acceptabel märkdriftström AC21 i kategori B

63 A
Acceptabel märkdriftström vid AC22 i kategori A

63 A
Acceptabel märkdriftström AC22 i kategori B

63 A
Märkslutförmåga Icm under 415V AC enligt IEC 60947-3

1,33 kA
Märkkorttidsström Icw 1s IEC 60947

0,94 kA
Nominell villkorlig kortslutningsström Inc med säkring enligt IEC/EN 60669-2-4

6000A/80A gG parallel 32A gG

Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

Skruvanslutning

Märkdriftspänning Ue

400 - 400 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

440 V
Nominell impulsskyddspänning Uimp

6000 V

Antal moduler

2

Kapslingsklass (IP)

IP20

Frekvens

50 - 60 Hz

Höjd

83 mm
Bredd

35 mm
Djup

68 mm

Antal slutande kontakter

2
Antal NC-kontakter

0

Driftstemperatur

-20 - 70 °C
Förvarings-/transporttemperatur

-40 - 80 °C

Area flexibel ledare

2.5 - 16 mm²
Area solid ledare

2.5 - 25 mm²
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint
Övre anslutning för normkomponter

Anpassad anslutningsplint

Mekanisk livslängd (omkopplingar)

60000
Elektrisk hållbarhet vid nominell belastning i AC21

5000
Elektrisk hållbarhet vid nominell belastning i AC22

5000

Total effektförlust vid nominell märkström

4,60 W
Förlusteffekt per pol vid In

2,30 W

Passar DIN-skena

Ja

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

REACh-SVHC fri Ja
