Knivsäkringshållare NH2 3x400A LT253U
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Elektrisk ström
-
Märkström IN400 A
-
Märkström för säkringsinsats25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Nominell villkorlig kortslutningsmärkström Icc50 kA
-
Märkkorttidsström Icw 1s IEC 6094715,20 kA
Säkring
-
SäkringsstorlekNH2
Arkitektur
-
Antal poler3
Anslutning
-
Anslutningstyp utgångM10-anslutning
-
Anslutningstyp ingångM10-anslutning
-
Area solid ledare70 - 300 mm²
-
Area flexibel ledare70 - 300 mm²
-
Typ av utgångsanslutningSkruvterminal
-
Anslutningstyp inkommandeSkruvterminal
-
Typ av monteringSkruvmontering
Installation, montering
-
Nominellt åtdragningsmoment20 - 20 Nm
-
Åtdragningsmoment för montering på samlingsskena8 - 8 Nm
-
MonteringSkensystem
-
Vertikal montering möjligJa
Ström
-
Effektförlust vid IN37 W
-
Effektförlust vid full belastning139 W
-
Effektförlust för säkringslänk installerad i enheten34 W
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Märkdriftspänning Ue400 - 690 V
Säkerhet
-
Kapslingsklass (IP)IP20
Endast för internt bruk
-
StandardIEC/EN 60269
Dimensioner
-
Bredd/tjocklek samlingsskena12 - 30 mm
-
Avstånd samlingsskenor60 mm
-
Längd130 mm
-
Bredd210 mm
-
Höjd308 mm
Uthållighet
-
Mekanisk livslängd (omkopplingar)800
-
Mekanisk livsl. (elektriska omkopplingar)200
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Har svängmekanismNej
Användningsförhållanden
-
Förvarings-/transporttemperatur-25 - 55 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
-
Driftstemperatur-25 - 55 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild LT253U
-

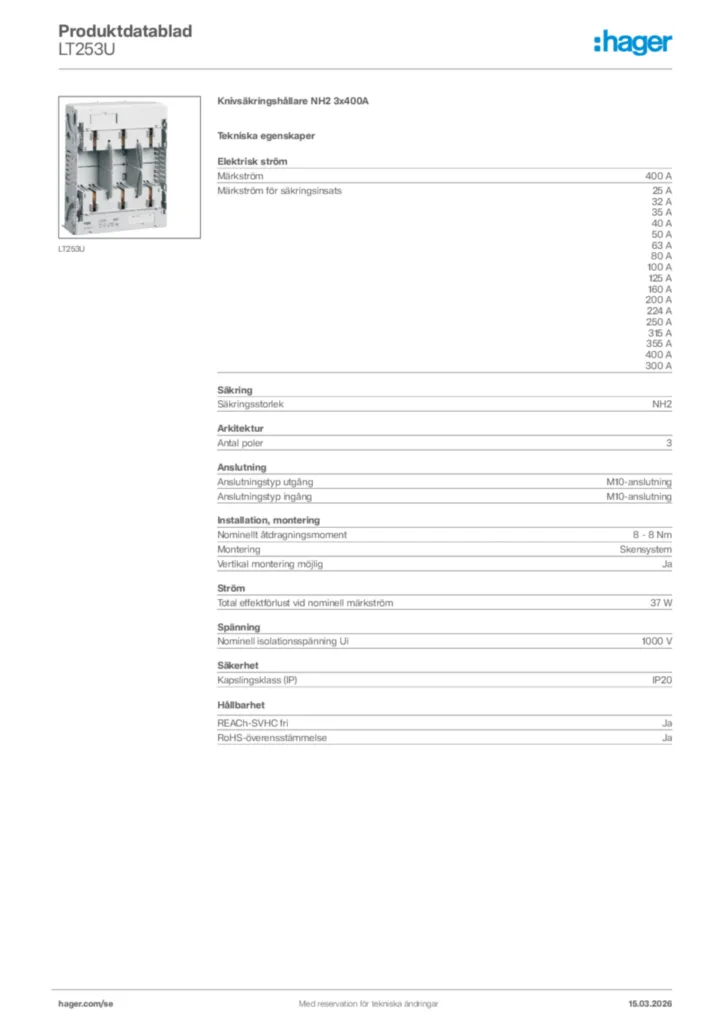

Produktdatablad
Hager Produktdatablad LT253U
Knivsäkringshållare NH2 3x400A
PDF -
Installationshandbok
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Installationshandbok International 2026-10-14
PDF1,47 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-09
PDF91,52 kB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2026-08-24
PDF246,08 kB
