Knivsäkringsunderdel NH1, 3x250A kabelskoanslutn m beröringsskydd LT150U
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Elektrisk ström
-
Märkström IN250 A
-
Märkström för säkringsinsats2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Nominell villkorlig kortslutningsmärkström Icc50 kA
-
Märkkorttidsström Icw 1s IEC 609478,60 kA
Säkring
-
SäkringsstorlekNH1
Arkitektur
-
Antal poler3
Anslutning
-
Anslutningstyp utgångM10-anslutning
-
Anslutningstyp ingångM10-anslutning
-
Area solid ledare6 - 150 mm²
-
Area flexibel ledare6 - 150 mm²
-
Typ av utgångsanslutningSkruvterminal
-
Anslutningstyp inkommandeSkruvterminal
-
Typ av monteringSkruvmontering
Installation, montering
-
Nominellt åtdragningsmoment20 - 20 Nm
-
MonteringMonteringsplatta
-
Vertikal montering möjligJa
Ström
-
Effektförlust vid IN18 W
-
Effektförlust vid full belastning87 W
-
Effektförlust för säkringslänk installerad i enheten23 W
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Märkdriftspänning Ue400 - 690 V
Säkerhet
-
Kapslingsklass (IP)IP20
Endast för internt bruk
-
StandardIEC/EN 60269
Dimensioner
-
Längd110 mm
-
Bredd184 mm
-
Höjd306 mm
Uthållighet
-
Mekanisk livslängd (omkopplingar)1400
-
Mekanisk livsl. (elektriska omkopplingar)200
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Har svängmekanismNej
Användningsförhållanden
-
Förvarings-/transporttemperatur-25 - 55 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
-
Driftstemperatur-25 - 55 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild LT150U
-

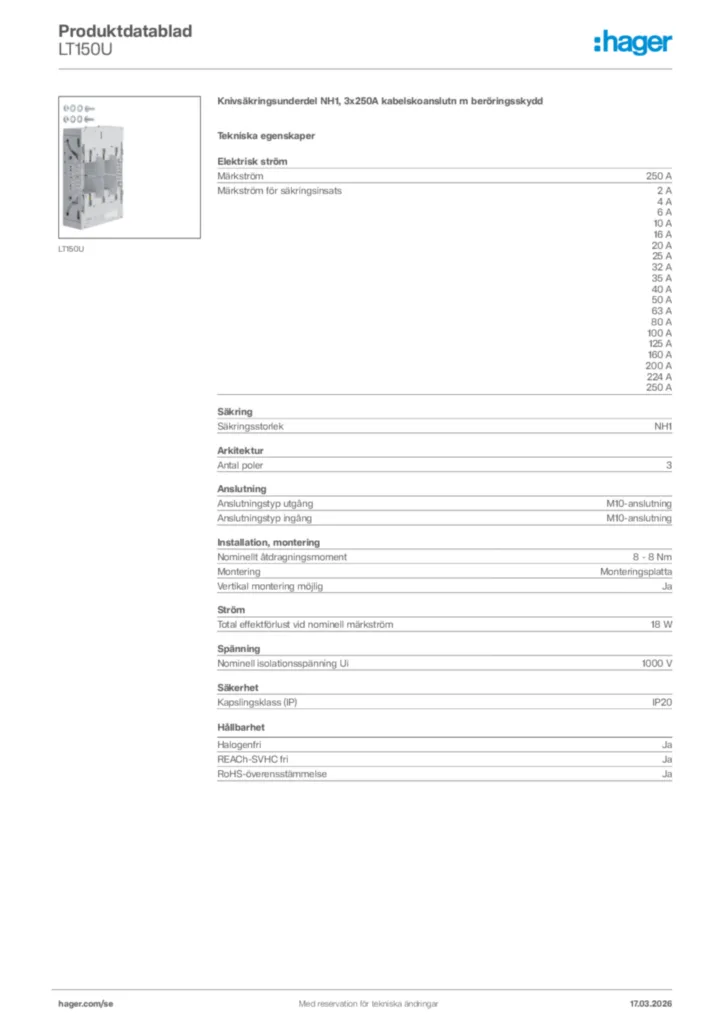

Produktdatablad
Hager Produktdatablad LT150U
Knivsäkringsunderdel NH1, 3x250A kabelskoanslutn m beröringsskydd
PDF -
Installationshandbok
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Installationshandbok International 2026-10-14
PDF1,47 MB -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-09
PDF91,52 kB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2026-08-24
PDF246,08 kB
