Knivsäkringshållare för samlingsskena cc 60mm LT056U
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Upptäck alla våra återförsäljare med kartan klicka här
Tekniska egenskaper
Elektrisk ström
-
Märkström IN160 A
-
Märkström för säkringsinsats2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Nominell villkorlig kortslutningsmärkström Icc50 kA
-
Märkkorttidsström Icw 1s IEC 609475 kA
Säkring
-
SäkringsstorlekNH00
Arkitektur
-
Antal poler3
Anslutning
-
Anslutningstyp utgångKorgklämma
-
Anslutningstyp ingångKorgklämma
-
Area solid ledare6 - 95 mm²
-
Area flexibel ledare6 - 95 mm²
-
Typ av utgångsanslutningDirektanslutning
-
Anslutningstyp inkommandeDirektanslutning
-
Typ av monteringKlor
Installation, montering
-
Nominellt åtdragningsmoment4,5 - 4,5 Nm
-
Åtdragningsmoment för montering på samlingsskena6 - 6 Nm
-
MonteringSkensystem
-
Vertikal montering möjligJa
Ström
-
Effektförlust vid IN14 W
-
Effektförlust vid full belastning50 W
-
Effektförlust för säkringslänk installerad i enheten12 W
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Märkdriftspänning Ue400 - 690 V
Säkerhet
-
Kapslingsklass (IP)IP20
Endast för internt bruk
-
StandardIEC/EN 60269
Dimensioner
-
Bredd/tjocklek samlingsskena12 - 30 mm
-
Avstånd samlingsskenor60 mm
-
Längd104 mm
-
Bredd106 mm
-
Höjd206 mm
Uthållighet
-
Mekanisk livslängd (omkopplingar)1400
-
Mekanisk livsl. (elektriska omkopplingar)200
Frekvens
-
Frekvens50 - 60 Hz
Funktioner
-
Har svängmekanismJa
Användningsförhållanden
-
Förvarings-/transporttemperatur-25 - 55 °C
-
Föroreningsgrad enligt IEC 60664 / IEC 60947-23
-
Driftstemperatur-25 - 55 °C
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild LT056U
-

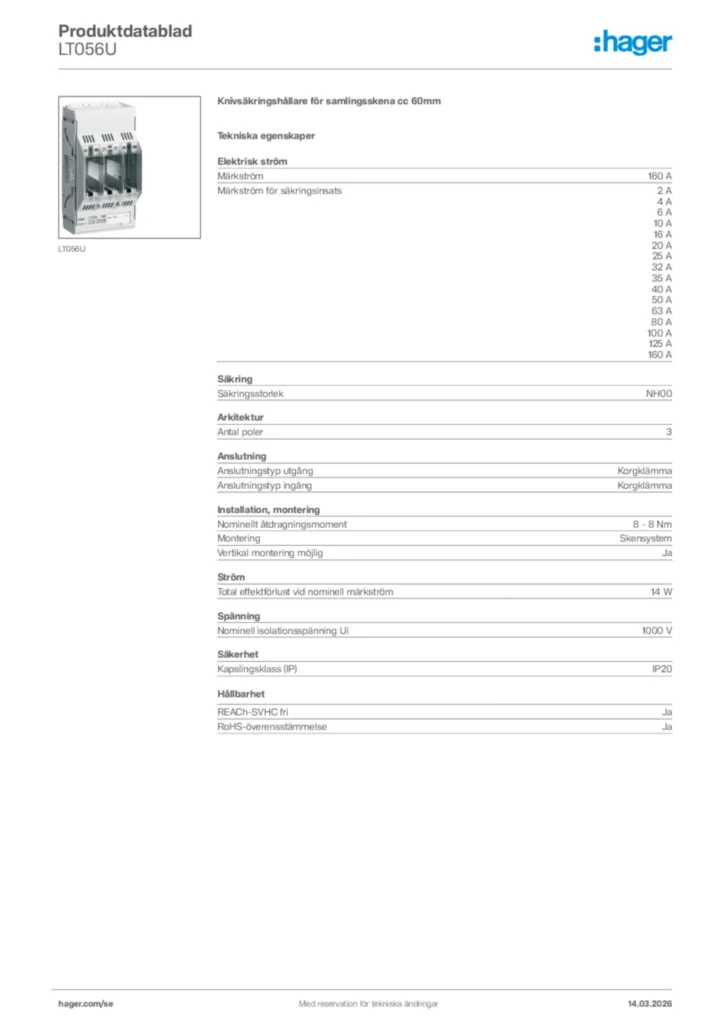

Produktdatablad
