Luftbrytare (ACB) HW4 120kA 4000A 4P utdragbar, för sentinel TU HW4P440DB
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Hjälp/Signalkontakt 3 product.page.accessories.products-available -
Märkkontakt 7 product.page.accessories.products-available -
Funktioner för låsning 15 product.page.accessories.products-available -
Mekaniska tillbehör 1 product.page.accessories.products-available -
Motorstyrning 10 product.page.accessories.products-available -
Tillbehör för kabeladapter 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
HWY229H
Vajerförregling 5M kabelsats
-
HWY228HVajerförregling 3M kabelsats
-
HWY218HVajerförregling 1, 5M kabelsats
-
HWY277HFelinföringsskydd chassi/brytare HW2/4 (WIP)
-
HWY271HSAChassilås Ronis HW2/4 (CL)
-
HWY261HSALåsdonsadapter OFF-läge HW2/4 - Ronis/Profalux/Kirk (OLK)
-
HWY362HSAOff knapp HW2 HW4 (dummy artikel)
-
HWY265HSALåsdon för hänglås OFF-läge HW2/4 (OLP)
-
HWY239HDörrförregling HW2/4 (RI)
-
HWY226HVajerförregling fäste HW2/4 fast Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY227HVajerförregling fäste HW2/4 utdragbar Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY232HVajerförregling fäste HW2/4 fast Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY233HVajerförregling fäste HW2/4 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY236HVajerförregling fäste HW2/4 fast Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY237HVajerförregling fäste HW2/4 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWX714HSA
Motordon för automatisk fjäderspänning 200-250V DC HW2/4 (MO)
-
HWX011HSAMotordon för automatisk fjäderspänning 24V AC 50/60Hz HW2/4 (MO)
-
HWX012HSAMotordon för automatisk fjäderspänning 48V AC 50/60Hz HW2/4 (MO)
-
HWX712HSAMotordon för automatisk fjäderspänning 48V DC HW2/4 (MO)
-
HWX711HSAMotordon för automatisk fjäderspänning 24V DC HW2/4 (MO)
-
HWX014HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW2/4 (MO)
-
HWX015HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW2/4 (MO)
-
HWX013HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW2/4 (MO)
-
HWX016HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW2/4 (MO)
-
HWX713HSAMotordon för automatisk fjäderspänning 100-130V DC HW2/4 (MO)
-
HWY033HTidsfördröjningsenhet för underspänningsutlösare 200-250V AC (UVTC)
-
HWY034HTidsfördröjningsenhet för underspänningsutlösare 380-480V AC (UVTC)
-
HWY031HTidsfördröjningsenhet för underspänningsutlösare 48-60V AC/DC (UVTC)
-
HWY030HTidsfördröjningsenhet för underspänningsutlösare 24-30V AC/DC (UVTC)
Tekniska egenskaper
Elektrisk ström
-
Märkström IN4000 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2120 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2100 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2100 kA
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)8000
-
Mekanisk livslängd (omkopplingar)20000
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
MatarspänningAC
Resistans
-
Inre resistans13 µΩ
Arkitektur
-
Antal poler4
-
Antal avsäkrade poler4
-
Enhetens konstruktionstypUtdragbar
-
Antal poler4P4D
Utlösning
-
Reaktionstid vid slutning50 ms
Ström
-
Effektförlust vid IN800,10 W
Efterlevnad av databestämmelser
-
Genererar data.Ja
-
DatatyperLarm, Grundläggande information, Elektrisk mätning, Allmän diagnostik, Driftläge, Programvarudiagnostik
-
DataformatCustom
-
Uppskattad daglig datavolym< 1 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenJa
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HW4P440DB
-

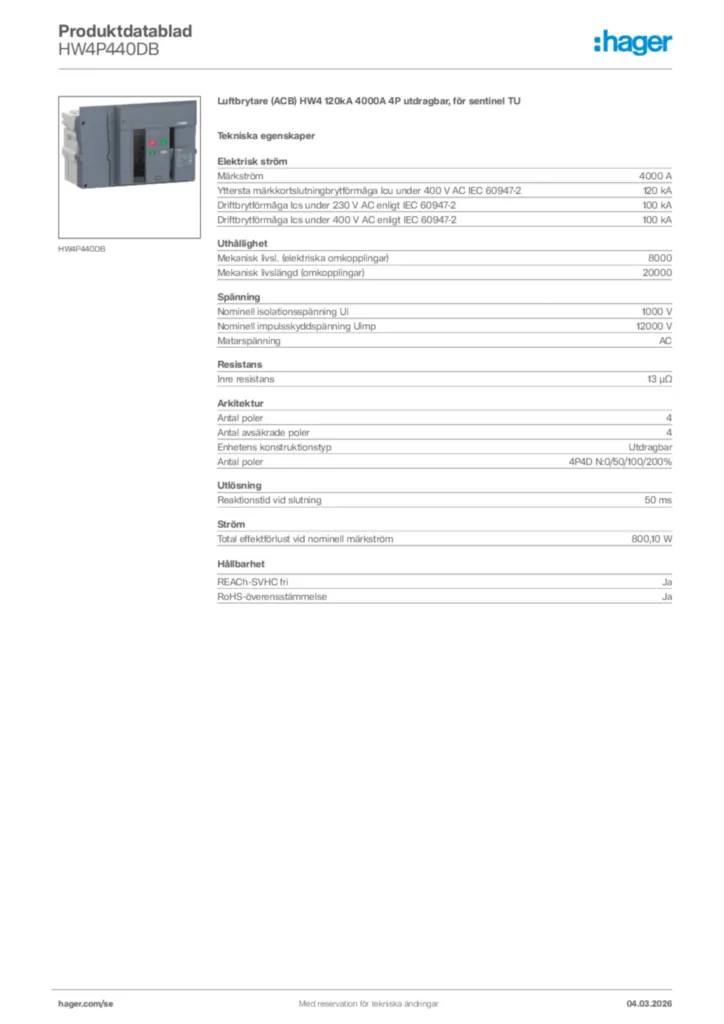

GeneratedProductDatasheet
