Luftbrytare (ACB) HW4 120kA 2500A 4P utdragbar, för sentinel TU HW4P425DB
EAN
3250613221157
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Tillbehör
Valfria tillbehör
-
DC-strömförsörjning 1 tillgängliga produkter -
Shuntutlösning 10 tillgängliga produkter -
Tillslagsspole 10 tillgängliga produkter -
Funktioner för låsning 24 tillgängliga produkter -
Tillbehör brytarläge 8 tillgängliga produkter -
Märkkontakt 11 tillgängliga produkter
Komplettera ditt system
-
HWX020H
Shuntutlösare 24-30V AC/DC (SH)
-
HWX021HShuntutlösare 48-60V AC/DC (SH)
-
HWX022HShuntutlösare 100-130V AC/DC (SH)
-
HWX023HShuntutlösare 200-250V AC/DC (SH)
-
HWX024HShuntutlösare 380-480V AC (SH)
-
HWX020HSAShuntutlösare 24-30V AC/DC (SH)
-
HWX021HSAShuntutlösare 48-60V AC/DC (SH)
-
HWX023HSAShuntutlösare 200-250V AC/DC (SH)
-
HWX022HSAShuntutlösare 100-130V AC/DC (SH)
-
HWX024HSAShuntutlösare 380-480V AC (SH)
-
HWX025H
Tillslagsspole 24-30V AC/DC (CC)
-
HWX026HTillslagsspole 48-60V AC/DC (CC)
-
HWX027HTillslagsspole 100-130V AC/DC (CC)
-
HWX028HTillslagsspole 200-250V AC/DC (CC)
-
HWX029HTillslagsspole 380-480V AC (CC)
-
HWX026HSATillslagsspole 48-60V AC/DC (CC)
-
HWX025HSATillslagsspole 24-30V AC/DC (CC)
-
HWX028HSATillslagsspole 200-250V AC/DC (CC)
-
HWX029HSATillslagsspole 380-480V AC (CC)
-
HWX027HSATillslagsspole 100-130V AC/DC (CC)
-
HWY271HChassilås Ronis HW2/4 (CL)
-
HWY237HVajerförregling fäste HW2/4 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY227HVajerförregling fäste HW2/4 utdragbar Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY226HVajerförregling fäste HW2/4 fast Safety (Type 2S) - 1 Plate/ACB (MI)
-
HWY239HDörrförregling HW2/4 (RI)
-
HWY265HSALåsdon för hänglås OFF-läge HW2/4 (OLP)
-
HWY362HSAOff knapp HW2 HW4 (dummy artikel)
-
HWY362HOff knapp HW2 HW4 (dummy artikel)
-
HWY261HSALåsdonsadapter OFF-läge HW2/4 - Ronis/Profalux/Kirk (OLK)
-
HWY271HSAChassilås Ronis HW2/4 (CL)
-
HWY265HLåsdon för hänglås OFF-läge HW2/4 (OLP)
-
HWY701
Cylinderlås Ronis typ 1 - K1L1/L4
-
HWY277HFelinföringsskydd chassi/brytare HW2/4 (WIP)
-
HWY261HLåsdonsadapter OFF-läge HW2/4 - Ronis/Profalux/Kirk (OLK)
-
HWY218HVajerförregling 1, 5M kabelsats
-
HWY228HVajerförregling 3M kabelsats
-
HWY229HVajerförregling 5M kabelsats
-
HWY705Cylinderlås Ronis typ 5 - K5L5
-
HWY704Cylinderlås Ronis typ 4 - K4L4
-
HWY703Cylinderlås Ronis typ 3 - K3L3/L5
-
HWX090H
Alarmkontakt (OAC) för HW+
-
HWX050HKasettlägeskontakt (PS)
-
HWX051HKasettlägeskontakt lågnivå (PS)
-
HWX051HSAKasettlägeskontakt lågnivå (PS)
-
HWX050HSAKasettlägeskontakt (PS)
-
HWX090HSAAlarmkontakt (OAC) för HW+
-
HWX092HKontakt tillslagsberedd HW2/4 (RTC)
-
HWX092HSAKontakt tillslagsberedd HW2/4 (RTC)
-
HWW467H
Märkströmsplugg In= 1000A
-
HWW468HMärkströmsplugg In= 1250A
-
HWW469HMärkströmsplugg In= 1600A
-
HWW469HSAMärkströmsplugg In=1600A
-
HWW468HSAMärkströmsplugg In=1250A
-
HWW467HSAMärkströmsplugg In=1000A
-
HWW471HMärkströmsplugg In= 2500A
-
HWW471HSAMärkströmsplugg In= 2500A
-
HWW470HSAMärkströmsplugg In= 2000A
-
HWW472HSAMärkströmsplugg In= 3200A
-
HWW473HSAMärkströmsplugg In= 4000A
-
HWX030HUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX031HUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX032HUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWX033HUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX034HUnderspänningsutlösare 380-480V AC (UV)
-
HWX033HSAUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX031HSAUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX030HSAUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX034HSAUnderspänningsutlösare 380-480V AC (UV)
-
HWX032HSAUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWY033HTidsfördröjningsenhet för underspänningsutlösare 200-250V AC (UVTC)
-
HWY034HTidsfördröjningsenhet för underspänningsutlösare 380-480V AC (UVTC)
-
HWY031HTidsfördröjningsenhet för underspänningsutlösare 48-60V AC/DC (UVTC)
-
HWY030HTidsfördröjningsenhet för underspänningsutlösare 24-30V AC/DC (UVTC)
-
HWX712HSAMotordon för automatisk fjäderspänning 48V DC HW2/4 (MO)
-
HWX713HSAMotordon för automatisk fjäderspänning 100-130V DC HW2/4 (MO)
-
HWX016HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW2/4 (MO)
-
HWX013HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW2/4 (MO)
-
HWX713HMotordon för automatisk fjäderspänning 100-130V DC HW2/4 (MO)
-
HWX016HMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW2/4 (MO)
-
HWX013HMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW2/4 (MO)
-
HWX015HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW2/4 (MO)
-
HWX014HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW2/4 (MO)
-
HWX711HSAMotordon för automatisk fjäderspänning 24V DC HW2/4 (MO)
-
HWX011HMotordon för automatisk fjäderspänning 24V AC 50/60Hz HW2/4 (MO)
-
HWX012HSAMotordon för automatisk fjäderspänning 48V AC 50/60Hz HW2/4 (MO)
-
HWX011HSAMotordon för automatisk fjäderspänning 24V AC 50/60Hz HW2/4 (MO)
-
HWX714HSAMotordon för automatisk fjäderspänning 200-250V DC HW2/4 (MO)
-
HWX014HMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW2/4 (MO)
-
HWX712HMotordon för automatisk fjäderspänning 48V DC HW2/4 (MO)
-
HWX015HMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW2/4 (MO)
-
HWX012HMotordon för automatisk fjäderspänning 48V AC 50/60Hz HW2/4 (MO)
-
HWX711HMotordon för automatisk fjäderspänning 24V DC HW2/4 (MO)
-
HWX714HMotordon för automatisk fjäderspänning 200-250V DC HW2/4 (MO)
Tekniska egenskaper
Elektrisk ström
-
Märkström2500 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-2120 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-2100 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-2100 kA
Uthållighet
-
Mekanisk livslängd (omkopplingar)20000
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
MatarspänningAC
Resistans
-
Inre resistans13 µΩ
Arkitektur
-
Antal poler4
-
Antal avsäkrade poler4
-
Enhetens konstruktionstypUtdragbar
-
Antal poler4P4D N:0/50/100/200%
Ström
-
Total effektförlust vid nominell märkström226,40 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HW4P425DB
-

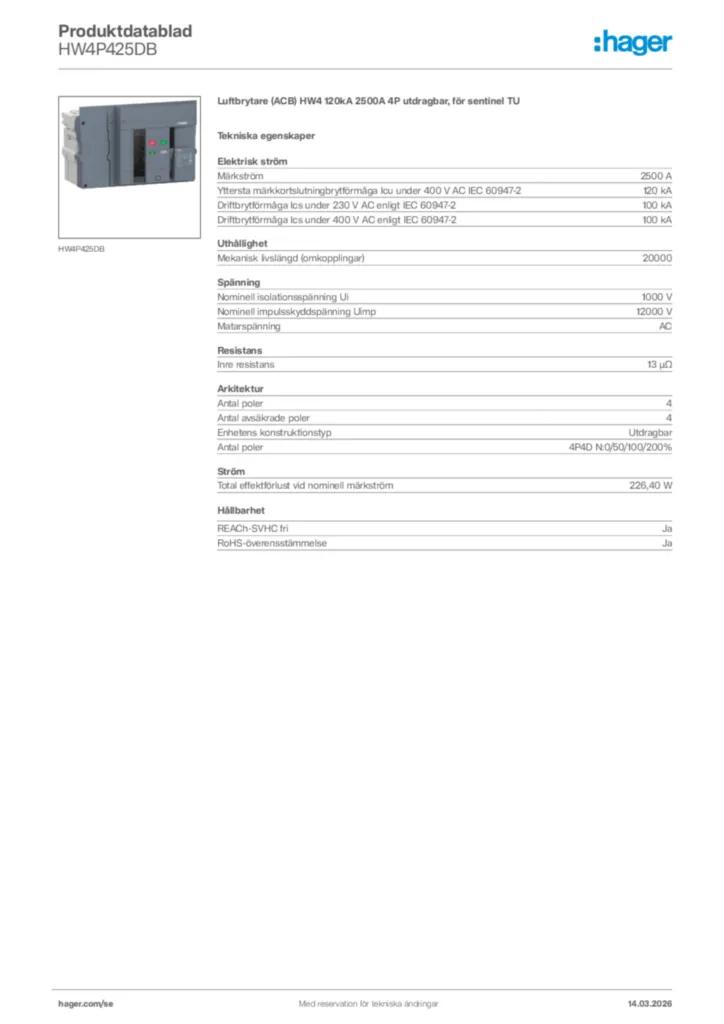

Product datasheet
Hager Produktdatablad HW4P425DB
Luftbrytare (ACB) HW4 120kA 2500A 4P utdragbar, för sentinel TU
PDF -
Användarhandbok
QuickInstall manual
hw+ Air circuit breakers HW4
PDF19,20 MB -
Installationshandbok
Installation manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF57,60 MB
Safety instructions
-
PDF159,14 kB -
Manual
Technical catalogue
hw+ Air circuit breaker HW1 / HW2 / HW4 / HW6
PDF63,50 MB
User manual
hw+ sentinel electronic trip units
PDF19,14 MB
User manual
hw+ Air circuit breakers HW2 / HW4 / HW6
PDF32,56 MB -
Tekniska broschyrer
Kompletta lösningar inom energidistribution
Visste du att Hager kan vara din huvudleverantör för energidistribution upp till 4 000 A?
PDF3,46 MB -
EU-försäkran (DoC)
EU-försäkran (DoC) en-GB 2025-08-06
PDF440,55 kB
EU-försäkran (DoC) en-GB 2025-08-06
PDF315,61 kB
EU DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF490,11 kB
UKCA DECLARATION OF CONFORMITY
Version of April 6, 2023
PDF472,11 kB
Mer dokumentation
