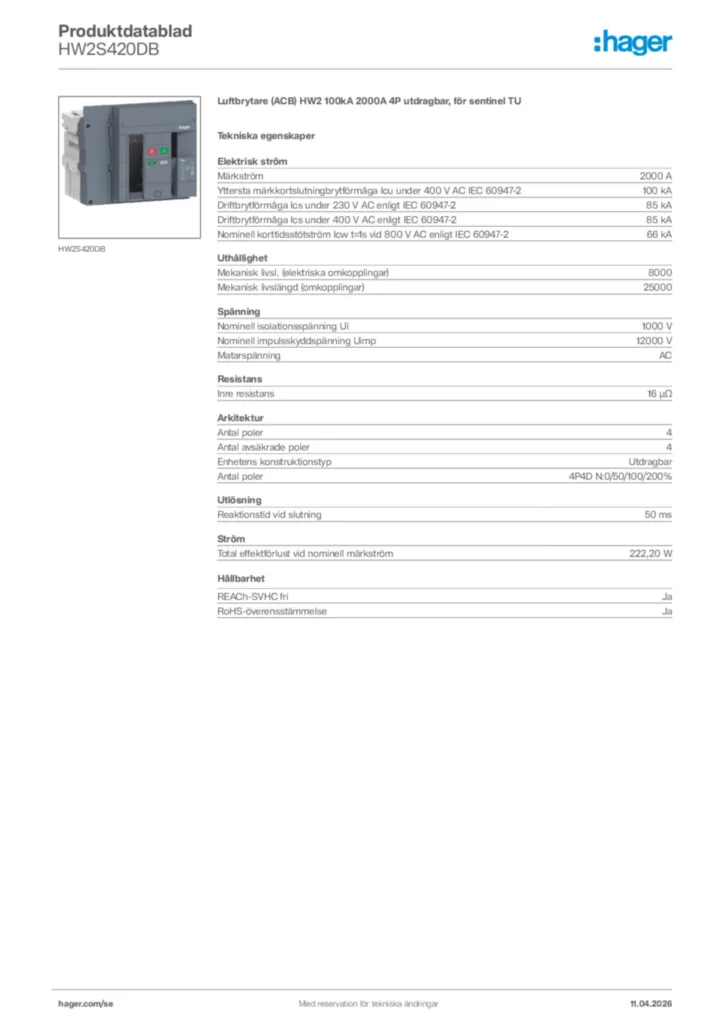

    Luftbrytare (ACB) HW2 100kA 2000A 4P utdragbar, för sentinel TU HW2S420DB

    Komplettera ditt system

    Tillbehör

    Previous
    Previous

    Valfria tillbehör

  • Se mer (130)
    • DC-ström­för­sörj­ning 1 tillgängliga produkter
    • Shunt­ut­lös­ning 10 tillgängliga produkter
    • Till­slags­spole 10 tillgängliga produkter
    • Funk­tioner för låsning 24 tillgängliga produkter
    • Till­behör brytar­läge 8 tillgängliga produkter
    • Märk­kon­takt 11 tillgängliga produkter

    Tekniska egenskaper

    Elekt­risk ström
    • Märkström
      2000 A
    • Yttersta märk­kort­slut­ning­bryt­för­måga Icu under 400 V AC IEC 60947-2
      100 kA
    • Drift­bryt­för­måga Ics under 230 V AC enligt IEC 60947-2
      85 kA
    • Drift­bryt­för­måga Ics under 400 V AC enligt IEC 60947-2
      85 kA
    • Nomi­nell kort­tids­stöt­s­tröm Icw t=1s vid 800 V AC enligt IEC 60947-2
      66 kA
    Uthål­lighet
    • Meka­nisk livsl. (elekt­riska omkopp­lingar)
      8000
    • Meka­nisk livs­längd (omkopp­lingar)
      25000
    Spän­ning
    • Nomi­nell isola­tions­spän­ning Ui
      1000 V
    • Nomi­nell impuls­skydd­spän­ning Uimp
      12000 V
    • Matar­spän­ning
      AC
    Resis­tans
    • Inre resis­tans
      16 µΩ
    Arki­tektur
    • Antal poler
      4
    • Antal avsäk­rade poler
      4
    • Enhe­tens konstruk­tionstyp
      Utdragbar
    • Antal poler
      4P4D N:0/50/100/200%
    Utlös­ning
    • Reak­tionstid vid slut­ning
      50 ms
    Ström
    • Total effekt­för­lust vid nomi­nell märkström
      222,20 W

    Miljödokumentation

    Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

    RoHS-överensstämmelse Ja
    REACh-SVHC fri Ja
