Luftbrytare (ACB) HW1 66kA 1250A 4P fast, för sentinel Energy TU HW1E412FE
EAN
3250613236014
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
DC-strömförsörjning 1 tillgängliga produkter -
Anslutningsprodukter 12 tillgängliga produkter -
Shuntutlösning 10 tillgängliga produkter -
Hjälp/Signalkontakt 6 tillgängliga produkter -
Tillslagsspole 10 tillgängliga produkter -
Mekaniska tillbehör 3 tillgängliga produkter
Komplettera ditt system
-
HWY006H
Vertikal anslutningsadapter 4 Pol HW1 (VCA)
-
HWY041HTerminalanslutning front - topp/botten - HW1 fast 4-polig (FC)
-
HWY002HSpridare anslutningsförlängning 4P HW1 (SP)
-
HWY149HTerminalanslutning bak 152mm - topp/botten - HW1 4-polig (RC)
-
HWY041HSATerminalanslutning front - topp/botten - HW1 fast 4-polig (FC)
-
HWY049HSATerminalanslutning bak 60mm - topp/botten - HW1 4-polig (RC)
-
HWY049HTerminalanslutning bak 60mm - topp/botten - HW1 4-polig (RC)
-
HWY151HSAAnslutning bak Unimes med hål - topp/botten - HW1 4-polig (RC)
-
HWY149HSATerminalanslutning bak 152mm - topp/botten - HW1 4-polig (RC)
-
HWY141HSAAnslutning Front H Unimes-HW1 topp/botten Fast 4P(FC)
-
HWY141HTerminalanslutning Front med hål Unimes - top/botten - HW1 fix 4-Polig (FC)
-
HWY151HTerminalanslutning Rear Unimes med hål - top/botten - HW1 4-Polig (RC)
-
HWX020H
Shuntutlösare 24-30V AC/DC (SH)
-
HWX021HShuntutlösare 48-60V AC/DC (SH)
-
HWX022HShuntutlösare 100-130V AC/DC (SH)
-
HWX023HShuntutlösare 200-250V AC/DC (SH)
-
HWX024HShuntutlösare 380-480V AC (SH)
-
HWX020HSAShuntutlösare 24-30V AC/DC (SH)
-
HWX021HSAShuntutlösare 48-60V AC/DC (SH)
-
HWX023HSAShuntutlösare 200-250V AC/DC (SH)
-
HWX022HSAShuntutlösare 100-130V AC/DC (SH)
-
HWX024HSAShuntutlösare 380-480V AC (SH)
-
HWX025H
Tillslagsspole 24-30V AC/DC (CC)
-
HWX026HTillslagsspole 48-60V AC/DC (CC)
-
HWX027HTillslagsspole 100-130V AC/DC (CC)
-
HWX028HTillslagsspole 200-250V AC/DC (CC)
-
HWX029HTillslagsspole 380-480V AC (CC)
-
HWX026HSATillslagsspole 48-60V AC/DC (CC)
-
HWX025HSATillslagsspole 24-30V AC/DC (CC)
-
HWX028HSATillslagsspole 200-250V AC/DC (CC)
-
HWX029HSATillslagsspole 380-480V AC (CC)
-
HWX027HSATillslagsspole 100-130V AC/DC (CC)
-
HWY229HVajerförregling 5M kabelsats
-
HWY234HVajerförregling fäste HW1 fast Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY230HVajerförregling fäste HW1 fast Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY360HSAOff knapp HW1 (dummy artikel)
-
HWY260HSALåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY269HSALåsdon för hänglås OFF-läge (OLP)
-
HWY360HOff knapp HW1 (dummy artikel)
-
HWY218HVajerförregling 1, 5M kabelsats
-
HWY228HVajerförregling 3M kabelsats
-
HWY701Cylinderlås Ronis typ 1 - K1L1/L4
-
HWY224HMekanisk förregling HW1 för fast version
-
HWY260HLåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY269HLåsdon för hänglås OFF-läge (OLP)
-
HWY705Cylinderlås Ronis typ 5 - K5L5
-
HWY704Cylinderlås Ronis typ 4 - K4L4
-
HWY703Cylinderlås Ronis typ 3 - K3L3/L5
-
HWY702Cylinderlås Ronis typ 2 - K2L2/L4/L5
-
HWX004HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX003HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWX704HSAMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWX005HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX006HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX703HSAMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX001HSAMotordon 24V AC 50/60Hz HW1 (MO)
-
HWX702HSAMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX701HSAMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX002HSAMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWX001HMotordon 24V AC 50/60Hz HW1 (MO)
-
HWX704HMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWX703HMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX702HMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX701HMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX006HMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX005HMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX004HMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX003HMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWX002HMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWW724HMärkströmsplugg In= 400A Ultimate
-
HWW725HSAMärkströmsplugg In= 630A Ultimate
-
HWW668HMärkströmsplugg In= 1250A Meter Plus
-
HWW667HMärkströmsplugg In= 1000A Meter Plus
-
HWW666HMärkströmsplugg In= 800A Meter Plus
-
HWW665HMärkströmsplugg In= 630A Meter Plus
-
HWW664HMärkströmsplugg In= 400A Meter Plus
-
HWW726HMärkströmsplugg In= 800A Ultimate
-
HWW727HMärkströmsplugg In= 1000A Ultimate
-
HWW728HMärkströmsplugg In= 1250A Ultimate
-
HWW725HMärkströmsplugg In= 630A Ultimate
-
HWW464HMärkströmsplugg In= 400A
-
HWW465HSAMärkströmsplugg In=630A
-
HWW464HSAMärkströmsplugg In=400A
-
HWW467HSAMärkströmsplugg In=1000A
-
HWW468HSAMärkströmsplugg In=1250A
-
HWW466HSAMärkströmsplugg In=800A
-
HWW468HMärkströmsplugg In= 1250A
-
HWW467HMärkströmsplugg In= 1000A
-
HWW466HMärkströmsplugg In= 800A
-
HWX030HUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX031HUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX032HUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWX033HUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX034HUnderspänningsutlösare 380-480V AC (UV)
-
HWX033HSAUnderspänningsutlösare 200-250V AC/DC (UV)
-
HWX031HSAUnderspänningsutlösare 48-60V AC/DC (UV)
-
HWX030HSAUnderspänningsutlösare 24-30V AC/DC (UV)
-
HWX034HSAUnderspänningsutlösare 380-480V AC (UV)
-
HWX032HSAUnderspänningsutlösare 100-130V AC/DC (UV)
-
HWY033HTidsfördröjningsenhet för underspänningsutlösare 200-250V AC (UVTC)
-
HWY034HTidsfördröjningsenhet för underspänningsutlösare 380-480V AC (UVTC)
-
HWY031HTidsfördröjningsenhet för underspänningsutlösare 48-60V AC/DC (UVTC)
-
HWY030HTidsfördröjningsenhet för underspänningsutlösare 24-30V AC/DC (UVTC)
Tekniska egenskaper
Elektrisk ström
-
Märkström1250 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-266 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-255 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-255 kA
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
MatarspänningAC
Arkitektur
-
Antal poler4
-
Enhetens konstruktionstypFast
Utlösning
-
Reaktionstid vid slutning45 ms
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HW1E412FE
-

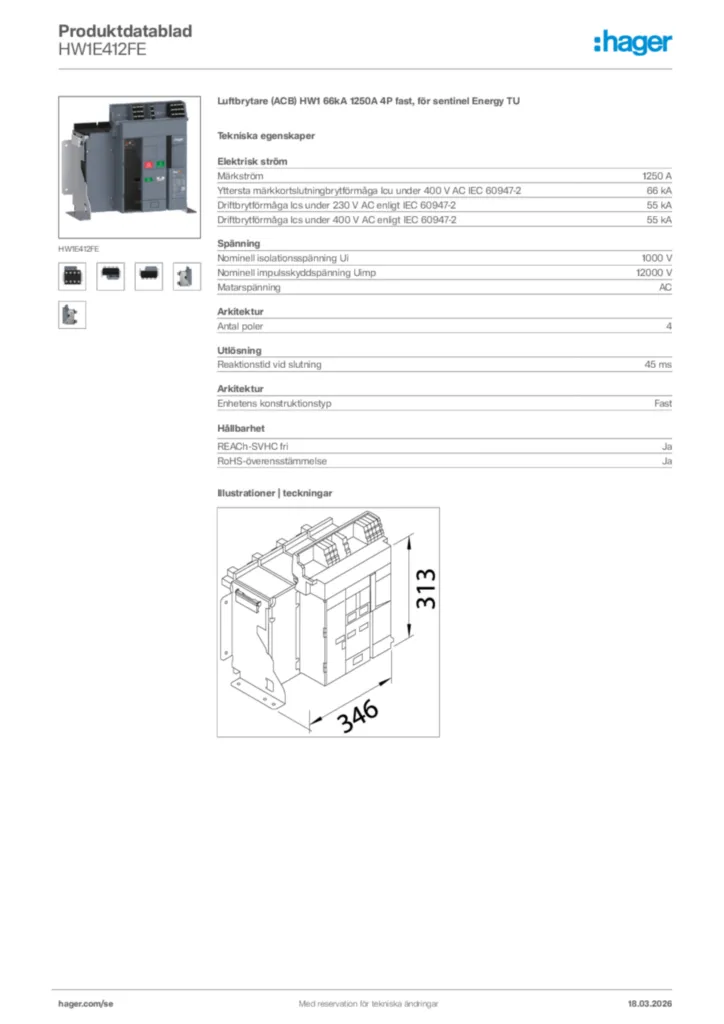

Product datasheet
