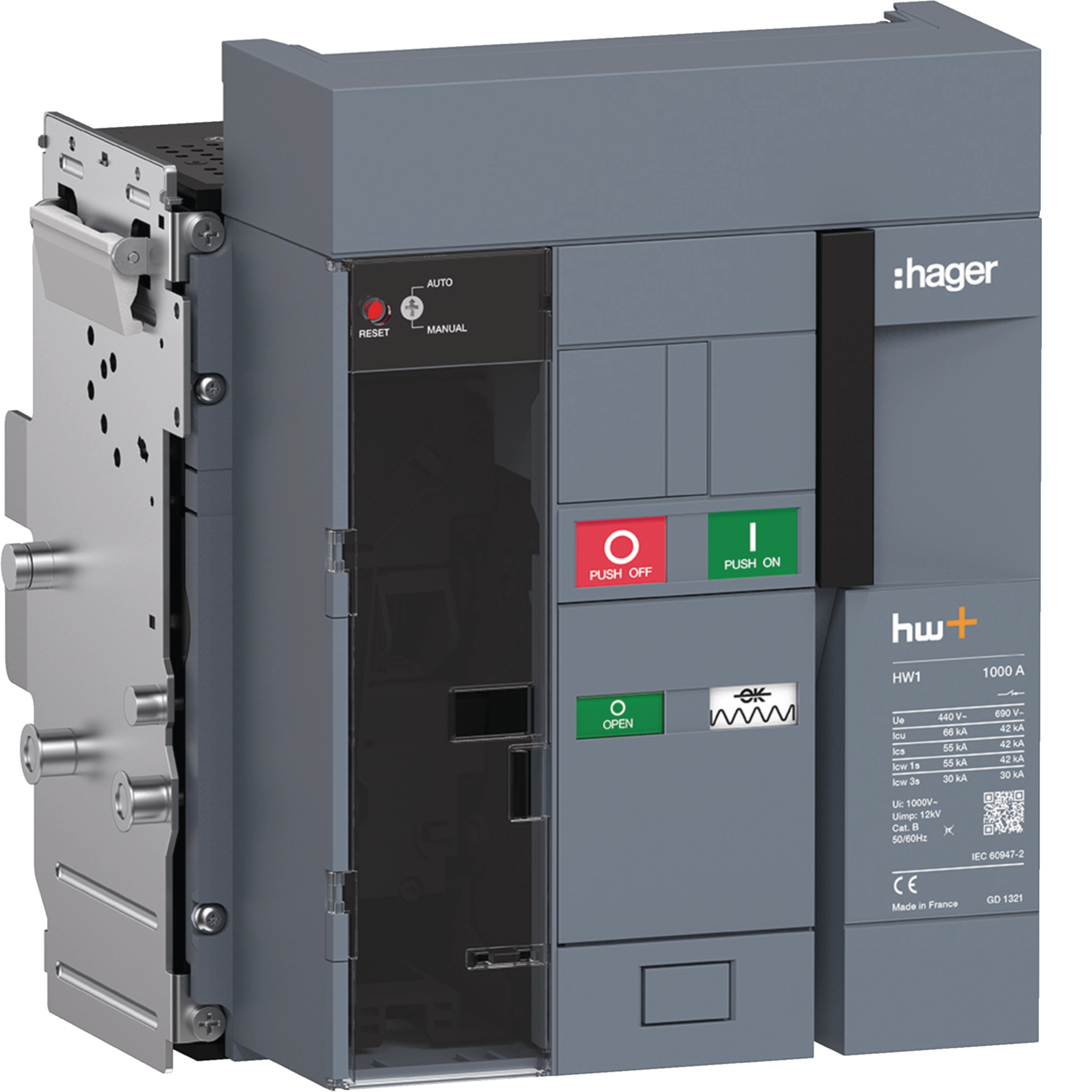

Luftbrytare (ACB) HW1 66kA 1000A 3P utdragbar, för sentinel Energy TU HW1E310DE
EAN
3250613235710
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
DC-strömförsörjning 1 tillgängliga produkter -
Märkkontakt 20 tillgängliga produkter -
Motorstyrning 10 tillgängliga produkter -
Shuntutlösning 5 tillgängliga produkter -
Tillslagsspole 5 tillgängliga produkter -
Se mer 40 andra tillgängliga produkter
Komplettera ditt system
-
HWW464HSA
Märkströmsplugg In=400A
-
HWW465HSAMärkströmsplugg In=630A
-
HWW466HSAMärkströmsplugg In=800A
-
HWW467HSAMärkströmsplugg In=1000A
-
HWW664HSAMärkströmsplugg In= 400A Meter Plus
-
HWW665HSAMärkströmsplugg In= 630A Meter Plus
-
HWW666HSAMärkströmsplugg In= 800A Meter Plus
-
HWW667HSAMärkströmsplugg In= 1000A Meter Plus
-
HWW684HSAMärkströmsplugg In= 400A Harmonic
-
HWW685HSAMärkströmsplugg In= 630A Harmonic
-
HWW686HSAMärkströmsplugg In= 800A Harmonic
-
HWW687HSAMärkströmsplugg In= 1000A Harmonic
-
HWW704HSAMärkströmsplugg In= 400A Advanced
-
HWW705HSAMärkströmsplugg In= 630A Advanced
-
HWW706HSAMärkströmsplugg In= 800A Advanced
-
HWW707HSAMärkströmsplugg In= 1000A Advanced
-
HWW724HSAMärkströmsplugg In= 400A Ultimate
-
HWW725HSAMärkströmsplugg In= 630A Ultimate
-
HWW726HSAMärkströmsplugg In= 800A Ultimate
-
HWW727HSAMärkströmsplugg In= 1000A Ultimate
-
HWX001HSA
Motordon 24V AC 50/60Hz HW1 (MO)
-
HWX002HSAMotordon för automatisk fjäderspänning 48-60V AC 50/60Hz HW1 (MO)
-
HWX003HSAMotordon för automatisk fjäderspänning 100-130V AC 50/60Hz HW1 (MO)
-
HWX004HSAMotordon för automatisk fjäderspänning 200-250V AC 50/60Hz HW1 (MO)
-
HWX005HSAMotordon för automatisk fjäderspänning 380-400V AC 50/60Hz HW1 (MO)
-
HWX006HSAMotordon för automatisk fjäderspänning 415-450V AC 50/60Hz HW1 (MO)
-
HWX701HSAMotordon för automatisk fjäderspänning 24V DC HW1 (MO)
-
HWX702HSAMotordon för automatisk fjäderspänning 48-60V DC HW1 (MO)
-
HWX703HSAMotordon för automatisk fjäderspänning 100-130V DC HW1 (MO)
-
HWX704HSAMotordon för automatisk fjäderspänning 200-250V DC HW1 (MO)
-
HWY044HSATerminalanslutning front - topp - HW1 utdragbar 3-polig (FC)
-
HWY046HSATerminalanslutning front - botten - HW1 utdragbar 3-polig (FC)
-
HWY048HSATerminalanslutning bak 60mm - topp/botten - HW1 3-polig (RC)
-
HWY095HSABeröringsskydd för hjälpkontakter HW1 utdragbar (TBC)
-
HWY144HSAAnslutning Front H Unimes-HW1 topp/botten utdragbar 3P(FC)
-
HWY148HSATerminalanslutning bak 152mm - topp/botten - HW1 3-polig (RC)
-
HWY150HSAAnslutning bak Unimes med hål - topp/botten - HW1 3-polig (RC)
-
HWY231HVajerförregling fäste HW1 utdragbar Coupling (Type 3C) - 1 Plate/ACB (MI)
-
HWY235HVajerförregling fäste HW1 utdragbar Safety (Type 3S/3Sx) - 1 Plate/ACB (MI)
-
HWY260HSALåsdonsadapter OFF-läge utan lås HW1- Ronis/Profalux/Kirk (OLK)
-
HWY269HSALåsdon för hänglås OFF-läge (OLP)
-
HWY270HSAChassilås Ronis HW1 (CL)
-
HWY360HSAOff knapp HW1 (dummy artikel)
-
HWY701Cylinderlås Ronis typ 1 - K1L1/L4
-
HWY702Cylinderlås Ronis typ 2 - K2L2/L4/L5
-
HWY703Cylinderlås Ronis typ 3 - K3L3/L5
-
HWY704Cylinderlås Ronis typ 4 - K4L4
-
HWY705Cylinderlås Ronis typ 5 - K5L5
Tekniska egenskaper
Elektrisk ström
-
Märkström1000 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-266 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-255 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-255 kA
Uthållighet
-
Mekanisk livslängd (omkopplingar)25000
Utrustning
-
Antal växlande hjälpkontakter3
Spänning
-
Nominell isolationsspänning Ui1000 V
-
Nominell impulsskyddspänning Uimp12000 V
-
Typ av matarspänningAC
Resistans
-
Inre resistans50 µΩ
Arkitektur
-
Antal poler3
-
Enhetens konstruktionstypUtdragbar
-
Antal poler3P3D
Utlösning
-
Reaktionstid vid slutning45 ms
Ström
-
Total effektförlust vid nominell märkström110,20 W
