Effektbrytare X160 4-Polig 40kA 63A HNA064H
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Underspänningsutlösare 5 product.page.accessories.products-available -
Hjälp/Signalkontakt 4 product.page.accessories.products-available -
Shuntutlösning 5 product.page.accessories.products-available -
Jordfelsblock MCCB typ A-HI 1 product.page.accessories.products-available -
Beröringsskydd 1 product.page.accessories.products-available -
Vred för effektbrytare 1 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Elektrisk ström
-
Märkström IN63 A
-
Yttersta märkkortslutningbrytförmåga Icu under 400 V AC IEC 60947-240 kA
-
Yttersta märkkortslutningbrytförmåga Icu under 240 V AC IEC 60947-285 kA
-
Driftbrytförmåga Ics under 230 V AC enligt IEC 60947-240 kA
-
Driftbrytförmåga Ics under 400 V AC enligt IEC 60947-220 kA
Arkitektur
-
Antal poler4
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp8000 V
-
Nominell isolationsspänning Ui690 V
-
Märkdriftspänning Ue220 - 415 V
Funktioner
-
UtlösningsenhetTM x
Ström
-
Effektförlust vid IN30 W
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)10000
-
Mekanisk livslängd (omkopplingar)20000
Säkerhet
-
Kapslingsklass (IP)IP4X
Anslutning
-
Area flexibel ledare4 - 70 mm²
-
Area solid ledare4 - 95 mm²
-
AnslutningstypSkruvterminal
Installation, montering
-
Nominellt åtdragningsmoment6 - 6 Nm
-
Monteringsläge/anslutningslägeFramsida
Inställningar
-
Inställning av termisk utlösning ×IN0,63, 0,8, 1
Dimensioner
-
Höjd130 mm
-
Bredd100 mm
-
Djup68 mm
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HNA064H
-
GeneratedProductDatasheet

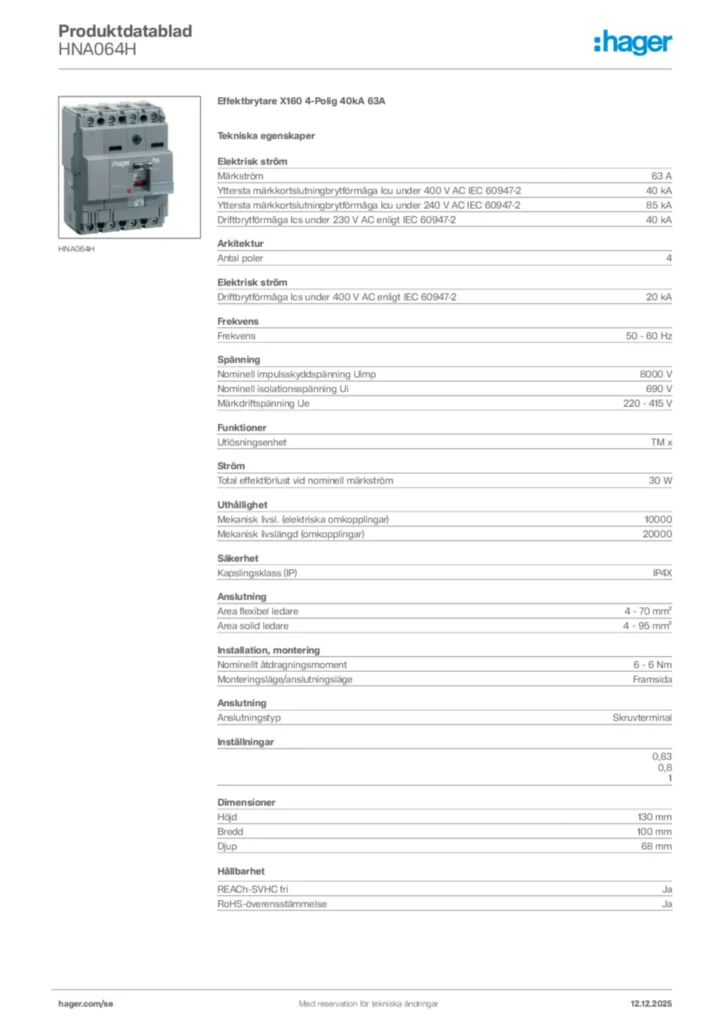

Hager Produktdatablad HNA064H
