Kapsling 3-moduler till fönsterbänkskanaler BR65 med knockouts för kabelförskruvningar
EAN
4012740002554
Förp
1 bit
Kapsling 3-moduler till system BR65 med knockouts för kabelförskruvningar GKEV03WK01
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.must_have_products.title
product.page.accessories.associated-products
-
Fördelningsblock för snabbkopplade installationssystem 1 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 1 product.page.accessories.products-available
product.page.accessories.referenced_by.title
Tekniska egenskaper
Anslutning
-
Antal tillgängliga faser3
-
Antal ledningsinföringar0
-
Typ av monteringSnabbanslutning
Spänning
-
Märkspänning400-400 V
Installation, montering
-
Lämplig för utomhusinstallationNej
-
MonteringVäggkanal
Elektrisk ström
-
Märkström IN25 A
Ström
-
Maximum effektförlust per kapsling vid ΔT=20K15,86 W
-
Maximal effektförlust per skåp vid ΔT=20K vid 50 % av kapslingshöjden12,44 W
-
Maximal effektförlust per skåp vid ΔT=20K vid 75 % av kapslingshöjden15,86 W
Utrustning
-
Antal skenor0
-
Antal rader1
-
Antal grupper0
-
Antal sektioner i bredd3
-
Med låsNej
-
Har neutralanslutningsblockNej
-
Har jordanslutningsblockNej
-
Har monteringsplattaNej
Kapacitet
-
Antal moduler3
-
Antal halva moduls anslutningar per skena0
Funktioner
-
Har skyddshuvudbrytareNej
-
Med kabelgenomföringarNej
Leveransens omfattning
-
Antal jordfelsbrytare i kapsling0
Dimensioner
-
Höjd58 mm
-
Bredd218 mm
-
Djup60 mm
-
Infällnadshöjd60 mm
-
Infällnadsbredd58 mm
-
Inbyggnadsdjup60 mm
-
Antal breddenheter3
Skydd, dörr
-
Antal dörrar1
-
Antal lås1
-
Typ av handtagUnderordnad manuell manövrering
-
Dörr/lock transparentJa
-
Dörrtyp skåpLåsbar dörr
Material
-
MaterialPolyamider (PA)
-
RAL-kod7035
-
FärgLjusgrå
Säkerhet
-
SkyddsklassIsoleringsklass II
-
Slagtålighet IKIK07
-
Kapslingsklass (IP)IP2XC
-
LåstypSnäpplås
-
Glödtråds test650 °C
-
Skyddsklass med dörrIP2XC
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild GKEV03WK01
-
GeneratedProductDatasheet

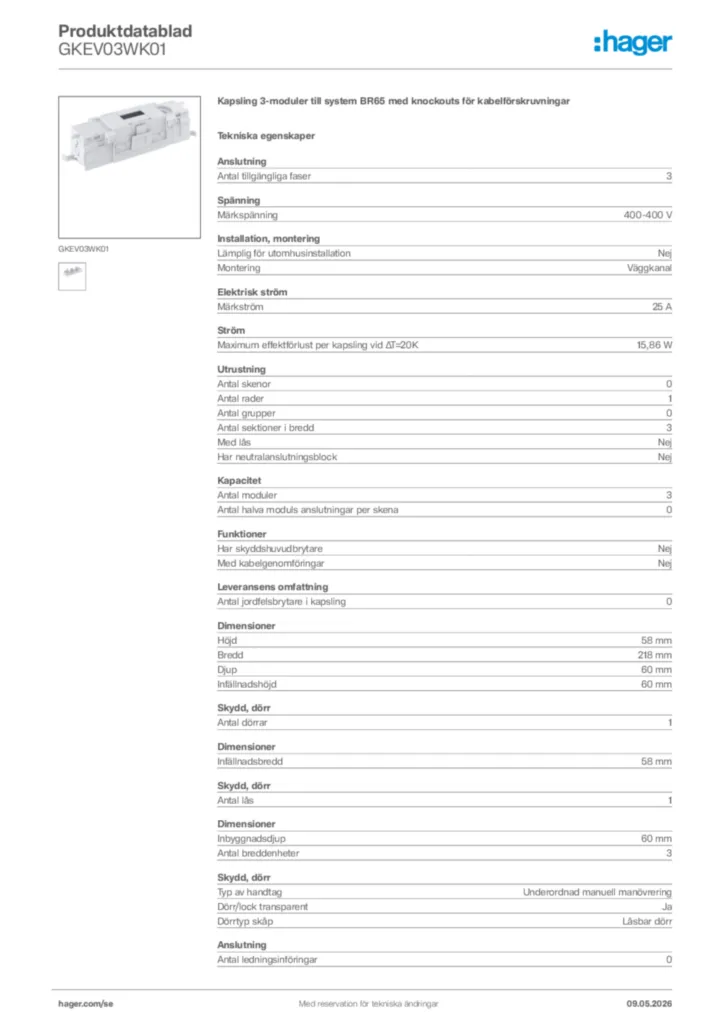

Hager Produktdatablad GKEV03WK01
