Spänning- och fasövervakning EUD100 (E.nr: 3861441) för 230 V. Spänningsövervakning i 3-fas- och 1-fasnätverk med inställningsbar
områdesövervakning, utlösningsfördröjning, omkopplingsfördröjning såväl som övervakning av fassekvensen och fasfelen. Funktionerna och tröskelvärdena ställs in med de fyra potentiometrarna. De 4 indikatorlamporna ger information om enhetens status. Spänningskontrollreläet har en växlande kontakt (250 V, 5 A). som växlar vid fel.
områdesövervakning, utlösningsfördröjning, omkopplingsfördröjning såväl som övervakning av fassekvensen och fasfelen. Funktionerna och tröskelvärdena ställs in med de fyra potentiometrarna. De 4 indikatorlamporna ger information om enhetens status. Spänningskontrollreläet har en växlande kontakt (250 V, 5 A). som växlar vid fel.
EAN
3250615600530
E-nr.
3861441
Förp
1 bit
Spännings/fas-övervakning inställbar 1P+N/3P(N) 1 växlande kontakt 5 A. 1 modul EUD100
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Tekniska egenskaper
Kapacitet
-
Antal moduler1
Frekvens
-
Frekvens50 - 50 Hz
Utlösning
-
Max. tillåten fördröjningstid10 s
Dimensioner
-
Höjd87 mm
-
Bredd17,50 mm
-
Djup65 mm
Spänning
-
Märkdriftspänning Ue230 - 400 V
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EUD100
-
GeneratedProductDatasheet

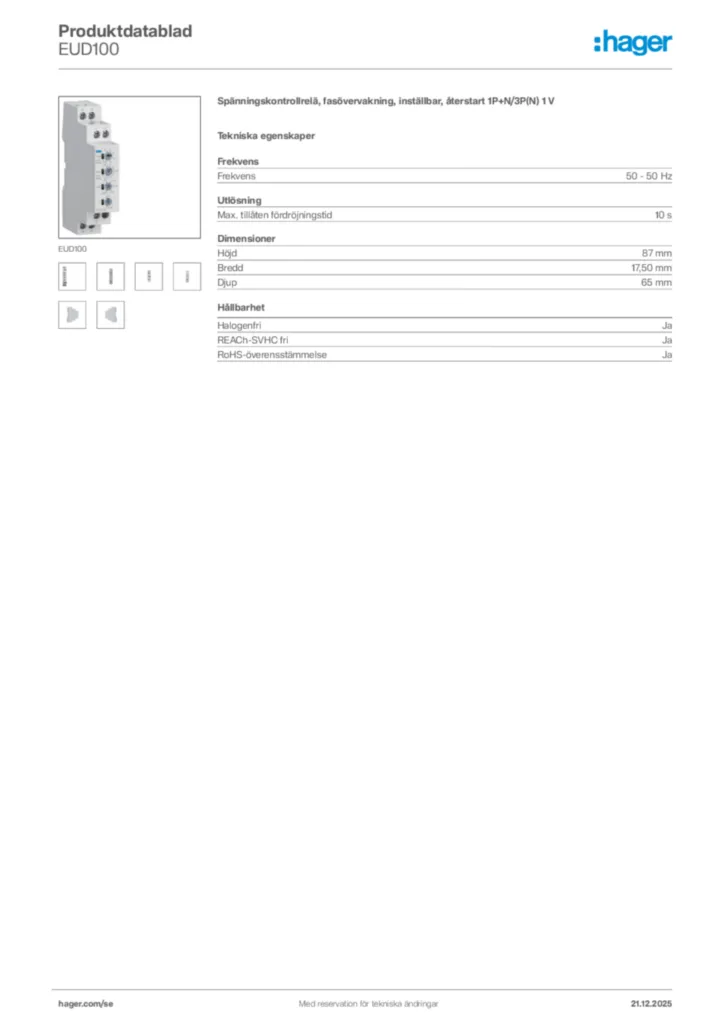

Hager Produktdatablad EUD100
Spänningskontrollrelä, fasövervakning, inställbar, återstart 1P+N/3P(N) 1 V
PDF -
Monteringsanvisning
Installationshandbok en-GB, fr-FR, de-DE, el-GR 2023-04-04
PDF250,22 kB
Installationshandbok nl-NL, sv-SE 2023-04-18
PDF418,24 kB -
Tillverkardeklaration CE
EU-försäkran (DoC) International 2022-11-22
PDF294,76 kB
EU-försäkran (DoC) International 2022-11-22
PDF316,33 kB
