Relä ERD225SDC (E.nr: 4001438) med märkström 25A och med spolspänning 24 V DC i en moduls bredd. Reläet har två normalt öppna (NO) kontakter. Hagers relä har en lång livslängd med 100 000 mekaniska och 30.000 elektriska omkopplingar. Finns i varianter med spolspänningar från 8 / 12, 24 och 230 V.
EAN
3250612230778
E-nr.
4001438
Förp
1 bit
Relä 2 slutande kontakter 25 A, AC-7a. Spole 24 V DC. 1 modul ERD225SDC
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Mekaniska tillbehör 1 product.page.accessories.products-available
product.page.accessories.title-modal
Tekniska egenskaper
Anslutning
-
Anslutningstyp2NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1 - 10 mm²
Elektrisk ström
-
Märkström IN25 A
Kapacitet
-
Antal moduler1
Frekvens
-
Frekvens50 - 50 Hz
Spänning
-
Nominell impulsskyddspänning Uimp4000 V
-
Nominell isolationsspänning Ui250 V
-
Märkdriftspänning Ue230 - 230 V
-
Styrspänning AC0 - 0 V
-
Styrspänning DC24 - 24 V
Användningsförhållanden
-
Driftstemperatur-10 - 50 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Användning
-
DriftskategoriAC-7a/AC-7b
Text
-
SäkerhetstipsBrumfria kontaktorer lämpar sig inte för kontinuerlig drift (24/7); i sådana fall ska industriella kontaktorer användas.
Uthållighet
-
Mekanisk livslängd (omkopplingar)100000
-
Mekanisk livsl. (elektriska omkopplingar)30000
Ström
-
Effektförlust vid IN5,20 W
-
Absorberad startström2,40 VA
Dimensioner
-
Höjd83 mm
-
Bredd17,85 mm
-
Djup60 mm
Utrustning
-
Antal slutande kontakter2
-
Antal NC-kontakter0
-
Med brytare för manuell omkopplingJa
Installation, montering
-
Nominellt åtdragningsmoment1,20 - 1,20 Nm
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ERD225SDC
-
GeneratedProductDatasheet

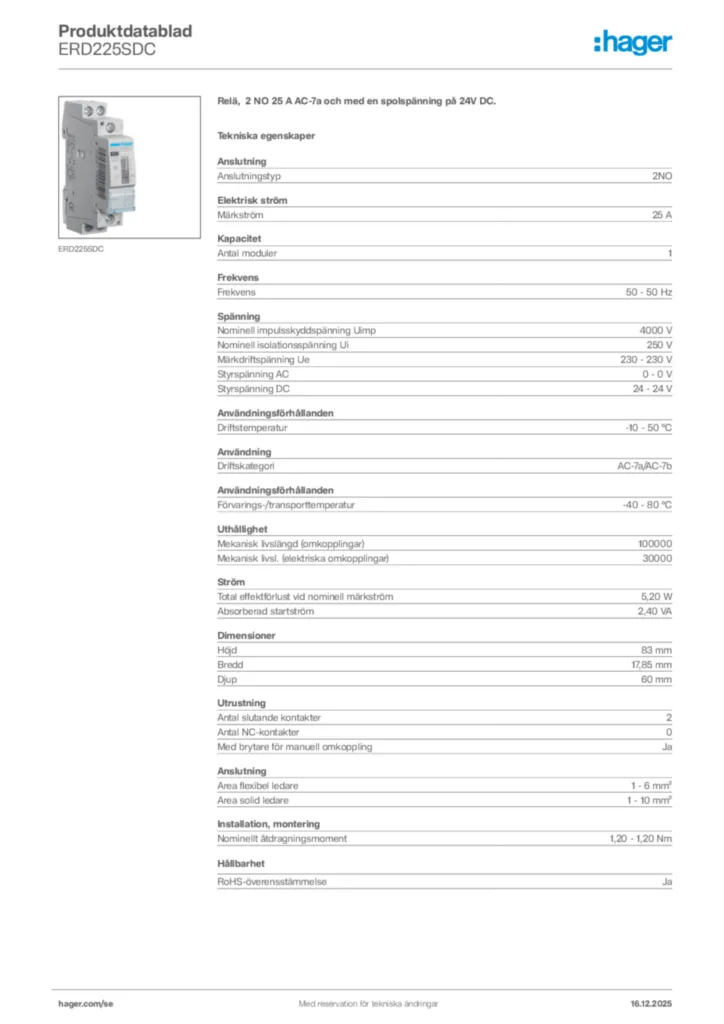

Hager Produktdatablad ERD225SDC
