Relä 1 slutande och 1 öppen kontakt 16 A, AC-7a. Spole 24 V AC. 1 modul ERD218
Relä ERD218 (E.nr: 4025253) med märkström 16A och med spolspänning 24 V AC i en moduls bredd. Reläet har en normalt öppen (NO) kontakt och en normalt stängd (NC) kontakt. Hagers relä har en lång livslängd med 100 000 mekaniska och 30.000 elektriska omkopplingar. Finns i varianter med spolspänningar från 8 / 12, 24 och 230 V.
EAN
3250612400508
E-nr.
4025253
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter
Tekniska egenskaper
Anslutning
-
Anslutningstyp1NC+1NO
-
Antal anslutningar2
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1 - 10 mm²
Elektrisk ström
-
Märkström16 A
Kapacitet
-
Antal moduler1
Frekvens
-
Frekvens50 - 50 Hz
Spänning
-
Nominell impulsskyddspänning Uimp4000 V
-
Nominell isolationsspänning Ui250 V
-
Styrspänning AC24 - 24 V
-
Styrspänning DC0 - 0 V
Användningsförhållanden
-
Driftstemperatur-10 - 50 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)100000
-
Mekanisk livsl. (elektriska omkopplingar)30000
Ström
-
Total effektförlust vid nominell märkström2 W
-
Absorberad startström10,70 VA
Dimensioner
-
Höjd83 mm
-
Bredd17,85 mm
-
Djup60 mm
Utrustning
-
Antal slutande kontakter1
-
Antal öppnande kontakter1
-
Med brytare för manuell omkopplingJa
Installation, montering
-
Nominellt åtdragningsmoment1,20 - 1,20 N
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

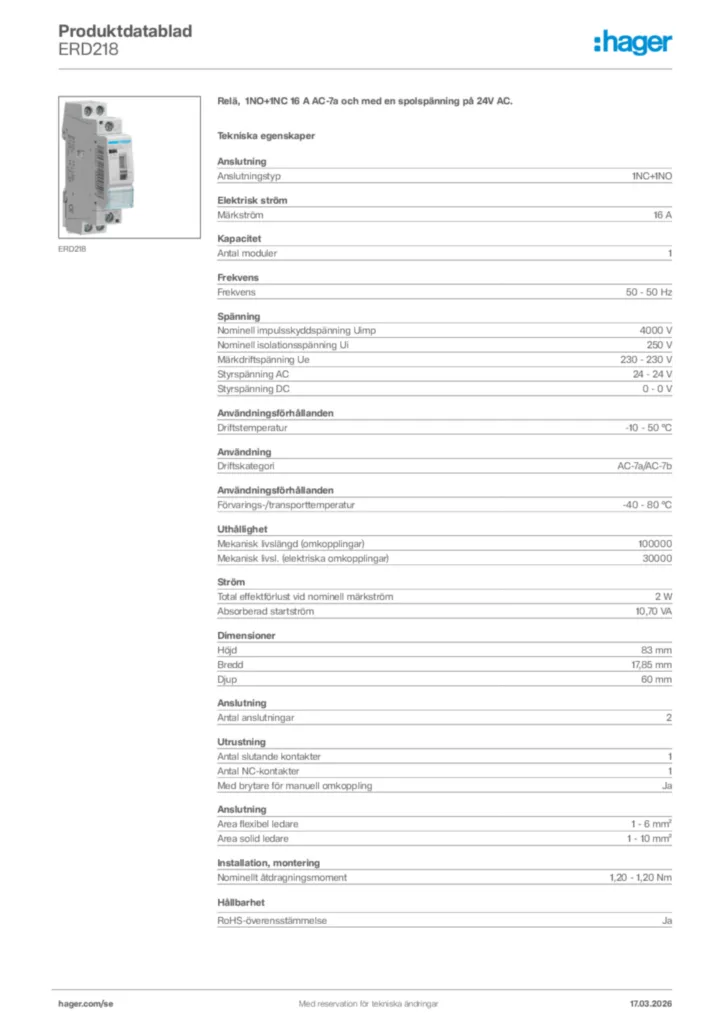

Produktbild ERD218
-
