Impulsrelä med fyra slutande kontakter 16 A, AC-7a. Spole 230 V. 2 modul. EPN540
Impulsrelä EPN540 (E.nr: 4028499) med märkström 16A och med spolspänning 230V i två modulers bredd. Impulsreläet har fyra normalt öppna (NO) kontakter. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.
EAN
3250612369454
E-nr.
4028498
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 4 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Stand-by förbrukning6 mA
-
Acceptabel märkdriftström vid AC116 A
Kapacitet
-
Antal moduler2
Anslutning
-
Anslutningstyp4NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1.5 - 10 mm²
-
Antal anslutningar4
-
AnslutningstypSkruvterminal
Spänning
-
Styrspänning AC230 - 230 V
-
Styrspänning DC110 - 110 V
-
Styrspänning 2110 - 110 V
-
Styrspänning 1230 - 230 V
-
Nominell isolationsspänning Ui400 V
-
Märkdriftspänning Ue250 - 400 V
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-5 - 40 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Ström
-
Total effektförlust vid nominell märkström4,80 W
-
Absorberad startström55 VA
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup63 mm
Belysning
-
Max. lysrörsbelastning800 VA
-
Max. lysrörsbelastning, parallellkompenserad900 VA
Utrustning
-
Antal slutande kontakter4
-
Antal öppnande kontakter0
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EPN540
-
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-13
PDF59,69 kB -

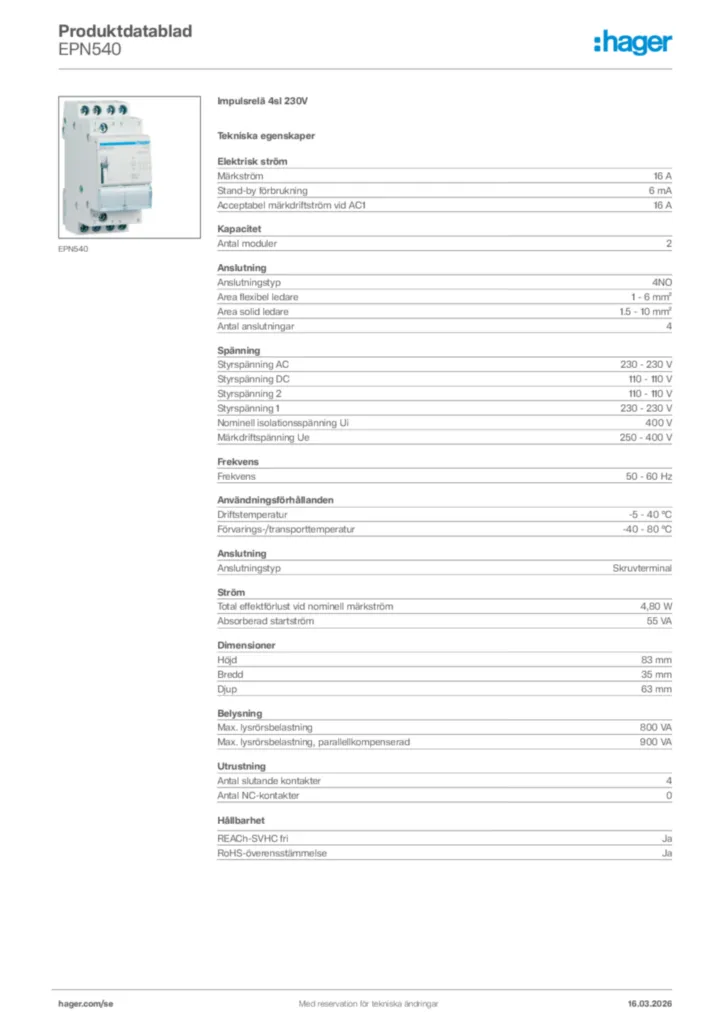

Produktdatablad
