Impulsrelä med 2 slutande och 2 brytande kontakt 16 A, AC-7a. Spole 230 V 2 mod. EPN525
Impulsrelä EPN525 (E.nr: 4028490) med märkström 16A och med spolspänning 230V i två modulers bredd. Impulsreläet har tvån normalt öppna (NO) kontakter och två normalt brytande (NC) kontakter. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.
EAN
3250612369485
E-nr.
4028490
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 1 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Stand-by förbrukning6 mA
-
Acceptabel märkdriftström vid AC116 A
Kapacitet
-
Antal moduler2
Anslutning
-
Anslutningstyp2NC+2NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1.5 - 10 mm²
-
Antal anslutningar4
-
AnslutningstypSkruvterminal
Spänning
-
Styrspänning AC230 - 230 V
-
Styrspänning DC110 - 110 V
-
Styrspänning 2110 - 110 V
-
Styrspänning 1230 - 230 V
-
Nominell isolationsspänning Ui400 V
-
Märkdriftspänning Ue250 - 250 V
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-5 - 40 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Ström
-
Total effektförlust vid nominell märkström2,40 W
-
Absorberad startström55 VA
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup63 mm
Belysning
-
Max. lysrörsbelastning800 VA
-
Max. lysrörsbelastning, parallellkompenserad900 VA
Utrustning
-
Antal slutande kontakter2
-
Antal NC-kontakter2
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EPN525
-

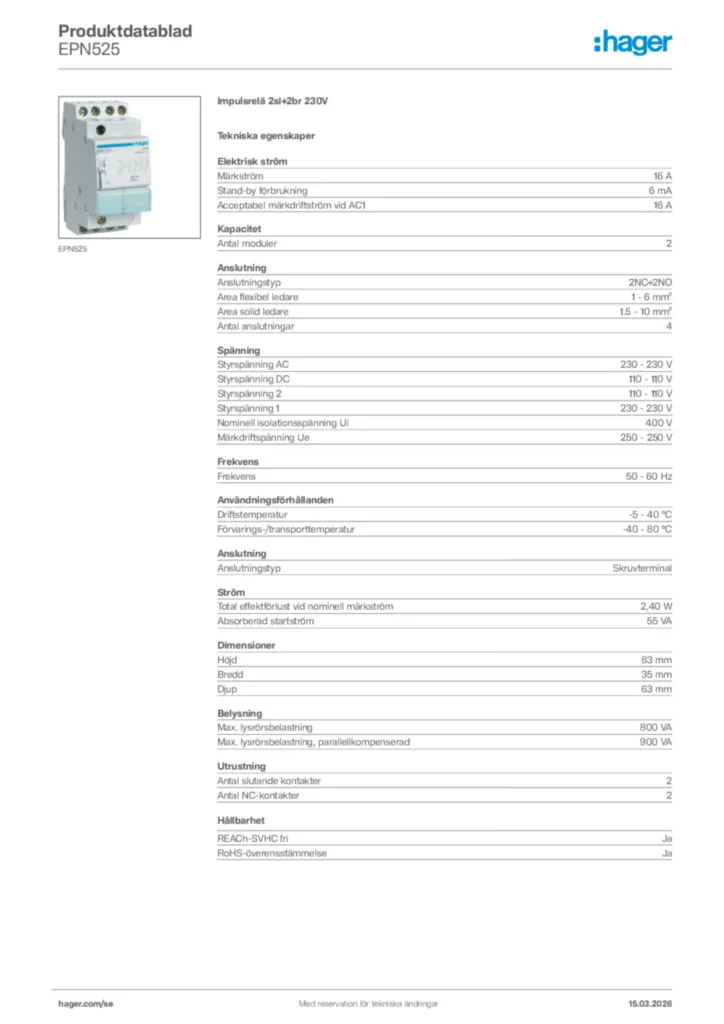

Product datasheet
