Energimätare direktmätning 1-fas 80A, 2 modulers bredd, Modbus, MID-godkänd ECR180D

Energimätare direktmätning 1-fas 80A, 2 modulers bredd, ECR180D (E-nr: 0900284). Denna fyrkvadrantiska Modbus mätare mäter den aktiva och reaktiva energin som används i en elektrisk installation. Enheten är utrustad med en bakgrundsbelyst LCD-display och 3 tryckknappar för att visa Effekter, V, I, PF, F, P, Q och för att konfigurera vissa parametrar. Design och tillverkning av denna mätare uppfyller kraven enligt standard EN 50470-3.

EAN

3250612231447

E-nr.

0900284

Förp

1 st

Hitta återförsäljare

Tillbehör
Tekniska egenskaper
Dokumentation
Fler produkter

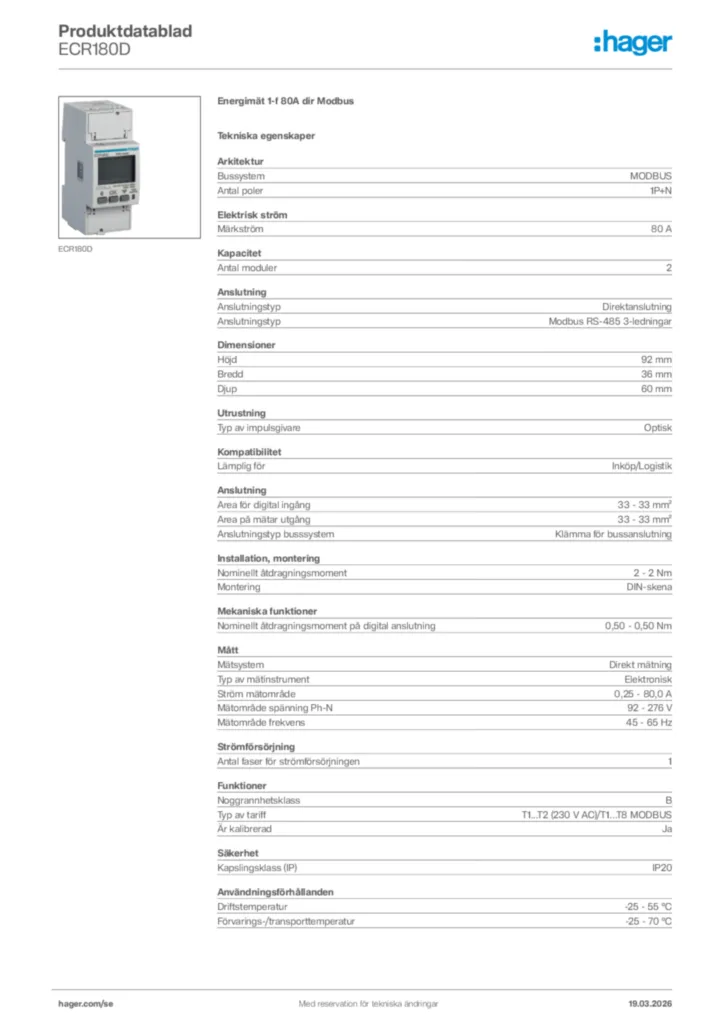

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Tillbehör bussystem 1 tillgängliga produkter

Tekniska egenskaper

Bussystem

MODBUS
Antal poler

1P+N

Märkström

80 A
Maximal mätkretsström

80 A

Antal moduler

2

Höjd

92 mm
Bredd

36 mm
Djup

60 mm

Typ av impulsgivare

Optisk

Lämplig för

Inköp/Logistik

Anslutningstyp

Direktanslutning
Anslutningstyp

Modbus RS-485 3-ledningar
Area för digital ingång

33 - 33 mm²
Area på mätar utgång

33 - 33 mm²
Anslutningstyp busssystem

Klämma för bussanslutning

Nominellt åtdragningsmoment

2 - 2 N

Nominellt åtdragningsmoment på digital anslutning

0,50 - 0,50 N

Mätsystem

Direkt mätning
Typ av mätinstrument

Elektronisk
Ström mätområde

0,25 - 80,0 A
Mätområde spänning Ph-N

92 - 276 V
Mätområde frekvens

45 - 65 Hz

Antal faser för strömförsörjningen

1

Noggrannhetsklass

B
typ av tariff

T1...T2 (230 V AC)/T1...T8 MODBUS
Är kalibrerad

Ja

Kapslingsklass (IP)

IP20

Driftstemperatur

-25 - 55 °C
Förvarings-/transporttemperatur

-25 - 70 °C

Energiförbrukning VA

2 VA
Total effektförlust vid nominell märkström

1 W

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild ECR180D
Installationshandbok

Installationshandbok International 2019-09-26

PDF

1,59 MB

Installationshandbok fi-FI, nn-NO, sv-SE 2019-09-26

PDF

1,59 MB
Produktbilaga

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB

Produktbilaga International 2022-10-04

PDF

836,11 kB
Tekniska broschyrer

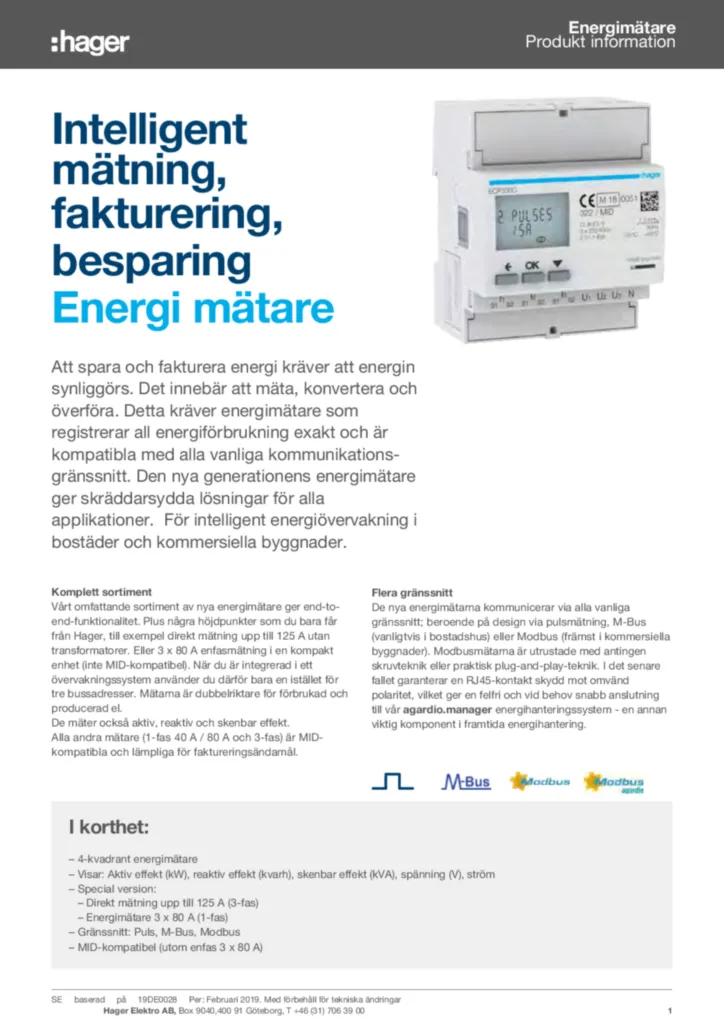

Energimätare

Lösningar för kommersiella byggnader

PDF

1,93 MB
EU-försäkran (DoC)

EU Declaration of Conformity

EU-försäkran (DoC) en-GB 2024-04-15

PDF

456,84 kB

Mer dokumentation
