Disjuntor 1P+N 16A D 6/10kA 1M NGT716

Name: NGT716
Brand: Hager
SKU: NGT716
Price: 31.96 EUR

EAN

3250614630811

Quantidade

12 Peças

Grupo

Preço

31,96 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

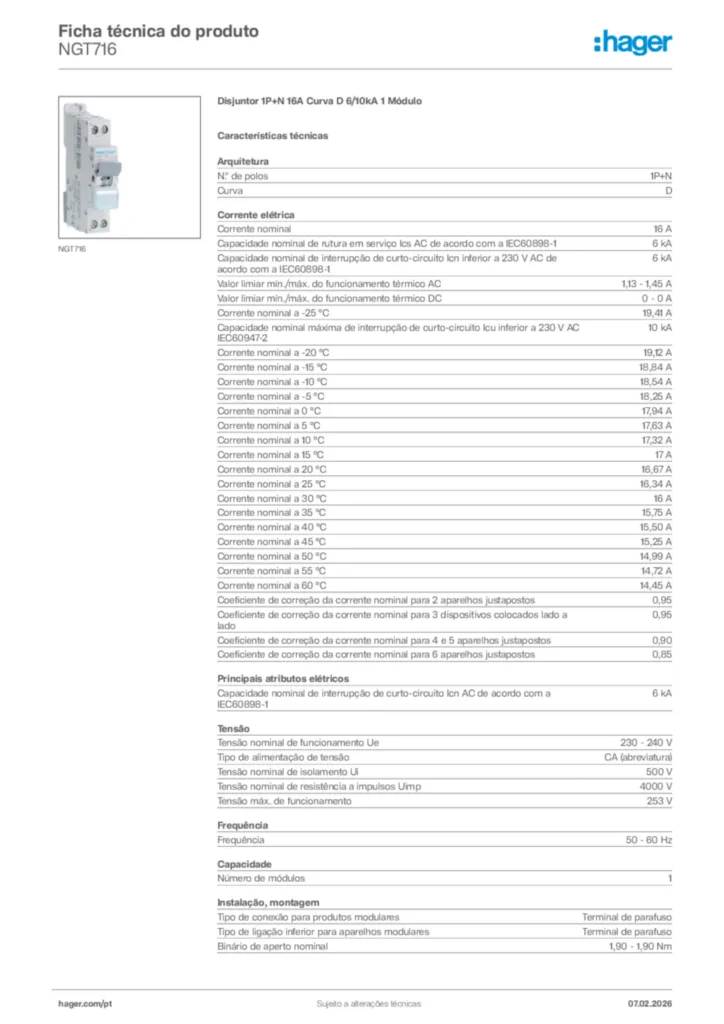

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco diferencial tipo AC 2 produtos disponíveis
Bloco diferencial tipo A-HI 2 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Ver mais 3 outros produtos disponíveis

Características técnicas

N.º de polos

1P+N
Curva

D

Corrente nominal

16 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

6 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

6 kA
Valor limiar mín./máx. do funcionamento térmico AC

1,13 - 1,45 A
Valor limiar mín./máx. do funcionamento térmico DC

0 - 0 A
Corrente nominal a -25 °C

19,41 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

10 kA
Corrente nominal a -20 °C

19,12 A
Corrente nominal a -15 °C

18,84 A
Corrente nominal a -10 °C

18,54 A
Corrente nominal a -5 °C

18,25 A
Corrente nominal a 0 °C

17,94 A
Corrente nominal a 5 °C

17,63 A
Corrente nominal a 10 °C

17,32 A
Corrente nominal a 15 °C

17 A
Corrente nominal a 20 °C

16,67 A
Corrente nominal a 25 °C

16,34 A
Corrente nominal a 30 °C

16 A
Corrente nominal a 35 °C

15,75 A
Corrente nominal a 40 °C

15,50 A
Corrente nominal a 45 °C

15,25 A
Corrente nominal a 50 °C

14,99 A
Corrente nominal a 55 °C

14,72 A
Corrente nominal a 60 °C

14,45 A
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos

0,95
Coeficiente de correção da corrente nominal para 3 dispositivos colocados lado a lado

0,95
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos

0,90
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos

0,85

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

6 kA

Tensão nominal de funcionamento Ue

230 - 240 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

253 V

Frequência

50 - 60 Hz

Número de módulos

1

Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Binário de aperto nominal

1,90 - 1,90 Nm

Potência total dissipada em IN

3,80 W

Temperatura de funcionamento

-25 - 60 °C
Altitude

2000 m

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Índice de proteção IP

IP20

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados

Altura

84,70 mm
Largura

17,70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
