O Disjuntor 1P+N 10A Curva C 6/10KA 1 Módulo referência:NFT710 foi projetado para proteger os circuitos elétricos contra sobrecargas e curtos-circuitos. Sua capacidade de interrupção de 6 a 10kA e sua curva C permitem uma desconexão rápida em caso de sobrecargas moderadas, ideal para instalações terciárias. Graças aos seus bornes desalinhados em 1 módulo, é compacto e permite otimizar o espaço utilizado no quadro elétrico.

EAN

3250614630699

Quantidade

12 Peças

Grupo

Disjuntores modulares (unipolares e multipolares)

Disjuntor 1P+N 10A Curva C 6/10KA 1 Módulo NFT710

Name: NFT710
Brand: Hager
SKU: NFT7102
Price: 30.95 EUR

Preço

30,95 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

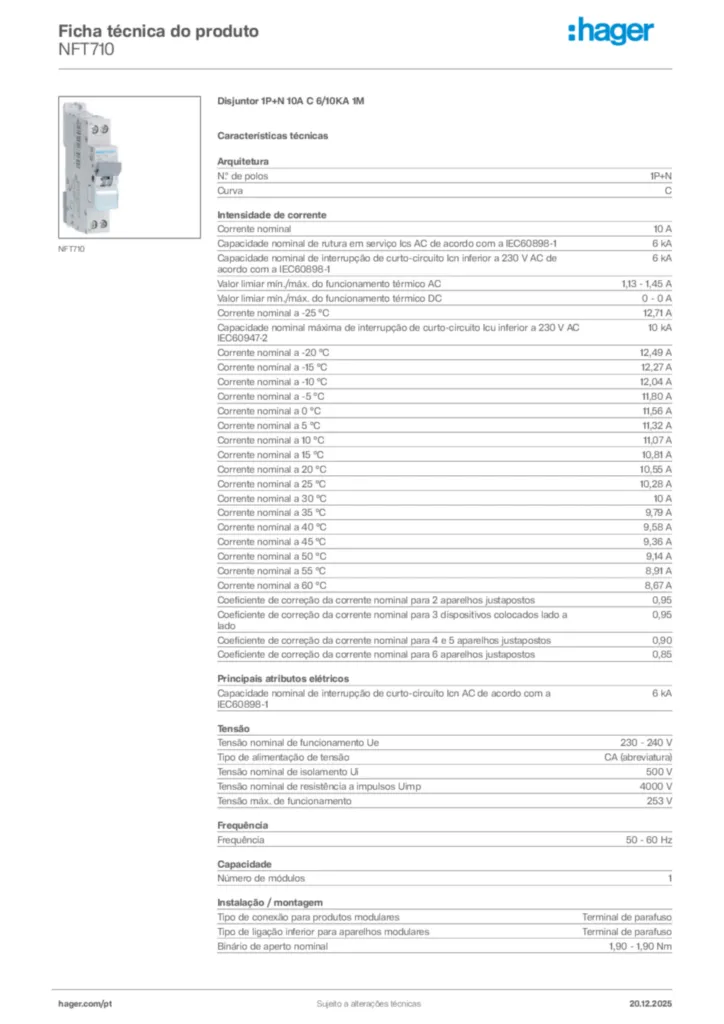

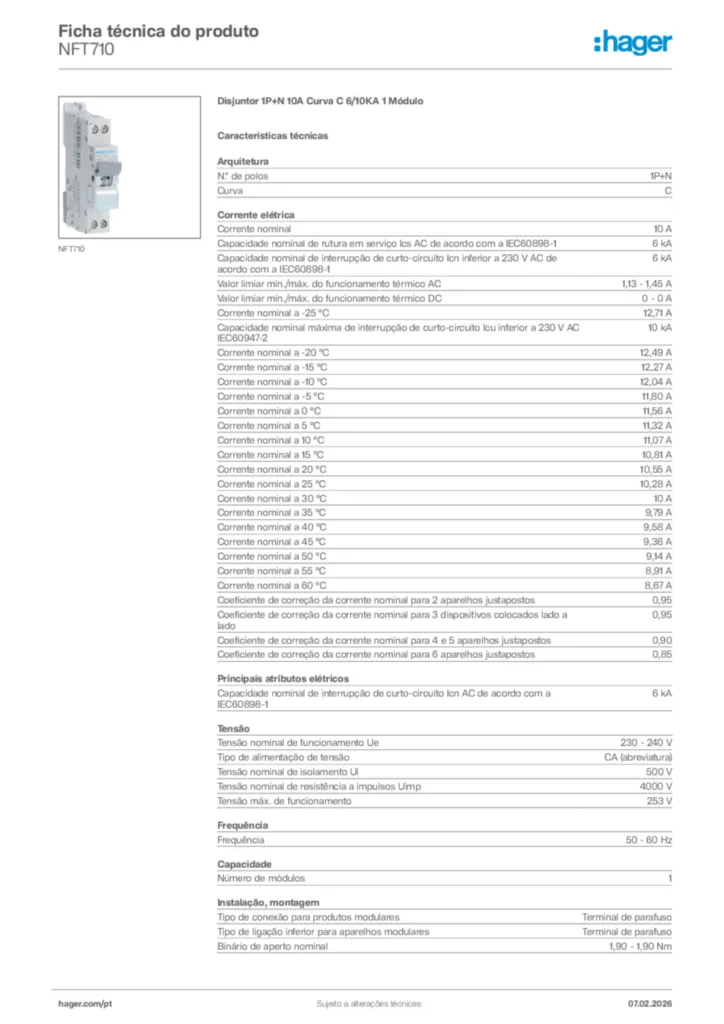

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Actuação por subtensão e sobretensão 1 produtos disponíveis

3 produtos disponíveis

Características técnicas

Corrente nominal IN

10 A
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

6 kA
Poder de corte asignado Icn a 230V AC de acordo com IEC 60898-1

6 kA
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-2

10 kA
Corrente nominal a -15 °C

12,27 A
Corrente nominal a -10 °C

12,04 A
Corrente nominal a -5 °C

11,80 A
Corrente nominal a 0 ºC

11,56 A
Corrente nominal a 5 °C

11,32 A
Corrente nominal a 10 °C

11,07 A
Corrente nominal a 15 °C

10,81 A
Corrente nominal a 20 ºC

10,55 A
Corrente nominal a 25 °C

10,28 A
Corrente nominal a 30 °C

10 A
Corrente nominal a 35 °C

9,79 A
Corrente nominal a 40 ºC

9,58 A
Corrente nominal a 45 ºC

9,36 A
Corrente nominal a 50 ºC

9,14 A
Corrente nominal a 55 °C

8,91 A
Corrente nominal a 60 °C

8,67 A
Poder de corte de serviço conforme EC 947.2 50Hz

75 %
Poder de corte de serviço conforme EN60898

6 kA
Pdc limite em c.a. 230V (EN 60947-2)

10 kA

N.º de polos

1P+N
Curva

C

Número de módulos

1

Capacidade nominal de interrupção de curto-circuito Icn segundo IEC 60898-1

6 kA

Binário de aperto nominal

1,90 - 1,90 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

230 - 240 V
Tipo de alimentação de tensão

CA
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

0,75 - 16,0 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

0,75 - 10,0 mm²

Classe de proteção de entrada (IP)

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

3
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 60 °C

Perda de potência na entrada IN

2,50 W

Tipo de ligação

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados

Altura

84,70 mm
Largura

17,70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
