Disjuntor 1P 40A Curva D 10/15kA 1 Módulo NDN140

Name: NDN140
Brand: Hager
SKU: NDN1404

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Produtos complementares:

NSN140

Acessórios
Características técnicas
Valor ambiental
Documentos

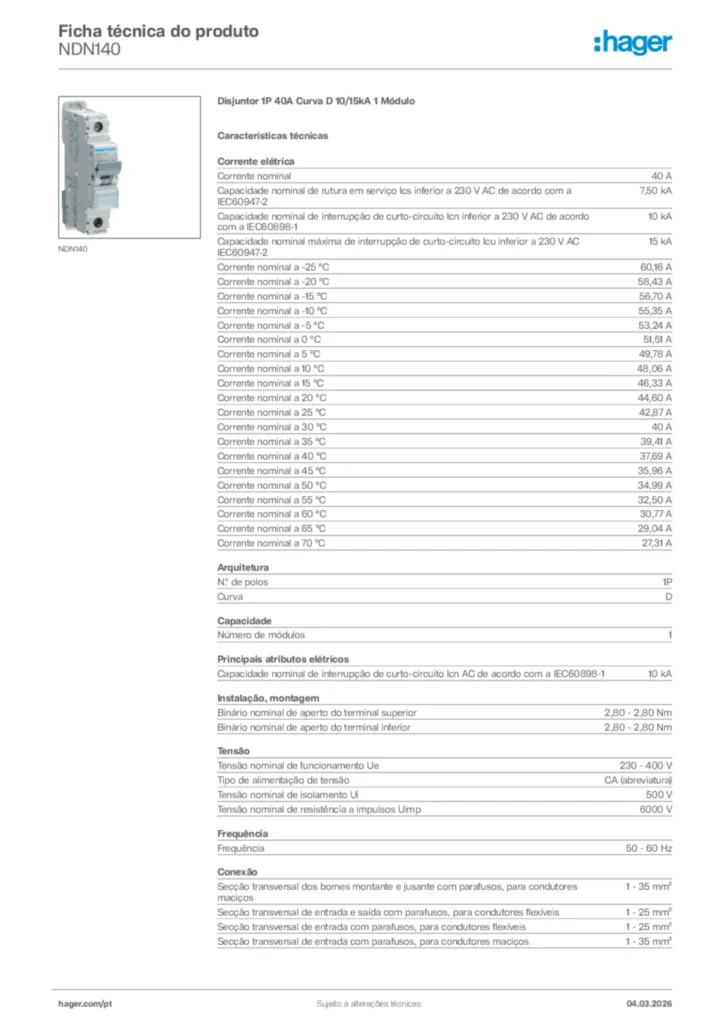

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Actuação por subtensão e sobretensão 1 produtos disponíveis

Características técnicas

Corrente nominal IN

40 A
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

7,50 kA
Poder de corte asignado Icn a 230V AC de acordo com IEC 60898-1

10 kA
Capacidade máxima de quebra de curto-circuito ICU AC IEC 60947-2

15 kA
Corrente nominal a -15 °C

56,70 A
Corrente nominal a -10 °C

55,35 A
Corrente nominal a -5 °C

53,24 A
Corrente nominal a 0 ºC

51,51 A
Corrente nominal a 5 °C

49,78 A
Corrente nominal a 10 °C

48,06 A
Corrente nominal a 15 °C

46,33 A
Corrente nominal a 20 ºC

44,60 A
Corrente nominal a 25 °C

42,87 A
Corrente nominal a 30 °C

40 A
Corrente nominal a 35 °C

39,41 A
Corrente nominal a 40 ºC

37,69 A
Corrente nominal a 45 ºC

35,96 A
Corrente nominal a 50 ºC

34,99 A
Corrente nominal a 55 °C

32,50 A
Corrente nominal a 60 °C

30,77 A
Corrente nominal a 65 °C

29,04 A
Corrente nominal a 70 °C

27,31 A
Poder de corte de serviço conforme EC 947.2 50Hz

50 %
Poder de corte de serviço conforme EN60898

7,50 kA

N.º de polos

1P
Curva

D

Número de módulos

1

Capacidade nominal de interrupção de curto-circuito Icn segundo IEC 60898-1

10 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

230 - 400 V
Tipo de alimentação de tensão

CA
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Classe de proteção de entrada (IP)

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

2
Temperatura de funcionamento

-25 - 70 °C

Perda de potência na entrada IN

3,71 W

Tipo de ligação

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

17,50 mm
Profundidade

70 mm
