Disjuntores Magneto-térmicos

NDN125

Name: NDN125
Brand: Hager
SKU: NDN1254
Price: 46.06 EUR

EAN

3250614611483

Quantidade

12 PCEs

Grupo

46,06 €

/ Uni. *

Características técnicas
Documentos
Acessórios
Mais produtos

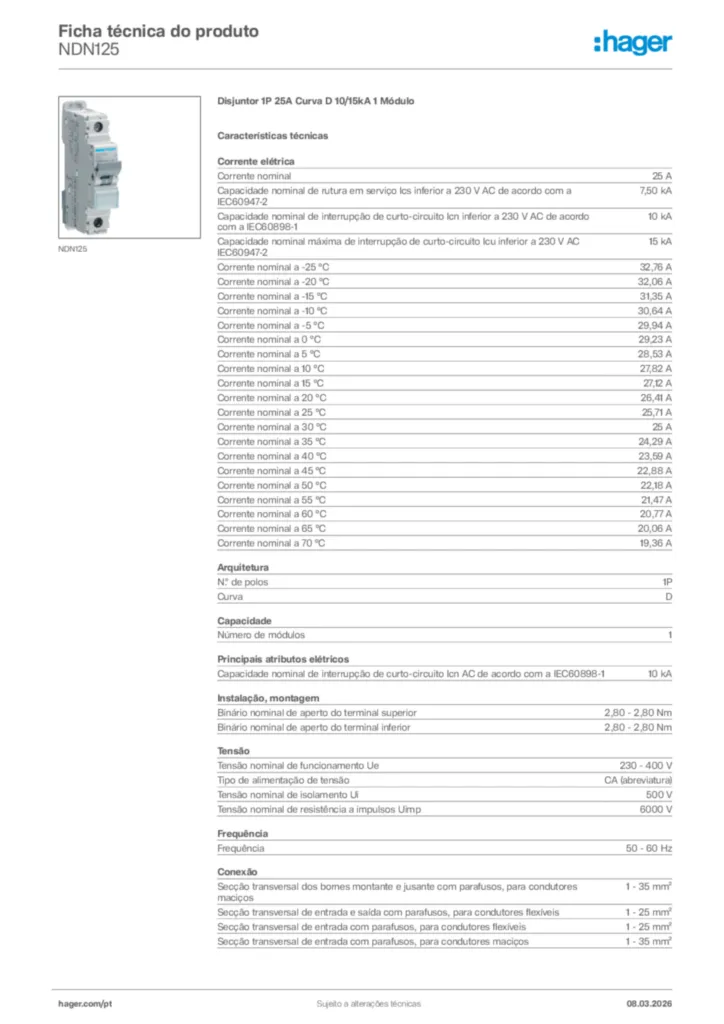

Descarregar ficha técnica

Características técnicas

Posição do neutro

Sem neutro
Número de polos protegidos

1
Nº de pólos

1 P
Tipo de pólos

1 P
Curva

D

Com corte do neutro

Não

Nº de módulos

1

Alinhamento dos bornes superiores para aparelhos modulares

Terminal alinhado
Alinhamento dos bornes inferiores para aparelhos modulares

Terminais alinhados

Poder de corte estipulado

10 kA
Tensão alternada estipulada de utilização

230 / 400 V
Tipo de tensão de alimentação

AC

Tensão estipulada de isolamento

500 V
Tensão estipulada de resistência ao choque

6000 V
ueminimum

12 V

Intensidade nominal

25 A
Poder de corte de serviço conforme EN60898

7.5 kA
Valor nível min/máx de funcionamento térmico em alternada

1.13 / 1.45 In
Valor nível min/máx de funcionamento magnético em alternada

10 / 14.4 In
Valor do nível min./máx. de funcionamento magnético em DC

15 / 30 In
Valor do nível min./máx. de funcionamento térmico em DC

1.13 / 1.45 In
Corrente nominal a -10°C de acordo com IEC 60947

36.2 A
Corrente nominal a -15°C de acordo com IEC 60947

36.7 A
Corrente nominal a -20°C de acordo com IEC 60947

37.3 A
Corrente nominal a -25°C de acordo com IEC 60947

37.8 A
Corrente nominal a -5°C de acordo com IEC 60947

35.7 A
Corrente atribuída a 0°C de acordo com IEC 60947

35.2 A
Corrente nominal a 10°C de acordo com IEC 60947

34.1 A
Corrente nominal a 15°C de acordo com IEC 60947

33.6 A
Corrente nominal a 20°C de acordo com IEC 60947

33.1 A
Corrente nominal a 25°C de acordo com IEC 60947

32.5 A
Corrente nominal a 30°C de acordo com IEC 60947

32 A
Corrente nominal a 35°C de acordo com IEC 60947

30.3 A
Corrente nominal a 40°C de acordo com IEC 60947

28.5 A
Corrente nominal a 45°C de acordo com IEC 60947

26.8 A
Corrente nominal a 5°C de acordo com IEC 60947

34.6 A
Corrente nominal a 50°C de acordo com IEC 60947

25 A
Corrente nominal a 55°C de acordo com IEC 60947

23.3 A
Corrente nominal a 60°C de acordo com IEC 60947

21.5 A
Corrente nominal a 65°C de acordo com IEC 60947

19.8 A
Corrente nominal a 70°C de acordo com IEC 60947

18 A
Poder de corte estipulado 230V 50Hz

10 kA
Pdc limite em c.a. 230V ( EN 60947-2)

15 kA
Pdc último em c.a. 240V (NF EN 60947-2)

15 kA
Poder de corte asignado Icn a 240V AC de acordo com IEC 60898-1

10 kA
icu220vaciec609472

15 kA

Corrente nominal a -25°C

32.76 A
Corrente nominal a -20°C

32.06 A
Corrente nominal a -15°C

31.35 A
Corrente nominal a -10°C

30.64 A
Corrente nominal a -5°C

29.94 A
Corrente atribuída a 0°C

29.23 A
Corrente nominal a 5°C

28.53 A
Corrente nominal a 10°C

27.82 A
Corrente nominal a 25°C

25.71 A
Corrente estipulada a 30ºC

25 A
Corrente estipulada a 35ºC

24.29 A
Corrente estipulada a 40ºC

23.59 A
Corrente estipulada a 45ºC

22.88 A
Corrente estipulada a 50ºC

22.18 A
Corrente estipulada a 55ºC

21.47 A
Corrente estipulada a 60ºC

20.77 A
Corrente nominal a 65°C

20.06 A
Corrente estipulada a 70ºC

19.36 A

Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos

1
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos

0.95
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos

0.9
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos

0.85
Coeficiente de correcção do disparo magnético a 100Hz

1.1
Coeficiente de correcção do disparo magnético a 200Hz

1.2
Coeficiente de correcção do disparo magnético a 400Hz

1.5
Coeficiente de correcção do disparo magnético a 60Hz

1.1

Profundidade produto instalado

70 mm
Altura produto instalado

83 mm
Largura produto instalado

17.5 mm

etimfrequency

50 a 60 Hz

Potência activa máxima dissipada por pólo de acordo com norma de produto

4.5 W
Potência total dissipada em IN

3.37 W
Potência dissipada por pólo

3.37 W

Nº de manobras eléctricas em ciclos

4000
Nº de manobras mecânicas

20000

Tipo de conexão para produtos modulares

Terminal de parafuso
Binário de aperto

2,8Nm
Tipo de tranca alta para produtos modulares

não aplicável
Tipo de clip de fixação sobre calha DIN para aparelhos modulares

plástico
Tipo de ligação inferior para aparelhos modulares

Terminal Biconnect
Elevada desmontagem para produtos modulares

Sim
Desmontabilidade inferior para aparelhos modulares

Sim
Adaptado para montagem encastrada

Sim

Secção máx.de ligação dos term. a jusante, ligações a parafuso, p/cabo flexível

1 / 25 mm²
Secção de ligação dos bornes a jusante com parafusos, em cabo rígido

1 / 35 mm²
Secção de ligação dos bornes a montante com parafusos, em cabo rígido

1 / 35 mm²
Capacidade de ligação de terminais de parafuso a montante com cabo flexível

1 / 25 mm²
Posição das gaiolas a jusante para a entrega

fechados
Posição das gaiolas a montante para a entrega

abertos
