Disjuntor 1P 0,5A Curva D 10/15kA 1 Módulo NDN100

Name: NDN100
Brand: Hager
SKU: NDN1004

EAN

3250614611384

Quantidade

12 Peças

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

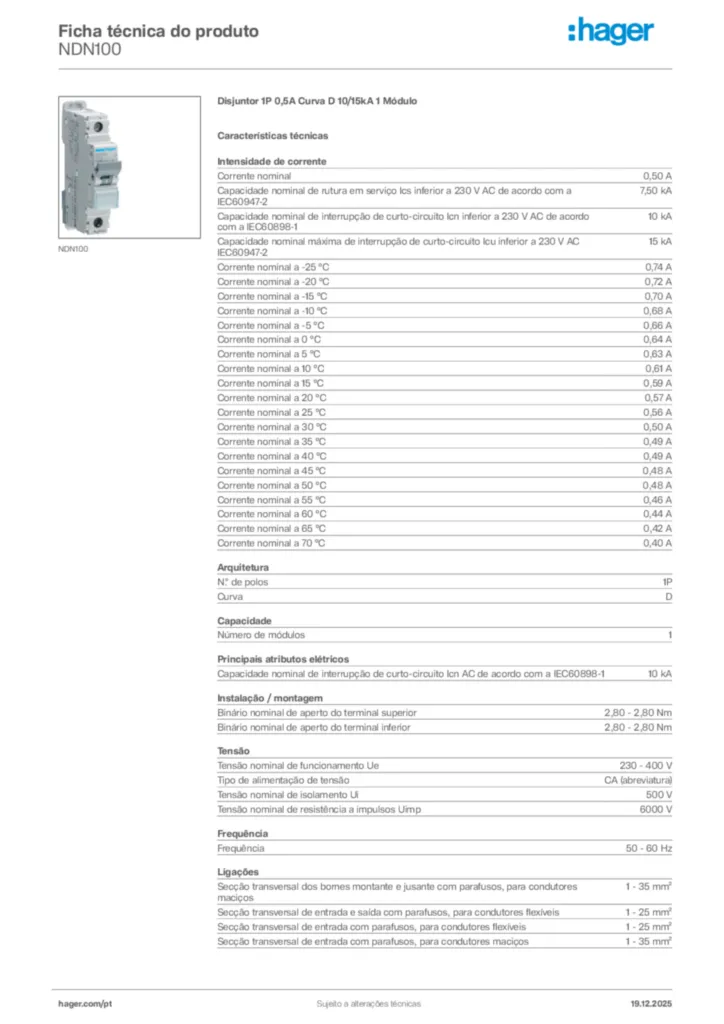

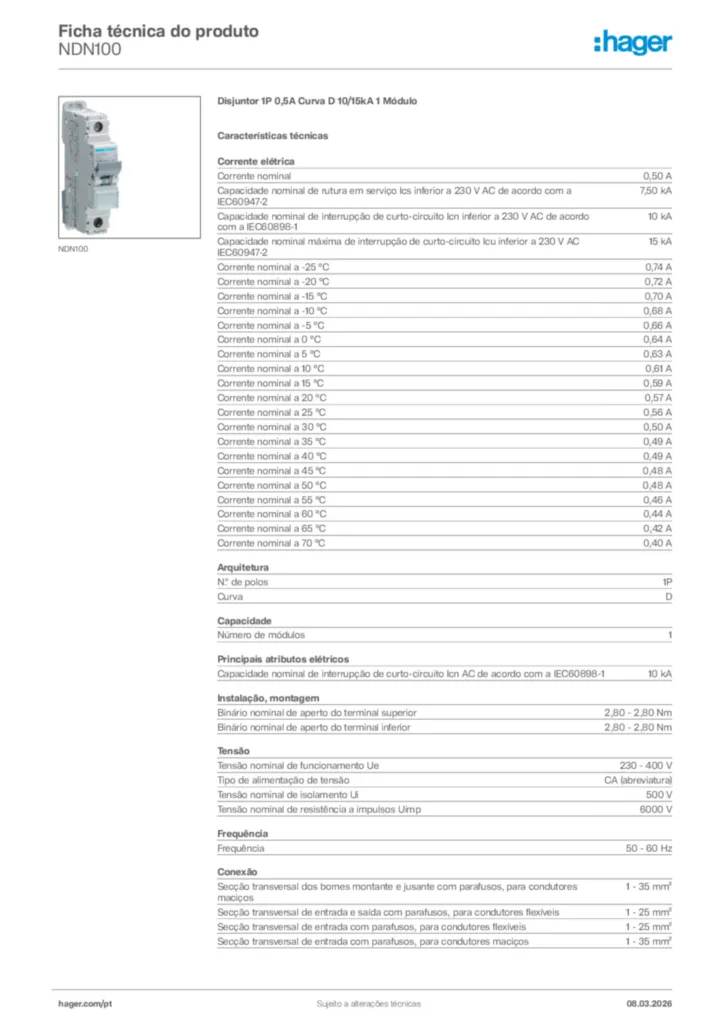

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Libertação de baixa e sobretensão 1 produtos disponíveis

Características técnicas

Corrente nominal

0,50 A
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

7,50 kA
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

10 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

15 kA
Corrente nominal a -25 °C

0,74 A
Corrente nominal a -20 °C

0,72 A
Corrente nominal a -15 °C

0,70 A
Corrente nominal a -10 °C

0,68 A
Corrente nominal a -5 °C

0,66 A
Corrente nominal a 0 °C

0,64 A
Corrente nominal a 5 °C

0,63 A
Corrente nominal a 10 °C

0,61 A
Corrente nominal a 15 °C

0,59 A
Corrente nominal a 20 °C

0,57 A
Corrente nominal a 25 °C

0,56 A
Corrente nominal a 30 °C

0,50 A
Corrente nominal a 35 °C

0,49 A
Corrente nominal a 40 °C

0,49 A
Corrente nominal a 45 °C

0,48 A
Corrente nominal a 50 °C

0,48 A
Corrente nominal a 55 °C

0,46 A
Corrente nominal a 60 °C

0,44 A
Corrente nominal a 65 °C

0,42 A
Corrente nominal a 70 °C

0,40 A

N.º de polos

1P
Curva

D

Número de módulos

1

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA

Tensão nominal de funcionamento Ue

230 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

60 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

0,14 W

N.º de manobras elétricas em ciclos

4000
N.º de manobras mecânicas

20000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

83 mm
Largura

17,50 mm
Profundidade

70 mm
