Disjuntor 1P 20A Curva B 10/15kA 1 Módulo NBN120
EAN
3250614613739
Quantidade
12 Peças
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Produtos complementares:
Complete seu sistema
Acessórios opcionais
-
Bloqueio das funções de bloqueio 1 produtos disponíveis -
Tampa de terminais 1 produtos disponíveis -
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis -
Sob tensão da bobina 1 produtos disponíveis -
Disparador de tensão 2 produtos disponíveis -
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Complete seu sistema
-
MZN175
Peça p/encravamento do punho
10,76 € / Uni.*
-
MZN120
Cobre bornes p/disjuntores 1P=1M
4,93 € / Uni.*
-
LZ060
Intercalar de dissipação 1/2M
1,51 € / Uni.*
-
MZ206
Bobina mínima tensão 230V AC 1M
54,36 € / Uni.*
-
MZ204
Bobina p/emissão corrente 12-48V CC 1M
55,48 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
55,48 € / Uni.*
-
MZ212Bobina detecção de sobretensão 230V AC
63,20 € / Uni.*
-
MZ202Contacto sinalização de defeito 1/2M
33,55 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
33,55 € / Uni.*
-
KDN163BPente de lig. 1P 63A (forq.) 10mm² 57M
17,34 € / Uni.*
Características técnicas
Intensidade de corrente
-
Corrente nominal20 A
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-27,50 kA
-
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-110 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-215 kA
-
Corrente nominal a -25 °C25,08 A
-
Corrente nominal a -20 °C24,66 A
-
Corrente nominal a -15 °C24,24 A
-
Corrente nominal a -10 °C23,80 A
-
Corrente nominal a -5 °C23,36 A
-
Corrente nominal a 0 °C22,91 A
-
Corrente nominal a 5 °C22,45 A
-
Corrente nominal a 10 °C21,98 A
-
Corrente nominal a 15 °C21,51 A
-
Corrente nominal a 20 °C21,02 A
-
Corrente nominal a 25 °C20,51 A
-
Corrente nominal a 30 °C20 A
-
Corrente nominal a 35 °C19,47 A
-
Corrente nominal a 40 °C18,93 A
-
Corrente nominal a 45 °C18,37 A
-
Corrente nominal a 50 °C17,80 A
-
Corrente nominal a 55 °C17,20 A
-
Corrente nominal a 60 °C16,58 A
-
Corrente nominal a 65 °C15,94 A
-
Corrente nominal a 70 °C15,28 A
Arquitetura
-
N.º de polos1P
-
CurvaB
Capacidade
-
Número de módulos1
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-110 kA
Instalação / montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Tensão
-
Tensão nominal de funcionamento Ue230 - 400 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Ligações
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
ìndice de proteção
-
Índice de proteção IPIP20
-
Distância da grelha60 mm
Condições de utilização
-
Grau de poluição de acordo com IEC60664/IEC60947-22
-
Classe de limitação da energia I²t3
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Potência total dissipada em IN2,56 W
Endurância
-
N.º de manobras elétricas em ciclos4000
-
N.º de manobras mecânicas20000
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura17,50 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-
Product datasheet

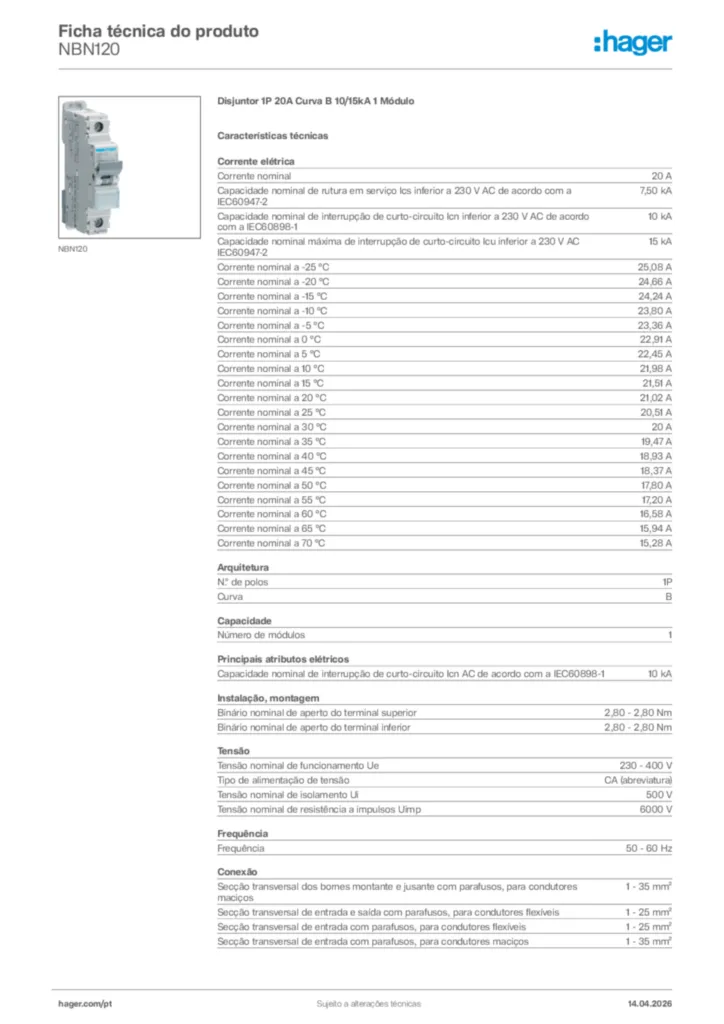

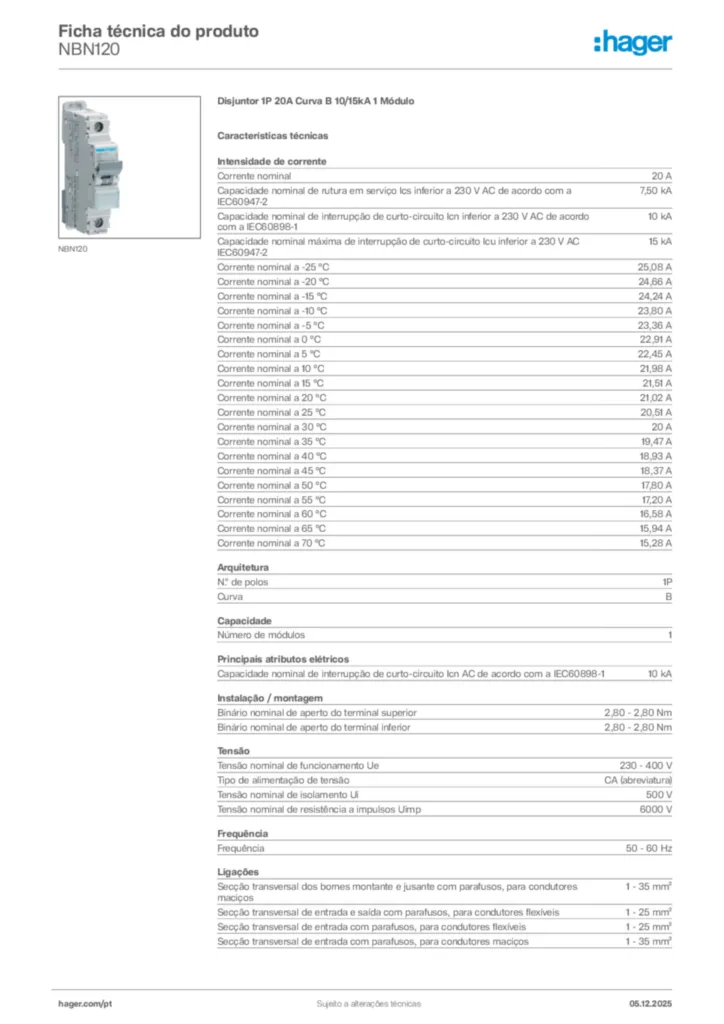

Hager Ficha técnica do produto NBN120
