EAN

3250613177508

Quantidade

1 Uni.

Grupo

Disjuntores de caixa moldada

Disjuntor P160 TM 4P-4D 125A 50kA HMS126DC

Name: HMS126DC
Brand: Hager
SKU: HMS126DC20
Price: 460.07 EUR

Preço

460,07 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

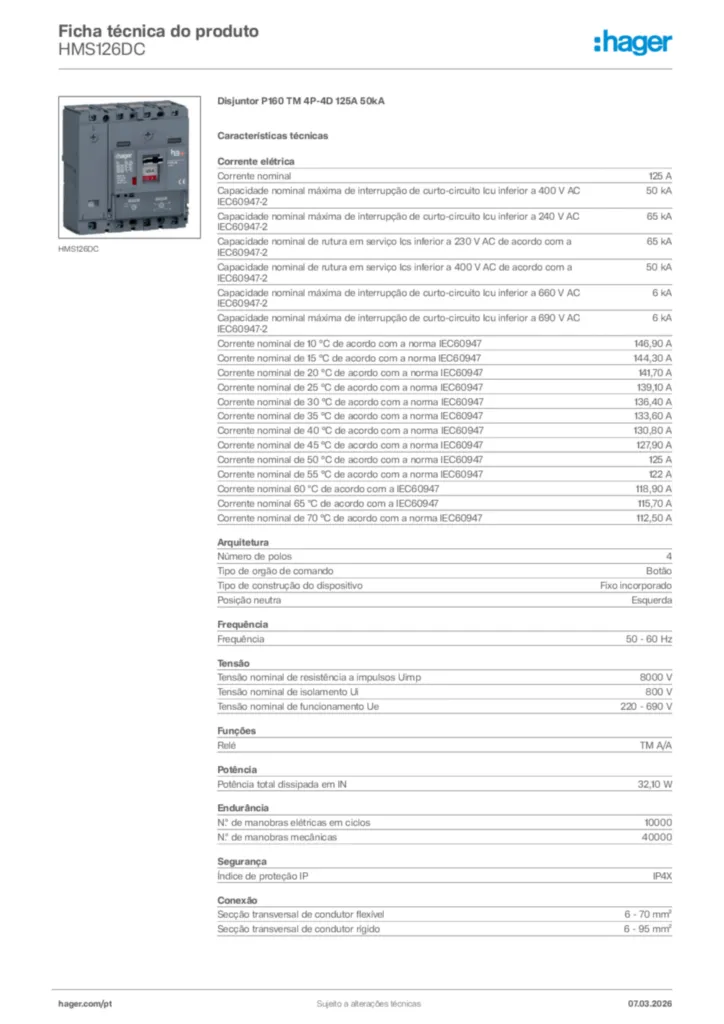

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 8 produtos disponíveis
Adaptador de cabos auxiliares 2 produtos disponíveis
Funções de ligação 6 produtos disponíveis
Bloco de contacto auxiliar 4 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Bloqueio das funções de bloqueio 5 produtos disponíveis

Características técnicas

Corrente nominal IN

125 A
Pdc limite em c.a. 400V (EN 60947-2)

50 kA
Pdc limite em c.a. 240V (EN 60947-2)

65 kA
Capacidade nominal de rutura em serviço (Ics) abaixo de 230 V CA, de acordo com a norma IEC 60947-2

65 kA
Capacidade nominal de quebra de serviço ICS abaixo de 400 V AC de acordo com a norma IEC 60947-2

50 kA
Pdc limite em c.a. 660V (EN 60947-2)

6 kA
Pdc limite em c.a. 690V (EN 60947-2)

6 kA
Corrente nominal a 10°C de acordo com IEC 60947

146,90 A
Corrente nominal a 15°C de acordo com IEC 60947

144,30 A
Corrente nominal a 20°C de acordo com IEC 60947

141,70 A
Corrente nominal a 25°C de acordo com IEC 60947

139,10 A
Corrente nominal a 30°C de acordo com IEC 60947

136,40 A
Corrente nominal a 35 ºC de acordo com a norma IEC 60947

133,60 A
Corrente nominal a 40 ºC de acordo com a norma IEC 60947

130,80 A
Corrente nominal a 45°C de acordo com IEC 60947

127,90 A
Corrente nominal a 50°C de acordo com IEC 60947

125 A
Corrente nominal a 55°C de acordo com IEC 60947

122 A
Corrente nominal a 60 ºC de acordo com a norma IEC 60947

118,90 A
Corrente nominal a 65°C de acordo com IEC 60947

115,70 A
Corrente nominal a 70°C de acordo com IEC 60947

112,50 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Abertura para a esquerda

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Unidade de disparo

TM A/A

Perda de potência na entrada IN

32,10 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Classe de proteção de entrada (IP)

IP4X

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Tipo de ligação

Terminal de parafuso

Bloqueável

Sim

Marca de regulação do térmico

0,63, 0,8, 1

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

130 mm
Largura

120 mm
Profundidade

97 mm

Posição de montagem/ligação

Frente
Binário de aperto nominal

6 - 6 Nm
Binário nominal de aperto do terminal inferior

6 - 6 Nm
Binário nominal de aperto do terminal superior

6 - 6 Nm

Proteção instantânea (li): coeficiente de ajuste do mostrador

6, 8, 10, 12

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim

REACH - livre de SVHC Sim
