Disjuntores de caixa moldada

Disjuntor P160 TM 3P-3D 125A 50kA HMS125DC

Name: HMS125DC
Brand: Hager
SKU: HMS125DC20
Price: 350.52 EUR

EAN

3250613177485

Quantidade

1 Uni.

Grupo

Preço

350,52 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

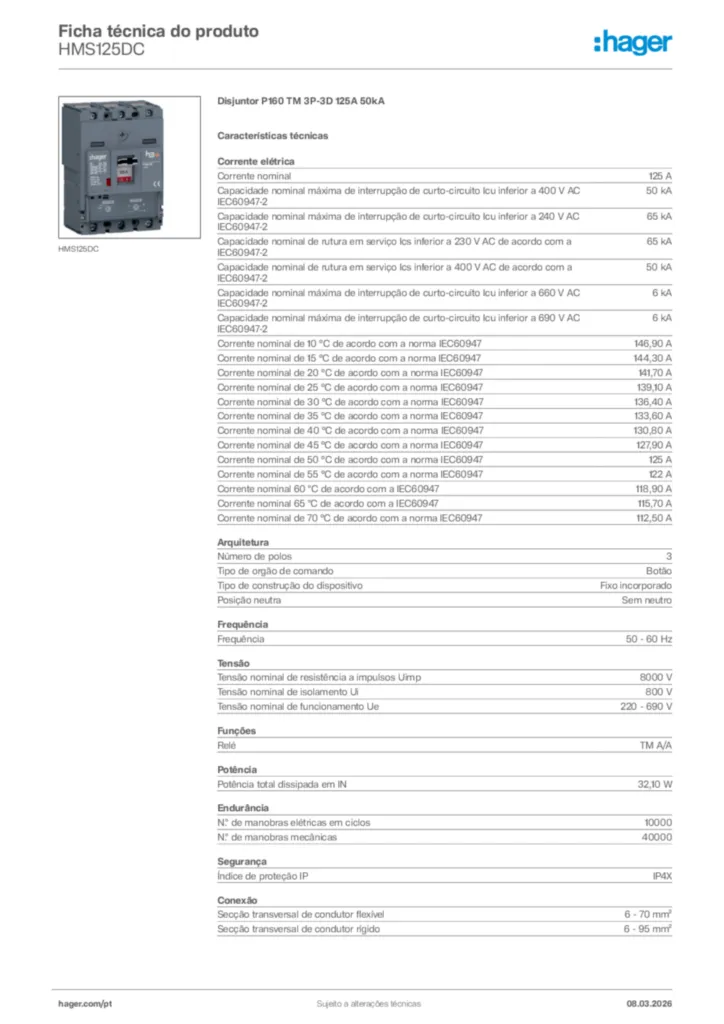

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 8 produtos disponíveis
Adaptador de cabos auxiliares 3 produtos disponíveis
Funções de ligação 5 produtos disponíveis
Bloco de contacto auxiliar 4 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Bloqueio das funções de bloqueio 4 produtos disponíveis

Características técnicas

Corrente nominal

125 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

65 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

65 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 660 V AC IEC60947-2

6 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 690 V AC IEC60947-2

6 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

146,90 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

144,30 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

141,70 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

139,10 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

136,40 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

133,60 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

130,80 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

127,90 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

125 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

122 A
Corrente nominal 60 ºC de acordo com a IEC60947

118,90 A
Corrente nominal 65 ºC de acordo com a IEC60947

115,70 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

112,50 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

TM A/A

Potência total dissipada em IN

32,10 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Índice de proteção IP

IP4X

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Tipo de ligações

Terminal de parafuso

Bloqueável

Sim

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

130 mm
Largura

90 mm
Profundidade

97 mm

Posição de montagem/ligação

Frente
Binário de aperto nominal

6 - 6 Nm
Binário nominal de aperto do terminal inferior

6 - 6 Nm
Binário nominal de aperto do terminal superior

6 - 6 Nm

Proteção instantânea (li): coeficiente de ajuste do mostrador

6, 8, 10, 12

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
