Disjuntor 3P 100A D 15kA 4,5M HMD390
EAN
3250613230326
Quantidade
1 Uni.
Grupo
01
Preço
464,99 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Número de polos protegidos3
-
Nº de pólos3 P
-
Tipo de pólos3 P
-
CurvaD
Funções
-
Com corte do neutroNão
Configuração
-
Nº de módulos4.5
Conectividade
-
Alinhamento dos bornes superiores para aparelhos modularesTerminal alinhado
-
Alinhamento dos bornes inferiores para aparelhos modularesTerminais alinhados
Principais características eléctricas
-
Poder de corte estipulado15 kA
-
Tensão alternada estipulada de utilização415 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão estipulada de isolamento500 V
-
Tensão estipulada de resistência ao choque6000 V
Corrente eléctrica
-
Intensidade nominal100 A
-
Poder de corte de serviço conforme EN608987.5 kA
-
Valor nível min/máx de funcionamento térmico em alternada1.13 / 1.45 In
-
Valor nível min/máx de funcionamento magnético em alternada10 / 20 In
-
Corrente nominal a 10°C de acordo com IEC 60947124 A
-
Corrente nominal a 15°C de acordo com IEC 60947120 A
-
Corrente nominal a 20°C de acordo com IEC 60947116 A
-
Corrente nominal a 25°C de acordo com IEC 60947112 A
-
Corrente nominal a 30°C de acordo com IEC 60947108 A
-
Corrente nominal a 35°C de acordo com IEC 60947104 A
-
Corrente nominal a 40°C de acordo com IEC 60947100 A
-
Corrente nominal a 45°C de acordo com IEC 6094796.6 A
-
Corrente nominal a 50°C de acordo com IEC 6094793.1 A
-
Corrente nominal a 55°C de acordo com IEC 6094789.4 A
-
Corrente nominal a 60°C de acordo com IEC 6094785.6 A
-
Corrente nominal a 65°C de acordo com IEC 6094781.6 A
-
Corrente nominal a 70°C de acordo com IEC 6094777.5 A
-
Poder de corte num polo em IT 400V ( EN 60947-2)4.5 kA
-
Poder de corte num 1 polo em IT 415V (NF EN 60947-2)4.5 kA
-
Poder de corte estipulado 230V 50Hz15 kA
-
Poder de corte estipulado 400V 50Hz15 kA
-
Poder de corte de serviço conforme EC 947.2 50Hz50 %
-
Pdc limite em c.a. 230V ( EN 60947-2)15 kA
-
Pdc último em c.a. 240V (NF EN 60947-2)15 kA
-
Pdc limite em c.a. 400V ( EN 60947-2)15 kA
-
Pdc último em c.a. 415V (NF EN 60947-2)15 kA
Corrente / temperatura
-
Corrente atribuída a 0°C124 A
-
Corrente nominal a 5°C120 A
-
Corrente nominal a 10°C116 A
-
Corrente nominal a 15°C112 A
-
Corrente estipulada a 20ºC108 A
-
Corrente nominal a 25°C104 A
-
Corrente estipulada a 30ºC100 A
-
Corrente estipulada a 35ºC96.6 A
-
Corrente estipulada a 40ºC93.1 A
-
Corrente estipulada a 45ºC89.4 A
-
Corrente estipulada a 50ºC85.6 A
-
Corrente estipulada a 55ºC81.6 A
-
Corrente estipulada a 60ºC77.5 A
Coeficiente de correcção de corrente
-
Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos1
-
Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos0.95
-
Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos0.9
-
Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos0.85
Dimensões
-
Profundidade produto instalado70 mm
-
Altura produto instalado90 mm
-
Largura produto instalado80 mm
Frequência
-
etimfrequency50 a 60 Hz
Potência
-
Potência total dissipada em IN21.66 W
-
Potência dissipada por pólo7.98 W
Resistência
-
Nº de manobras eléctricas em ciclos4000
-
Nº de manobras mecânicas20000
Instalação, montagem
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Binário de aperto3,5 a 5Nm
-
Tipo de tranca alta para produtos modularesPlástico
-
Tipo de clip de fixação sobre calha DIN para aparelhos modularesplástico
-
Tipo de ligação inferior para aparelhos modularesTerminal de parafuso
-
Elevada desmontagem para produtos modularesSim
-
Desmontabilidade inferior para aparelhos modularesSim
Ligação
-
Secção máx.de ligação dos term. a jusante, ligações a parafuso, p/cabo flexível1 / 50 mm²
-
Secção de ligação dos bornes a jusante com parafusos, em cabo rígido1 / 70 mm²
-
Secção de ligação em cabo flexível50mm²
-
Secção de ligação em cabo rígido70 mm²
-
Secção de ligação dos bornes a montante com parafusos, em cabo rígido1 / 70 mm²
-
Capacidade de ligação de terminais de parafuso a montante com cabo flexível1 / 50 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo rígido1 / 70 mm²
-
Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível1 / 50 mm²
-
Tipo de ligaçãoBorne com parafusos com compensação de aperto
Padrões
-
textoEN 60898-1 ; IEC 60947-2
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
-
Conformidade REACHSim
-
Conformidade RoHsSim
-
Livre de halógenioNão
Condições de utilização
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-23
-
Altitude2000 m
-
TropicalizaçãoTodos o climas
Temperatura
-
Temperatura de calibração30 °C
Documentos
-

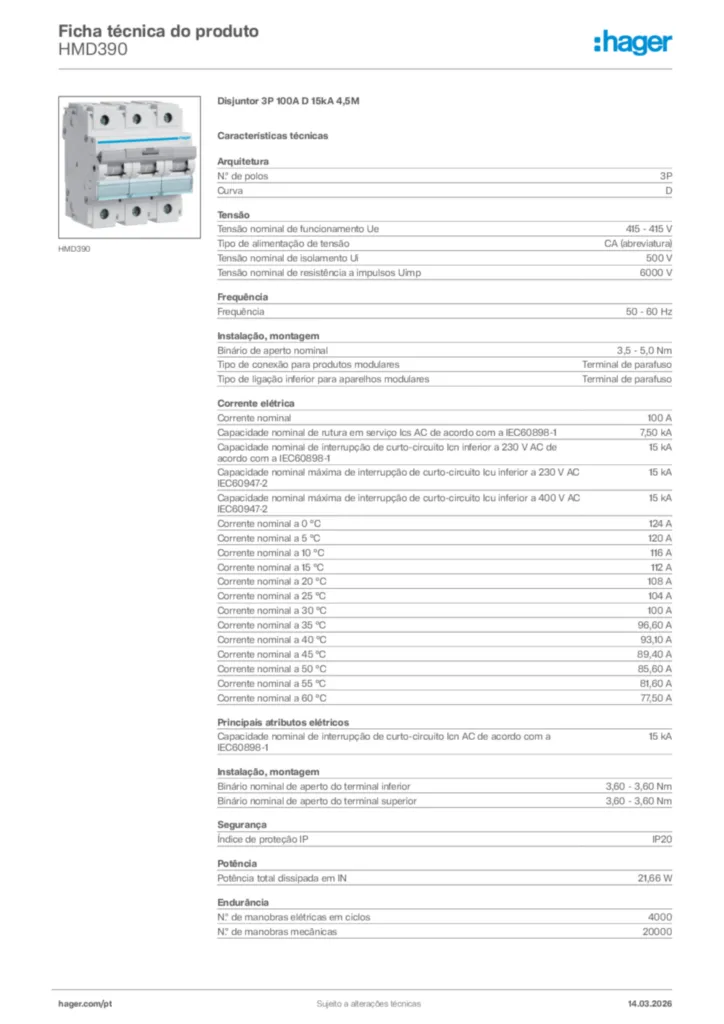

Imagem do produto
-
