Interruptores e aparelhos de proteção

Disjuntor P160 TM 3P-3D 125A 70kA HES125DC

Name: HES125DC
Brand: Hager
SKU: HES125DC20
Price: 387.6 EUR

EAN

3250613177157

Quantidade

1 Uni.

Grupo

Preço

387,60 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

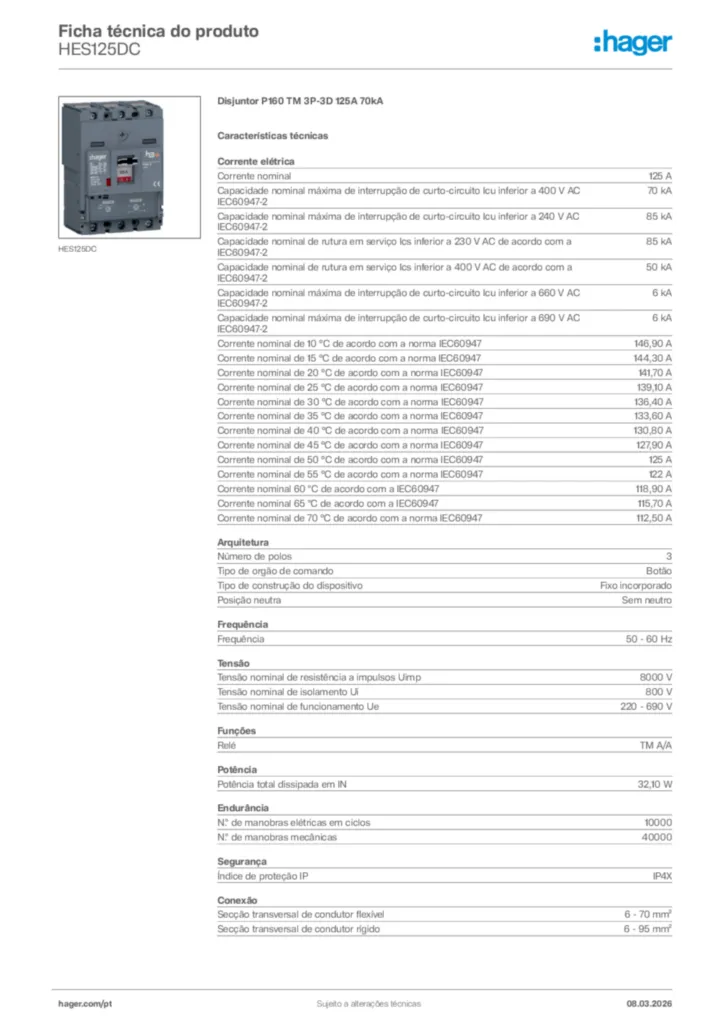

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Disparador de tensão 5 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Bloco de contacto auxiliar 3 produtos disponíveis
Bloqueio das funções de bloqueio 4 produtos disponíveis
Pega para disjuntor de potência 1 produtos disponíveis
Ver mais 19 outros produtos disponíveis

Características técnicas

Corrente nominal

125 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

70 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

TM A/A

Potência total dissipada em IN

32,10 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Índice de proteção IP

IP4X

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Tipo de ligações

Terminal de parafuso

Bloqueável

Sim

Material do cabo

Cobre

Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para calha DIN

Não
Adequado para caixa de distribuição

Sim

Altura

130 mm
Largura

90 mm
Profundidade

97 mm

Posição de montagem/ligação

Frente
Binário de aperto nominal

6 - 6 Nm

Binário nominal de aperto do terminal inferior

6 - 6 Nm
Binário nominal de aperto do terminal superior

6 - 6 Nm

Proteção instantânea (li): coeficiente de ajuste do mostrador

6, 8, 10, 12

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

Conformidade REACH Sim
