Disjuntor P160 LSnI 3P-3D 40A 70kA HES040GC

Name: HES040GC
Brand: Hager
SKU: HES040GC20
Price: 516.4 EUR

EAN

3250613145576

Quantidade

1 Uni.

Grupo

Preço

516,40 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

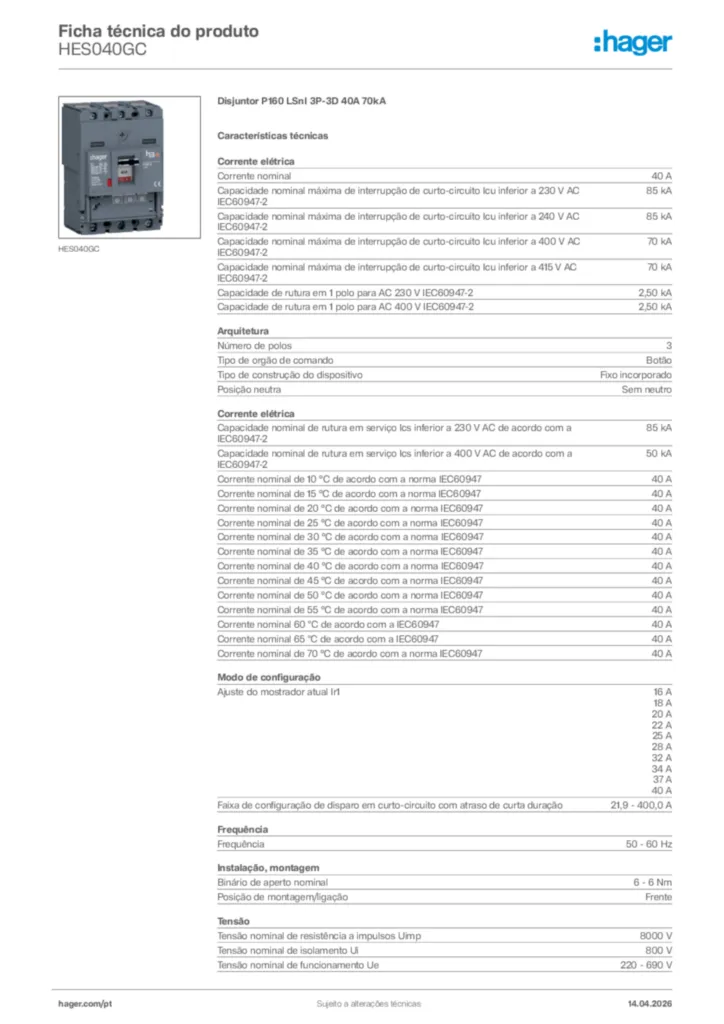

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Adaptador de cabos de dados auxiliares 1 produtos disponíveis
Disparador de tensão 5 produtos disponíveis
Sob tensão da bobina 8 produtos disponíveis
Bloco de contacto auxiliar 3 produtos disponíveis
Bloqueio das funções de bloqueio 4 produtos disponíveis
Ver mais 19 outros produtos disponíveis

Características técnicas

Corrente nominal

40 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

85 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

70 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 415 V AC IEC60947-2

70 kA
Capacidade de rutura em 1 polo para AC 230 V IEC60947-2

2,50 kA
Capacidade de rutura em 1 polo para AC 400 V IEC60947-2

2,50 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

85 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

50 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

40 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

40 A
Corrente nominal 60 ºC de acordo com a IEC60947

40 A
Corrente nominal 65 ºC de acordo com a IEC60947

40 A

Número de polos

3
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado
Posição neutra

Sem neutro

Ajuste do mostrador atual Ir1

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Faixa de configuração de disparo em curto-circuito com atraso de curta duração

21,9 - 400,0 A

Frequência

50 - 60 Hz

Binário de aperto nominal

6 - 6 Nm
Posição de montagem/ligação

Frente

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

800 V
Tensão nominal de funcionamento Ue

220 - 690 V

Relé

LSNI

Potência total dissipada em IN

1,68 W
Potência dissipada por polo

0,56 W

N.º de manobras elétricas em ciclos

10000
N.º de manobras mecânicas

40000

Número de contactos auxiliares como contacto de comutação

0
Número de contactos auxiliares como contacto normalmente fechado

0
Número de contactos auxiliares como contacto normalmente aberto

0

Índice de proteção IP

IP4X

Temperatura de funcionamento

-25 - 70 °C

Secção transversal de condutor flexível

6 - 70 mm²
Secção transversal de condutor rígido

6 - 95 mm²

Material do cabo

Cobre

Altura

130 mm
Largura

90 mm
Profundidade

97 mm

Comando motorizado integrado

Não

Adequado para calha DIN

Não
Compatível com Dispositivo Diferencial Bloco Diferencial

Não
Adequado para caixa de distribuição

Sim

Posição da fonte de alimentação

Bidirecional

Proteção contra sobrecarga de longa duração (ltd): atraso (tr)

5 s
Proteção de curta duração (std): corrente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Proteção de curta duração (std): atraso (tsd)

100 ms
Proteção instantânea (li): coeficiente de ajuste do mostrador

15

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
