Disjuntor x160 TM 3P-3D 63A 18kA HDA063L
EAN
3250613136536
Quantidade
1 Uni.
Grupo
04
Preço
146,45 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloco diferencial tipo A-HI para aparelho compacto 2 produtos disponíveis -
Disparador de tensão 5 produtos disponíveis -
Sob tensão da bobina 8 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis -
Pega para disjuntor de potência 2 produtos disponíveis -
Ver mais 10 outros produtos disponíveis
Complete seu sistema
-
HBA125H
Bloco x160 3P 125A reg. 0,03-6A
514,38 € / Uni.* -
HBA127HBloco x160 3P 125A fixo 300mA
287,40 € / Uni.*
-
HXA001H
Bob. p/emissão 24V DC x160/P630
63,33 € / Uni.* -
HXA002HBob. p/emissão 48V DC x160/P630
63,33 € / Uni.* -
HXA003HBob. p/emissão 110V AC x160/P630
63,33 € / Uni.* -
HXA004HBob. p/emissão 230V AC x160/P630
63,33 € / Uni.* -
HXA005HBob. p/emissão 400V AC x160/P630
63,33 € / Uni.*
-
HXA011H
Bob. mín. tensão 24V DC x160/P630
105,20 € / Uni.* -
HXA013HBob. mín. tensão 110V AC x160/P630
105,20 € / Uni.* -
HXA014HBob. mín. tensão 230V AC x160/P630
105,20 € / Uni.* -
HXA015HBob. mín. tensão 400V AC x160/P630
105,20 € / Uni.* -
HXA051HBob. mín. temp. 24V DC x160/P630
207,35 € / Uni.* -
HXA053HBob. mín. temp. 110V AC x160/P630
207,35 € / Uni.* -
HXA054HBob. mín. temp. 230V AC x160/P630
207,35 € / Uni.* -
HXA055HBob. mín. temp. 400V AC x160/P630
207,35 € / Uni.*
-
HXA021H
Cont. auxiliar 1NA/NF x160/P630
34,98 € / Uni.* -
HXA024HCont. alarme 1NA/NF x160/P630
34,98 € / Uni.*
-
HXA030H
Comando rotativo directo x160
49,84 € / Uni.* -
HXA031HComando rotativo extraível x160
81,72 € / Uni.*
-
HXA039HBloqueio de punho x160/P630
11,92 € / Uni.*
-
HYA005HLigad. Al/Cu 1x70mm2 3P x160
27,50 € / Uni.* -
HYA013HProlong. direitos 3P/4P x160
20,93 € / Uni.* -
HYA014HProlong. inclinados 3P x160
19,93 € / Uni.*
-
HYA019HJogo 3 separad. de fases curtos x160
10,97 € / Uni.*
-
HYA033HAdaptador de calha DIN x160
7,20 € / Uni.*
-
HYA035HJogo 3 pares condutores p/aux. 0,75mm2
4,60 € / Uni.*
-
HYA021HCobre bornes direitos 3P x160
20,93 € / Uni.* -
HYA023HCobre bornes inclinados 3P x160
20,93 € / Uni.* -
HYA027HCobre bornes p/ligad. 3P x160
19,93 € / Uni.*

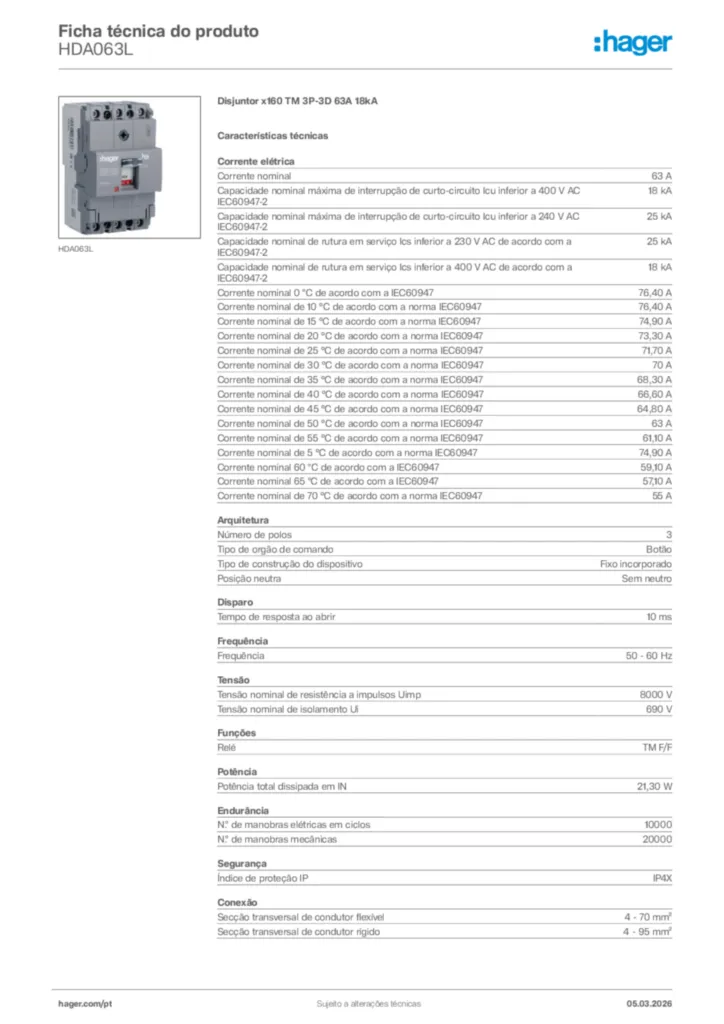

Características técnicas
Intensidade de corrente
-
Corrente nominal63 A
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-218 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-225 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-225 kA
-
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-218 kA
Arquitetura
-
Número de polos3
-
Tipo de orgão de comandoBotão
-
Tipo de construção do dispositivoFixo incorporado
-
Posição neutraSem neutro
Disparo
-
Tempo de resposta ao abrir10 ms
Frequência
-
Frequência50 - 60 Hz
Tensão
-
Tensão nominal de resistência a impulsos Uimp8000 V
-
Tensão nominal de isolamento Ui690 V
Funções
-
ReléTM F/F
Potência
-
Potência total dissipada em IN21,30 W
Endurância
-
N.º de manobras elétricas em ciclos1000
-
N.º de manobras mecânicas4000
ìndice de proteção
-
Índice de proteção IPIP4X
Ligações
-
Secção transversal de condutor flexível4 - 70 mm²
-
Secção transversal de condutor rígido4 - 95 mm²
Instalação / montagem
-
Posição de montagem/ligaçãoFrente
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
Modo de configuração
-
Regulação do botão de proteção térmica xIn1 - 1
Dimensões
-
Altura130 mm
-
Largura75 mm
-
Profundidade68 mm
Compatibilidade
-
Adequado para calha DINSim
Principais atributos elétricos
-
Tempo de disparo da proteção magnética0 - 0 ms
