Systemy prowadzenia instalacji elektrycznych

tehalit.UK Kanał do wylewki podłogowej 3-komorowy 190X48mm stal UK190483

EAN

4012002238523

Liczba w opakowaniu

2 Metry

Grupa rabatowa

UND

Cena

236,20 zł

/ Metr *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

UKS190480

tehalit.UK Łącznik podstawy 190X48mm stal

46,20 zł/ szt.

Uniwersalna puszka podłogowa 21 dostępne produkty
System szalunkowy 1 dostępne produkty
Złącze kanału podłogowego 2 dostępne produkty
Zgięcie pionowe do kanałów podłogowych 1 dostępne produkty
Końcówka instalacyjnego kanału podłogowego 1 dostępne produkty

Specyfikacja techniczna

Wysokość

48 mm
Szerokość

190 mm
Długość

2000 mm
Wewnętrzny przekrój poprzeczny

9120 - 9120 mm²

Maks. liczba kabli (Ø11mm, wypełnienie 50%, bez urządzeń)

35

Zdejmowana pokrywa

Tak
Liczba przegród

3 - 3

Montaż systemu instalacji podłogowej na

W wylewce

Materiał

Stal
Obróbka

Ocynkowany

Obciążenie pionowe przyłożone na małej powierzchni

1,5 kN

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Bezhalogenowe Tak

Certyfikaty i dokumenty

Hager REACH declaration UK190483

PDF

Hager RoHS report UK190483

PDF

Pobierz

Obraz produktu

Zdjęcie produktu UK190483
Product datasheet

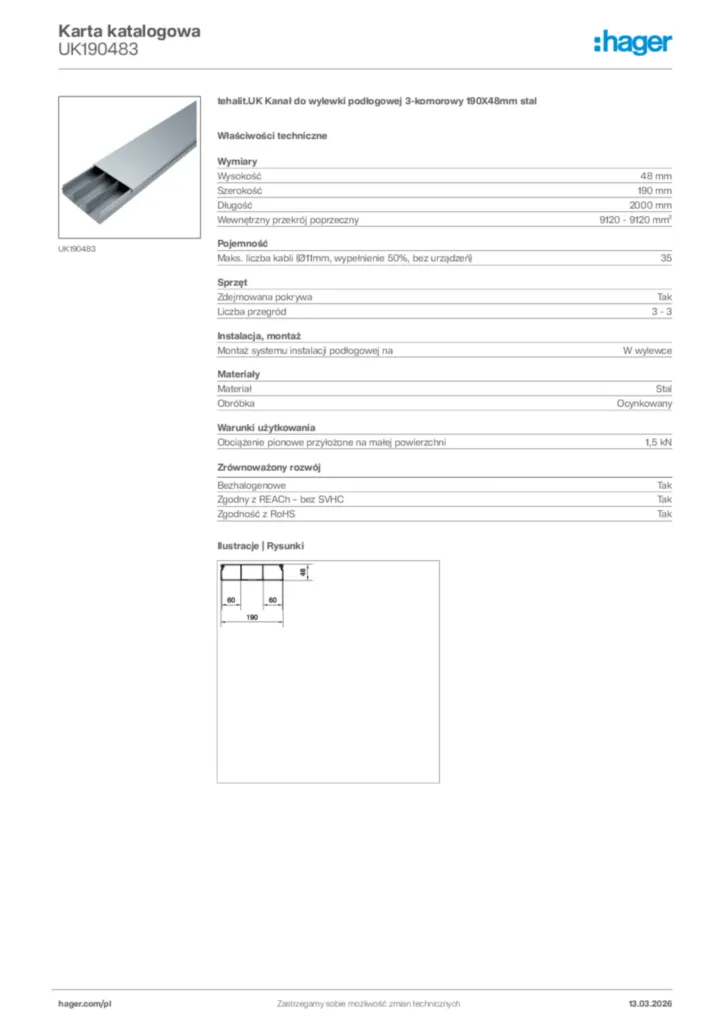

Hager Karta katalogowa UK190483

tehalit.UK Kanał do wylewki podłogowej 3-komorowy 190X48mm stal

PDF
Dane techniczne — Instrukcja obsługi

Dane techniczne — Instrukcja obsługi International 2017-12-15

PDF

4,28 MB
Broszury techniczne

tehalit.UK - informacje techniczne

tehalit UK - informacje techniczne

PDF

2,13 MB
Dodatek techniczny (pojedynczy produkt)

Floor installation systems - Impact noise properties

Floor installation systems - Impact noise properties (EN, 07-2023)

PDF

578,05 kB

Floor installation systems - Mechanical stress

Floor installation systems - Mechanical stress (EN, 02-2024)

PDF

389,75 kB
Narzędzie

Cable Management Revit Plugin

MSI

50,17 MB
Pliki DXF

Pliki DXF International 2022-11-28

DXF

366,77 kB
Pliki STEP

Pliki STEP International 2022-11-28

STP

213,78 kB
Rysunek techniczny produktu

Product drawing

Rysunek techniczny produktu International 2022-10-20

PDF

69,97 kB
Podręcznik techniczny

Floor installation systems - Handbook: Basic knowledge

Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

PDF

99,70 MB
Dane techniczne - Deklaracja zgodności

EU-Declaration UK T033A DE_EN 26072019

Dane techniczne - Deklaracja zgodności International 2024-08-27

PDF

49,71 kB

tehalit.UK System kanałów stosowanych w wylewkach betonowych; UDA…, UDB…, UDH…, UDM…, UDS…, UK…, UKB…, UKE…, UKK..., UKM…, UKS…

PDF

216,90 kB
