SPD T1 1P Iimp=25 kA In=25 kA Up=≤ 1,5 kV styk SPA180
EAN
3250615515056
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
2356,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Akcesoria/części zamienne do ogranicznika przepięć dla systemów zasilania 3 dostępne produkty
Uzupełnij swój system
-
KBN380
SPD Szyna grzebieniowa pozioma uziemiająca 3P TN-C 3+0 do SPA180
153,00 zł / szt.* -
KBN381SPD Szyna grzebieniowa pozioma uziemiająca 4P TT 3+1 do SPA180 + SPA180N
278,00 zł / szt.* -
KBN480SPD Szyna grzebieniowa pozioma uziemiająca 4P TN-S 4+0 do SPA180
175,00 zł / szt.*

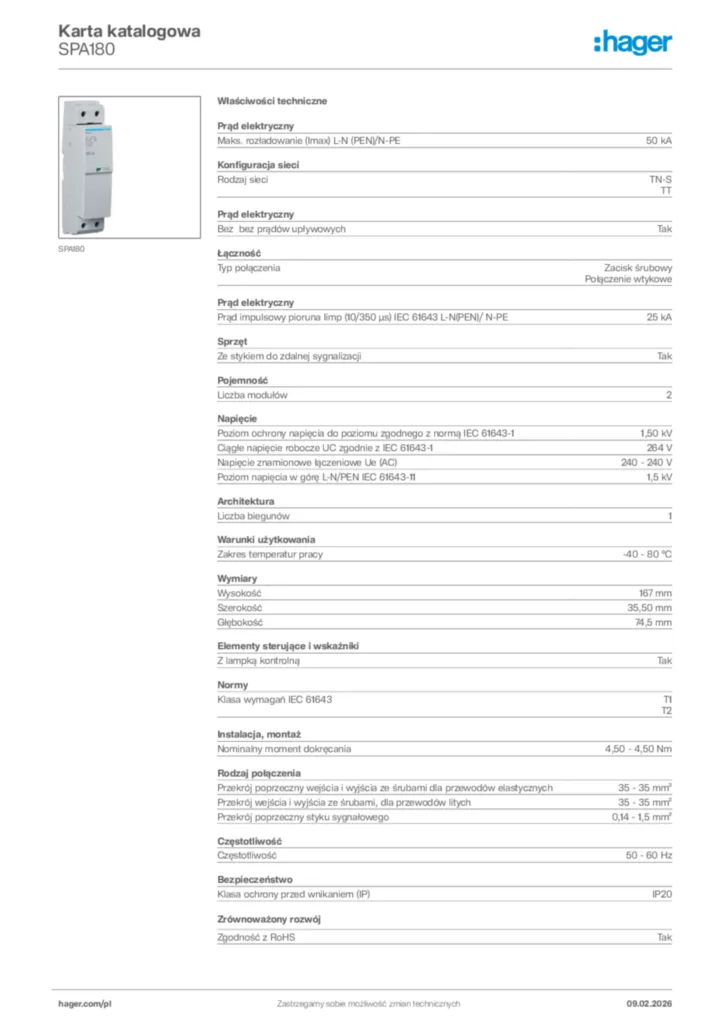

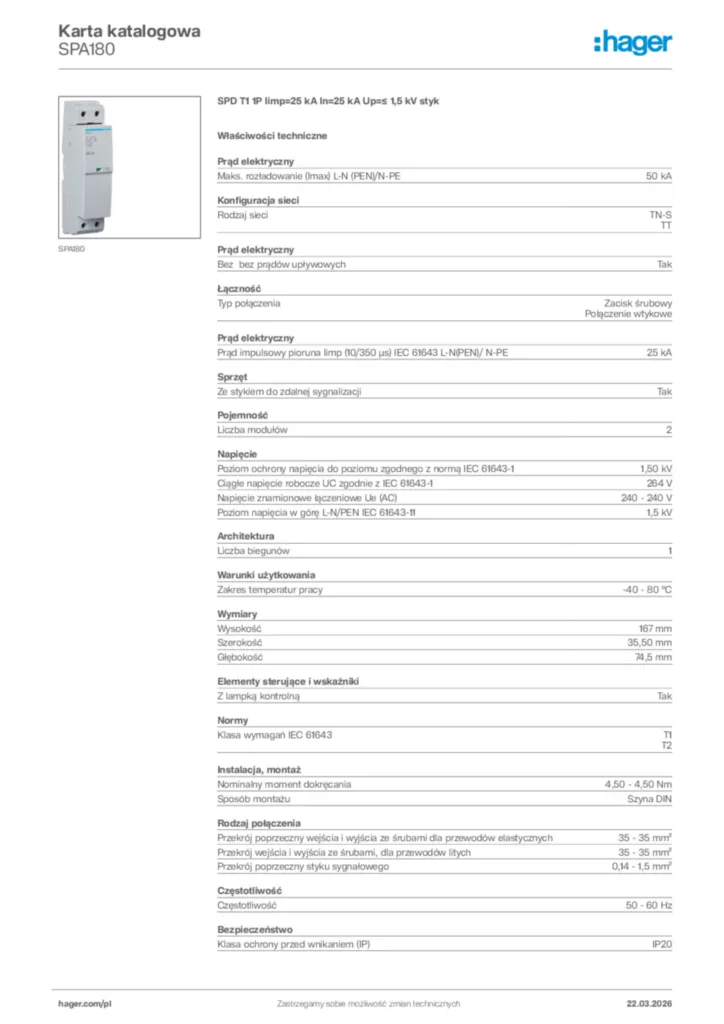

Specyfikacja techniczna
Konfiguracja sieci
-
Rodzaj sieciTN-S, TT
Prąd elektryczny
-
Maks. rozładowanie (Imax) L-N (PEN)/N-PE50 kA
-
Prąd impulsowy pioruna Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA
Łączność
-
Typ połączeniaZacisk śrubowy, Połączenie wtykowe
Sprzęt
-
Ze stykiem do zdalnej sygnalizacjiTak
Pojemność
-
Liczba modułów2
Napięcie
-
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-11,50 kV
-
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1264 V
Architektura
-
Liczba biegunów1
Warunki użytkowania
-
Zakres temperatur pracy-40 - 80 °C
Wymiary
-
Wysokość167 mm
-
Szerokość35,50 mm
-
Głębokość74,5 mm
Elementy sterujące i wskaźniki
-
Z lampką kontrolnąTak
Normy
-
Klasa wymagań IEC 61643T1, T2
Instalacja, montaż
-
Nominalny moment dokręcania4,50 - 4,50 Nm
Rodzaj połączenia
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych35 - 35 mm²
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych35 - 35 mm²
-
Przekrój poprzeczny styku sygnałowego0,14 - 1,5 mm²
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2020-09-25
PDF793,66 kB -
Dane techniczne - Deklaracja zgodności
SPD Ograniczniki przepięć; SPA001N, SPA080, SPA180, SPA180N
PDF182,48 kB
