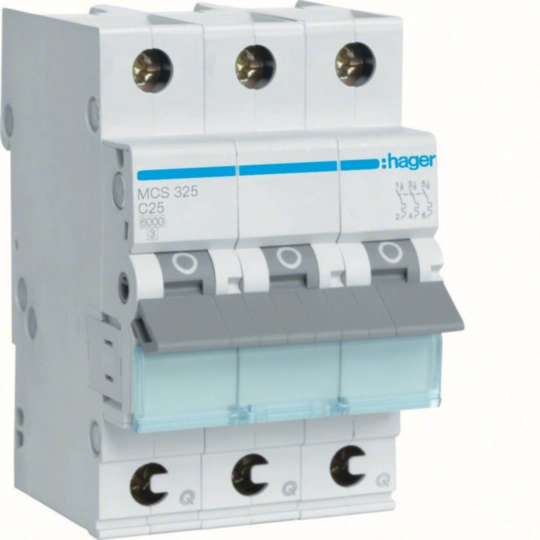

MCB Wyłącznik nadprądowy Icn=6000A 3P C 25A QuickConnect MCS325

Name: MCS325
Brand: Hager
SKU: MCS325
Price: 150 PLN

EAN

3250614315350

Liczba w opakowaniu

4 szt.

Grupa rabatowa

APA

Cena

150,00zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 8 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

25 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

30,5 A
Prąd znamionowy w temperaturze -10°C

29,9 A
Prąd znamionowy w temperaturze -5°C

29,3 A
Prąd znamionowy przy 0°C.

28,8 A
Prąd znamionowy w temperaturze 5°C

28,2 A
Prąd znamionowy w temperaturze 10°C

27,6 A
Prąd znamionowy w temperaturze 15°C

26,9 A
Prąd znamionowy przy 20°C.

26,3 A
Prąd znamionowy w temperaturze 25°C

25,7 A
Prąd znamionowy w temperaturze 30°C

25 A
Prąd znamionowy w temperaturze 35°C

24,3 A
Prąd znamionowy przy 40°C.

23,5 A
Prąd znamionowy przy 45°C.

22,7 A
Prąd znamionowy przy 50°C.

21,9 A
Prąd znamionowy w temperaturze 55°C

21,1 A
Prąd znamionowy w temperaturze 60°C

20,2 A
Prąd znamionowy w temperaturze 65°C

19,3 A
Prąd znamionowy w temperaturze 70°C

18,3 A

Układ biegunów

3P
Charakterystyka wyzwalania

C

Liczba modułów

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

10,10 W

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

52,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
