          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect

          MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect

          MCS316

          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          MCS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect
          • Urządzenia do montażu na szynie DIN

          MCB Wyłącznik nadprądowy Icn=6000A 3P C 16A QuickConnect MCS316

          EAN
          3250614315336
          Liczba w opakowaniu
          4 szt.
          Grupa rabatowa
          APA
          Cena
          150,50 zł
          / szt. *
          150,50 zł
          / szt. *

          You have to log in with your myHager profile to see prices and to order.

          Dodaj do listy
          Dodaj do listy

          Zaloguj się, aby utworzyć listę produktów

          Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager

          Utwórz konto Zaloguj się
          • Akcesoria
          • Specyfikacja techniczna
          • Wartość dla środowiska
          • Dokumentacja
          • Więcej produktów

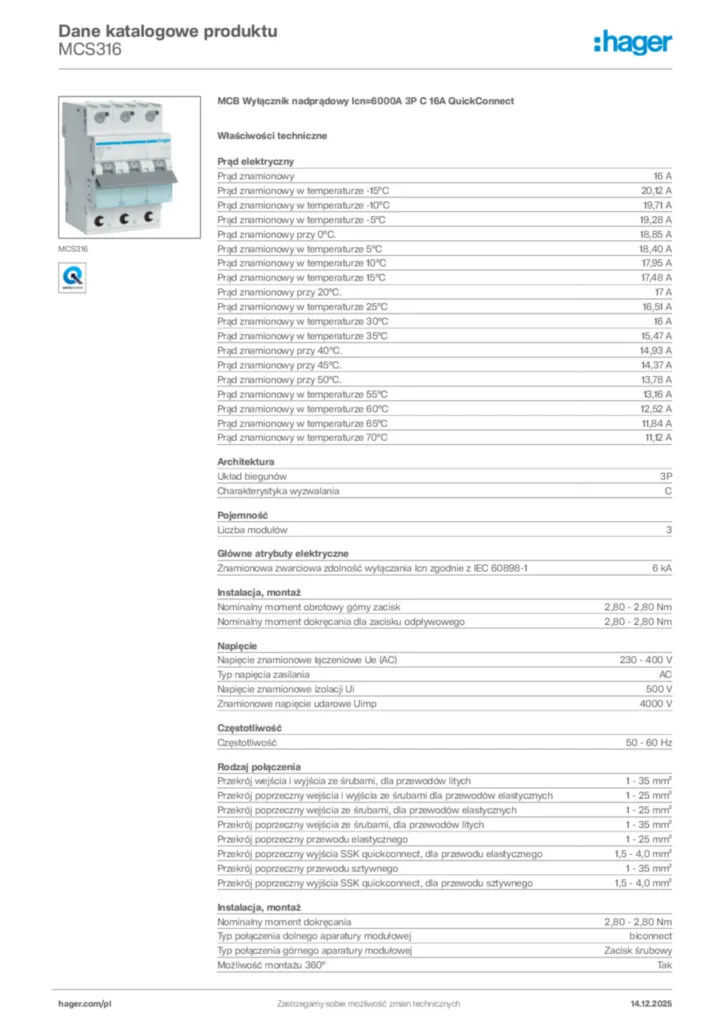

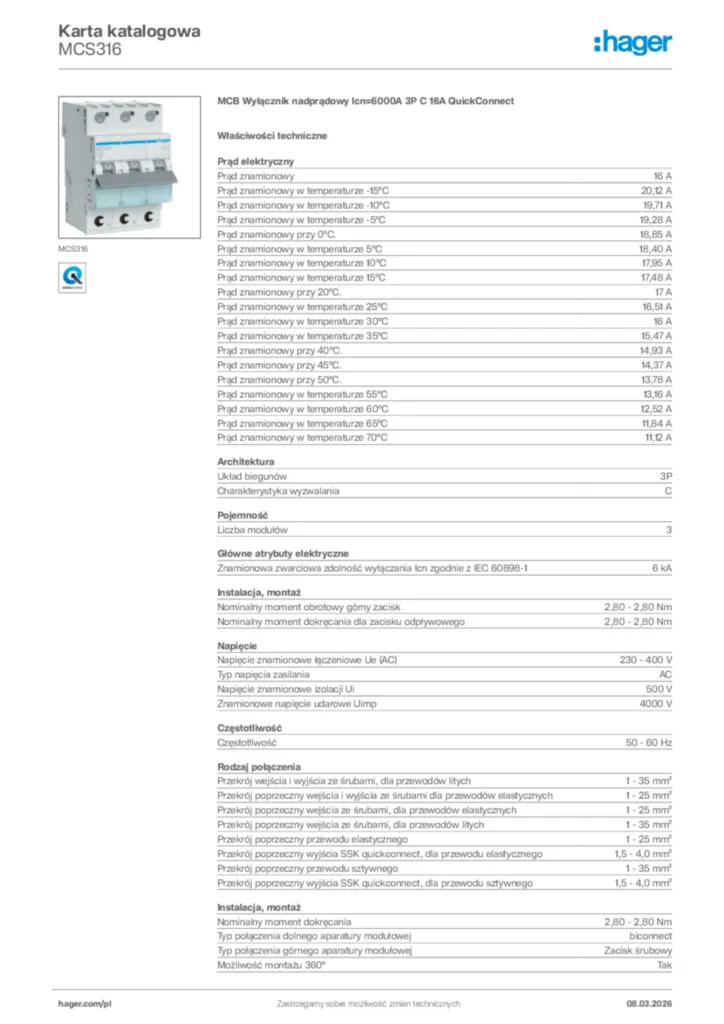

          Pobierz kartę produktu

          Uzupełnij swój system

          Akcesoria opcjonalne

          • Adapter do montażu na szynie DIN 1 dostępne produkty
          • Akcesoria mechaniczne 1 dostępne produkty
          • Styki pomoc­nicze i sygna­lizacyjne 2 dostępne produkty
          • Wyzwalacz wzro­stowy 2 dostępne produkty
          • Wyzwalacz podna­pię­ciowy 2 dostępne produkty
          • Zobacz więcej 7 dostępne inne produkty

          Uzupełnij swój system

          • Adapter do montażu na szynie DIN
          • Akcesoria mechaniczne
          • Styki pomoc­nicze i sygna­lizacyjne
          • Wyzwalacz wzro­stowy
          • Wyzwalacz podna­pię­ciowy
          • Blokady i zamki
          • Modu­łowa szyna fazowa
          • Nakład­ka­/listwa ochronna szyny fazowej
          • Akceso­ria­/części do aparatury nisko­na­pię­ciowej
          • L061

            Profil podwyższający 15mm 1M

            10,50 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • LZ060

            Element dystansowy 0,5M

            6,60 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ201

            Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC

            149,60 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ202

            Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC

            215,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ203

            Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC

            390,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ204

            Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC

            369,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ205

            Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC

            388,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZ206

            Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC

            425,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • MZN175

            Mechanizm blokujący do MCB/RCCB/RCBO

            58,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • KDN363A

            Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M

            82,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • KDN363B

            Szyna grzebieniowa widełkowa pozioma 3P 10mm2 57M

            269,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • KDN380A

            Szyna grzebieniowa widełkowa pozioma 3P 16mm2 12M

            88,30 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • KDN380B

            Szyna grzebieniowa widełkowa pozioma 3P 16mm2 57M

            344,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • KZN023

            Osłony końcowe do szyn grzebien. kołkowych i widełkowych 3P 10mm2 / 2P 16mm2

            7,35 zł  / szt.*
            Dodaj do listy
            Dodaj do listy
          • U841

            univers Z Pokrywa do plombowania do urządzeń 2,5M

            35,00 zł  / szt.*
            Dodaj do listy
            Dodaj do listy

          Specyfikacja techniczna

          Prąd elek­tryczny
          • Prąd znamio­nowy
            16 A
          • Prąd znamio­nowy w temperaturze -15°C
            20,12 A
          • Prąd znamio­nowy w temperaturze -10°C
            19,71 A
          • Prąd znamio­nowy w temperaturze -5°C
            19,28 A
          • Prąd znamio­nowy przy 0°C.
            18,85 A
          • Prąd znamio­nowy w temperaturze 5°C
            18,40 A
          • Prąd znamio­nowy w temperaturze 10°C
            17,95 A
          • Prąd znamio­nowy w temperaturze 15°C
            17,48 A
          • Prąd znamio­nowy przy 20°C.
            17 A
          • Prąd znamio­nowy w temperaturze 25°C
            16,51 A
          • Prąd znamio­nowy w temperaturze 30°C
            16 A
          • Prąd znamio­nowy w temperaturze 35°C
            15,47 A
          • Prąd znamio­nowy przy 40°C.
            14,93 A
          • Prąd znamio­nowy przy 45°C.
            14,37 A
          • Prąd znamio­nowy przy 50°C.
            13,78 A
          • Prąd znamio­nowy w temperaturze 55°C
            13,16 A
          • Prąd znamio­nowy w temperaturze 60°C
            12,52 A
          • Prąd znamio­nowy w temperaturze 65°C
            11,84 A
          • Prąd znamio­nowy w temperaturze 70°C
            11,12 A
          Archi­tek­tura
          • Układ biegunów
            3P
          • Charak­terystyka wyzwalania
            C
          ‌Pojem­ność
          • Liczba modułów
            3
          Główne atrybuty elek­tryczne
          • Znamio­nowa zwar­ciowa zdol­ność wyłączania Icn zgodnie z IEC 60898-1
            6 kA
          Instalacja, montaż
          • Nomi­nalny moment obro­towy górny zacisk
            2,80 - 2,80 Nm
          • Nomi­nalny moment dokręcania dla zacisku odpływowego
            2,80 - 2,80 Nm
          • Nomi­nalny moment dokręcania
            2,80 - 2,80 Nm
          • Typ połączenia dolnego aparatury modu­łowej
            bicon­nect
          • Typ połączenia górnego aparatury modu­łowej
            Zacisk śrubowy
          • Możliwość montażu 360°
            Tak
          Napięcie
          • Napięcie znamio­nowe łącze­niowe Ue (AC)
            230 - 400 V
          • Typ napięcia zasilania
            AC
          • Napięcie znamio­nowe izolacji Ui
            500 V
          • Znamio­nowe napięcie udarowe Uimp
            4000 V
          Często­tliwość
          • Często­tliwość
            50 - 60 Hz
          Rodzaj połączenia
          • Prze­krój wejścia i wyjścia ze śrubami, dla prze­wodów litych
            1 - 35 mm²
          • Prze­krój poprzeczny wejścia i wyjścia ze śrubami dla prze­wodów elastycz­nych
            1 - 25 mm²
          • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów elastycz­nych
            1 - 25 mm²
          • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów litych
            1 - 35 mm²
          • Prze­krój poprzeczny prze­wodu elastycz­nego
            1 - 25 mm²
          • Prze­krój poprzeczny wyjścia SSK quick­con­nect, dla prze­wodu elastycz­nego
            1,5 - 4,0 mm²
          • Prze­krój poprzeczny prze­wodu sztyw­nego
            1 - 35 mm²
          • Prze­krój poprzeczny wyjścia SSK quick­con­nect, dla prze­wodu sztyw­nego
            1,5 - 4,0 mm²
          Bezpie­czeń­stwo
          • Klasa ochrony przed wnika­niem (IP)
            IP20
          Warunki użyt­ko­wania
          • Stopień zanie­czysz­czenia zgodnie z IEC 60664/IEC 60947-2.
            2
          • Klasa ogra­niczenia energii I²t
            3
          • Ochrona przed wilgocią
            Dla wszyst­kich klimatów
          • Zakres temperatur pracy
            -25 - 70 °C
          Moc
          • Całko­wite straty mocy dla prądu znamio­nowego
            6,99 W
          Łącz­ność
          • Typ połączenia
            quick­con­nect
          • Wyrów­nanie poziomu zacisków górnych aparatu modu­łowego
            Wyrów­nany zacisk
          • Wyrów­nanie dolnego połączenia dla urządzeń modu­łowych
            Wyrów­nany zacisk
          Wymiary
          • Wyso­kość
            83,40 mm
          • Szero­kość
            52,50 mm
          • Głębo­kość
            70 mm

          Wartość dla środowiska

          Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

          Zgodność z RoHS Tak

          Certyfikaty i dokumenty

          PEP - MCB 1P 6kA B-16A, 1 module (english)
          PDF
          39,21 MB
          REACH declaration MCS316 (english)
          PDF
          103,10 kB
          RoHS declaration MCS316 (english)
          PDF
          103,59 kB

          Pobierz

          • Obraz produktu

            Zdjęcie MCS316 | Hager Polska

            Zdjęcie produktu MCS316

          • Dane techniczne - Deklaracja zgodności

            Zdjęcie Dane techniczne - Deklaracja zgodności en-GB 2025-05-05 | Hager Polska

            Dane techniczne - Deklaracja zgodności en-GB 2025-05-05

            PDF
            749,49 kB
            Zdjęcie Dane techniczne - Deklaracja zgodności en-GB 2025-05-05 | Hager Polska

            Dane techniczne - Deklaracja zgodności en-GB 2025-05-05

            PDF
            753,40 kB
            Zdjęcie Deklaracja zgodności UE | Hager Polska

            Deklaracja zgodności UE

            MCB Wyłączniki nadprądowe, Icn=6000 A; MBN…E, MBS…, MCN…E, MCS…

            PDF
            383,63 kB
          Więcej materiałów

          Zobacz inne produkty z tej serii

            5
          • 1
            MBS116 - MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A QuickConnect
            MBS116
            MCB Wyłącznik nadprądowy Icn=6000A 1P B 16A QuickConnect
            Cena
            26,30 zł
            / szt. *
            26,30 zł
            / szt. *
          • 2
            MBS316 - MCB Wyłącznik nadprądowy Icn=6000A 3P B 16A QuickConnect
            MBS316
            MCB Wyłącznik nadprądowy Icn=6000A 3P B 16A QuickConnect
            Cena
            119,00 zł
            / szt. *
            119,00 zł
            / szt. *
          • 3
            MCS116 - MCB Wyłącznik nadprądowy Icn=6000A 1P C 16A QuickConnect
            MCS116
            MCB Wyłącznik nadprądowy Icn=6000A 1P C 16A QuickConnect
            Cena
            41,50 zł
            / szt. *
            41,50 zł
            / szt. *
          • 4
            MBN106E - MCB Wyłącznik nadprądowy Icn=6000A 1P B 6A
            MBN106E
            MCB Wyłącznik nadprądowy Icn=6000A 1P B 6A
            Cena
            40,50 zł
            / szt. *
            40,50 zł
            / szt. *
          • 5
            MBN110E - MCB Wyłącznik nadprądowy Icn=6000A 1P B 10A
            MBN110E
            MCB Wyłącznik nadprądowy Icn=6000A 1P B 10A
            Cena
            27,70 zł
            / szt. *
            27,70 zł
            / szt. *
          *Zastrzega się możliwość wprowadzenia zmian cenowych oraz technicznych w dowolnym momencie. Podane ceny nie zawierają podatku VAT

          Produkty i rozwiązania

          • Rozdział energii
          • Automatyka budynku i osprzęt elektroinstalacyjny
          • Systemy prowadzenia przewodów
          • Nasze rozwiązania

          Pomoc i wsparcie

          • Kontakt
          • Pomocne narzędzia
          • Dokumenty do pobrania
          • Akademia Hager
          • Centra biurowo-szkoleniowe
          • Kariera

          Chcesz być na bieżąco z informacjami i nowościami?

          • Newsletter

          Zaob­serwuj nas


          • O nas
          • Polityka prywatności
          • Cookies
          • Procedura zgłoszeń naruszeń prawa - ochrona sygnalistów
          • Ochrona praw autorskich
          • Strategia podatkowa
          • Zgłoś lukę

          Hager Polo Sp. z o.o.
          PL 43-100 Tychy, ul. Fabryczna 10
          NIP: 646-001-55-32
