MCB Wyłącznik nadprądowy Icn=6000A 3P C 6A QuickConnect MCS306

Name: MCS306
Brand: Hager
SKU: MCS306
Price: 190 PLN

EAN

3250614315305

Liczba w opakowaniu

4 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

190,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

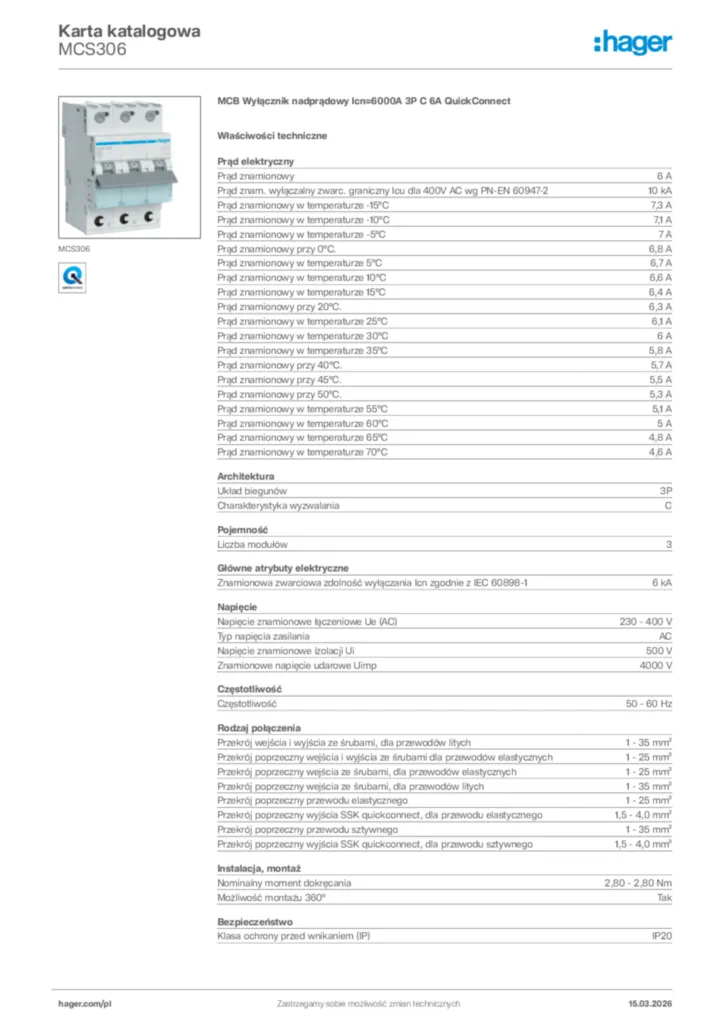

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Modułowa szyna fazowa 4 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

6 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

7,3 A
Prąd znamionowy w temperaturze -10°C

7,1 A
Prąd znamionowy w temperaturze -5°C

7 A
Prąd znamionowy przy 0°C.

6,8 A
Prąd znamionowy w temperaturze 5°C

6,7 A
Prąd znamionowy w temperaturze 10°C

6,6 A
Prąd znamionowy w temperaturze 15°C

6,4 A
Prąd znamionowy przy 20°C.

6,3 A
Prąd znamionowy w temperaturze 25°C

6,1 A
Prąd znamionowy w temperaturze 30°C

6 A
Prąd znamionowy w temperaturze 35°C

5,8 A
Prąd znamionowy przy 40°C.

5,7 A
Prąd znamionowy przy 45°C.

5,5 A
Prąd znamionowy przy 50°C.

5,3 A
Prąd znamionowy w temperaturze 55°C

5,1 A
Prąd znamionowy w temperaturze 60°C

5 A
Prąd znamionowy w temperaturze 65°C

4,8 A
Prąd znamionowy w temperaturze 70°C

4,6 A

Układ biegunów

3P
Charakterystyka wyzwalania

C

Liczba modułów

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu elastycznego

1,5 - 4,0 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu sztywnego

1,5 - 4,0 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

3,80 W

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

52,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
