MCB Wyłącznik nadprądowy Icn=6000A 1P C 25A QuickConnect MCS125

Name: MCS125
Brand: Hager
SKU: MCS125
Price: 89.5 PLN

Cena

89,50 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

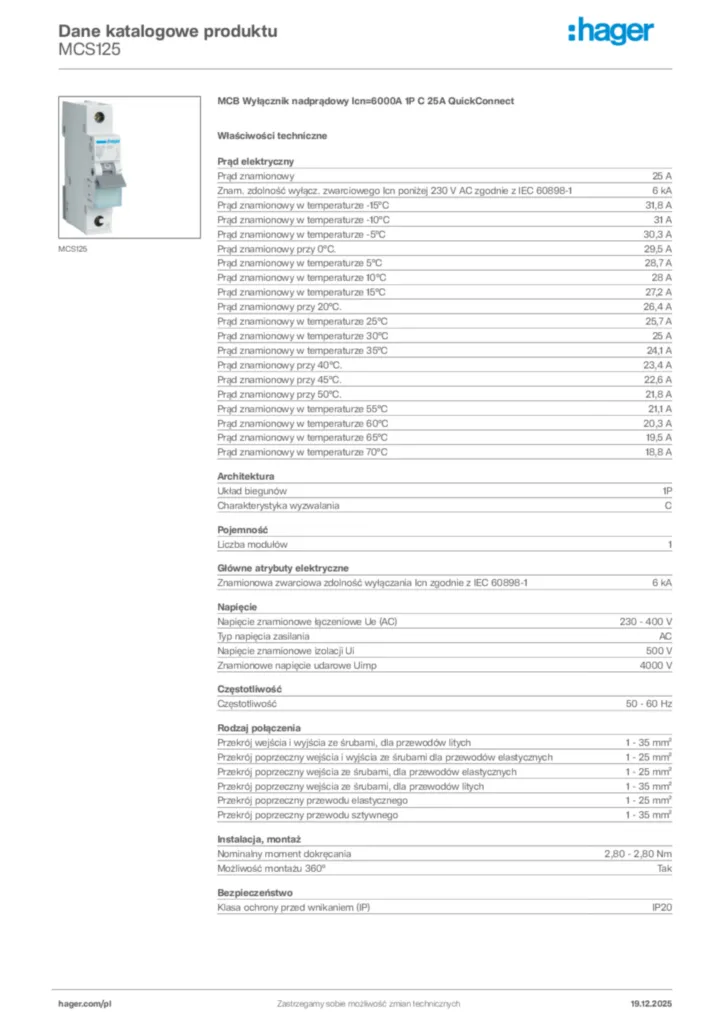

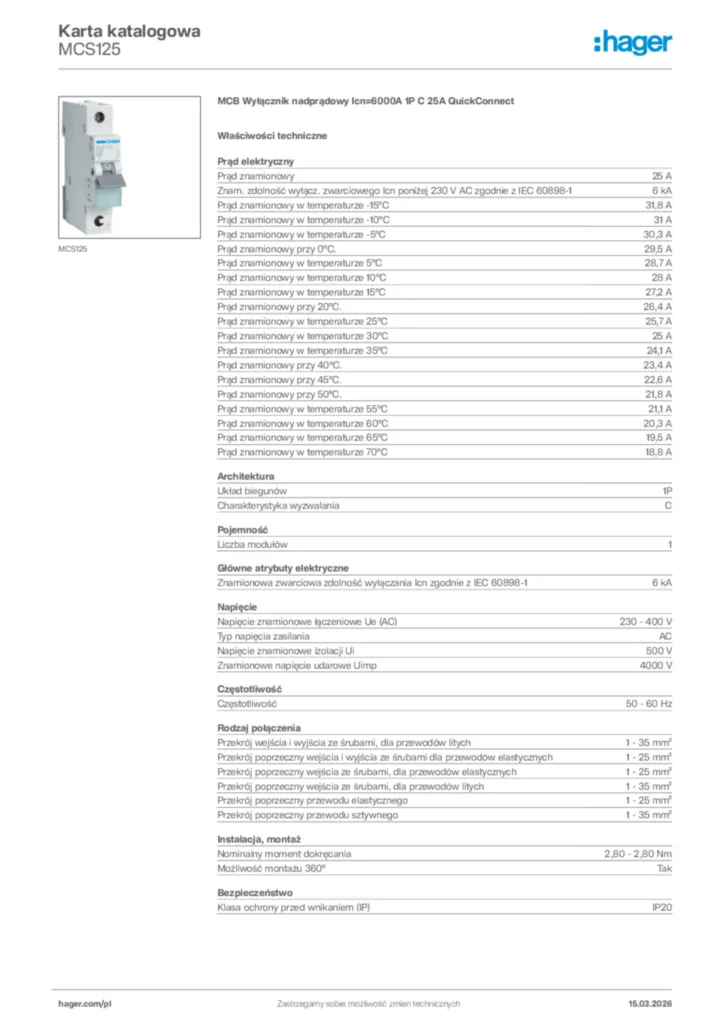

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Akcesoria/części do aparatury niskonapięciowej 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

25 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znamionowy w temperaturze -15°C

31,8 A
Prąd znamionowy w temperaturze -10°C

31 A
Prąd znamionowy w temperaturze -5°C

30,3 A
Prąd znamionowy przy 0°C.

29,5 A
Prąd znamionowy w temperaturze 5°C

28,7 A
Prąd znamionowy w temperaturze 10°C

28 A
Prąd znamionowy w temperaturze 15°C

27,2 A
Prąd znamionowy przy 20°C.

26,4 A
Prąd znamionowy w temperaturze 25°C

25,7 A
Prąd znamionowy w temperaturze 30°C

25 A
Prąd znamionowy w temperaturze 35°C

24,1 A
Prąd znamionowy przy 40°C.

23,4 A
Prąd znamionowy przy 45°C.

22,6 A
Prąd znamionowy przy 50°C.

21,8 A
Prąd znamionowy w temperaturze 55°C

21,1 A
Prąd znamionowy w temperaturze 60°C

20,3 A
Prąd znamionowy w temperaturze 65°C

19,5 A
Prąd znamionowy w temperaturze 70°C

18,8 A

Układ biegunów

1P

Liczba modułów

1

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

3 W

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

17,50 mm
Głębokość

70 mm
