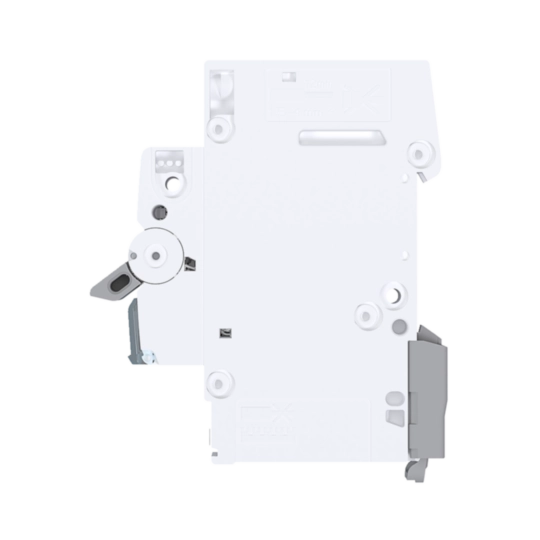

MCB Wyłącznik nadprądowy Icn=6000A 1P C 13A QuickConnect MCS113
EAN
3250614315176
Liczba w opakowaniu
12 szt.
Grupa rabatowa
APA
Cena
50,20zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty
-
Akcesoria mechaniczne 1 dostępne produkty
-
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
-
Wyzwalacz wzrostowy 2 dostępne produkty
-
Wyzwalacz podnapięciowy 2 dostępne produkty
-
Zobacz więcej 3 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy13 A
-
Znamionowa zwarciowa zdolność łączeniowa Icn przy 230 V AC zgodnie z PN-EN-60898-16 kA
-
Prąd znamionowy w temperaturze -15°C16,41 A
-
Prąd znamionowy w temperaturze -10°C16,07 A
-
Prąd znamionowy w temperaturze -5°C15,72 A
-
Prąd znamionowy w temperaturze 0°C15,36 A
-
Prąd znamionowy w temperaturze 5°C14,99 A
-
Prąd znamionowy w temperaturze 10°C14,61 A
-
Prąd znamionowy w temperaturze 15°C14,23 A
-
Prąd znamionowy w temperaturze 20°C13,83 A
-
Prąd znamionowy w temperaturze 25°C13,42 A
-
Prąd znamionowy w temperaturze 30°C13 A
-
Prąd znamionowy w temperaturze 35°C12,56 A
-
Prąd znamionowy w temperaturze 40°C12,11 A
-
Prąd znamionowy w temperaturze 45°C11,64 A
-
Prąd znamionowy w temperaturze 50°C11,16 A
-
Prąd znamionowy w temperaturze 55°C10,64 A
-
Prąd znamionowy w temperaturze 60°C10,11 A
-
Prąd znamionowy w temperaturze 65°C9,54 A
-
Prąd znamionowy w temperaturze 70°C8,94 A
Architektura
-
Układ biegunów1P
-
Charakterystyka wyzwalaniaC
Pojemność
-
Liczba modułów1
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-16 kA
-
Nominalny moment obrotowy górny zacisk2,80 - 2,80 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2,80 - 2,80 Nm
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
Częstotliwość
-
Częstotliwość50 - 60 Hz
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 35 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych1 - 25 mm²
-
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych1 - 35 mm²
-
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu elastycznego1,5 - 4,0 mm²
-
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu sztywnego1,5 - 4,0 mm²
Instalacja, montaż
-
Nominalny moment dokręcania2,80 - 2,80 Nm
-
Typ połączenia dolnego aparatury modułowejbiconnect
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Możliwość montażu 360°Tak
Bezpieczeństwo
-
Klasa ochronności IPIP20
Warunki użytkowania
-
Stopień zanieczyszczenia zgodnie z PN-EN-60664 / PN-EN-60947-22
-
Klasa ograniczenia energii I²t3
-
Ochrona przed wilgociąDla wszystkich klimatów
-
Zakres temperatur pracy-25 - 70 °C
Moc
-
Całkowite straty mocy dla prądu znamionowego2,29 W
Łączność
-
Typ złącza/wtykuquickconnect
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość83,40 mm
-
Szerokość17,50 mm
-
Głębokość70 mm
