MCB Wyłącznik nadprądowy Icn=6000A 4P C 6A MCN406

Name: MCN406
Brand: Hager
SKU: MCN406
Price: 348.8 PLN

Cena

348,80 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

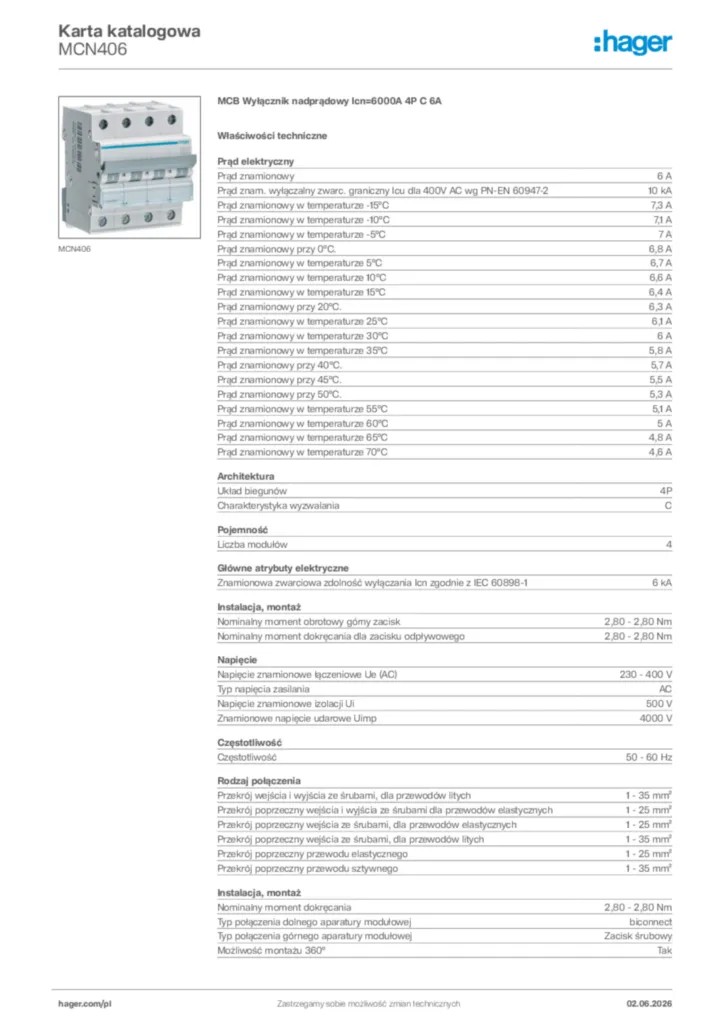

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Akcesoria/części do aparatury niskonapięciowej 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

6 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

10 kA
Prąd znamionowy przy -15°C

7,26 A
Prąd znamionowy przy -10°C

7,12 A
Prąd znamionowy przy -5°C

6,98 A
Prąd znamionowy przy 0°C

6,84 A
Prąd znamionowy przy 5°C

6,7 A
Prąd znamionowy przy 10°C

6,56 A
Prąd znamionowy przy 15°C

6,42 A
Prąd znamionowy przy 20°C

6,28 A
Prąd znamionowy przy 25°C

6,14 A
Prąd znamionowy przy 30°C

6 A
Prąd znamionowy przy 35°C

5,83 A
Prąd znamionowy przy 40°C

5,65 A
Prąd znamionowy przy 45°C

5,48 A
Prąd znamionowy przy 50°C

5,3 A
Prąd znamionowy przy 55°C

5,13 A
Prąd znamionowy przy 60°C

4,95 A
Prąd znamionowy przy 65°C

4,78 A
Prąd znamionowy przy 70°C

4,6 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400 V AC zgodnie z IEC 60898-1

6 kA

Układ biegunów

4P
Charakterystyka wyzwalania

C

Liczba modułów

4

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zaciski śrubowe
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20
Rozstaw kratek

35 mm

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Moc rozproszona (we wkładce topikowej)

5 W

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk
Typ połączenia

Zaciski śrubowe

Wysokość

83 mm
Szerokość

70 mm
Głębokość

70 mm
