MCB Wyłącznik nadprądowy Icn=6000A 3P B 16A QuickConnect MBS316

Name: MBS316
Brand: Hager
SKU: MBS3163
Price: 119 PLN

EAN

3250614314889

Liczba w opakowaniu

4 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

119,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

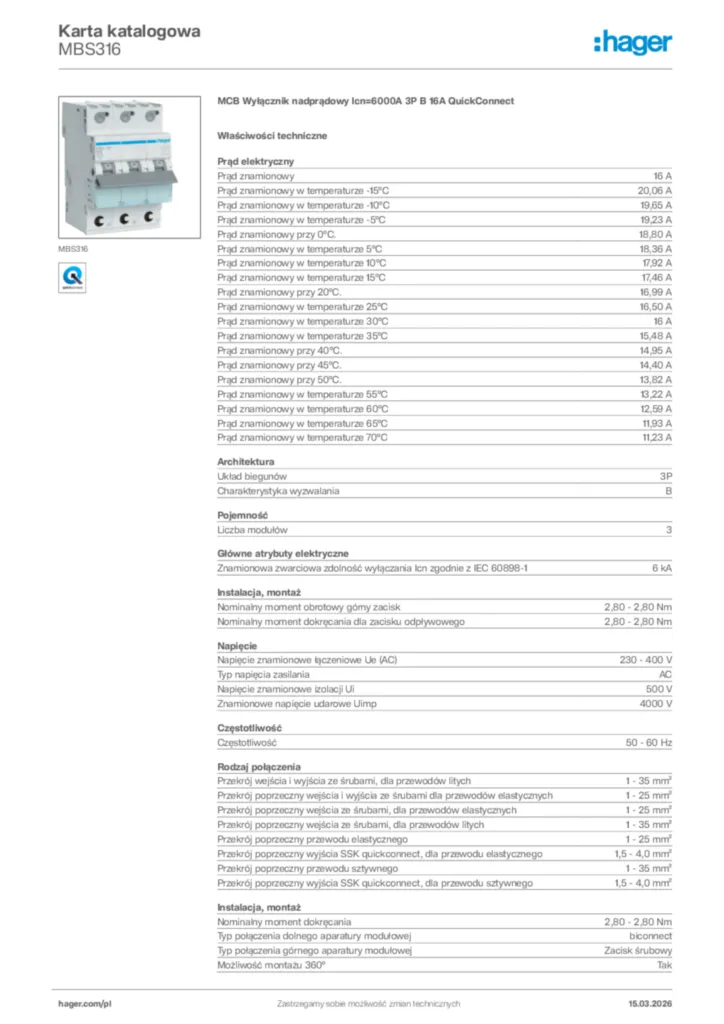

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Modułowa szyna fazowa 4 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

16 A
Prąd znamionowy w temperaturze -15°C

20,06 A
Prąd znamionowy w temperaturze -10°C

19,65 A
Prąd znamionowy w temperaturze -5°C

19,23 A
Prąd znamionowy przy 0°C.

18,80 A
Prąd znamionowy w temperaturze 5°C

18,36 A
Prąd znamionowy w temperaturze 10°C

17,92 A
Prąd znamionowy w temperaturze 15°C

17,46 A
Prąd znamionowy przy 20°C.

16,99 A
Prąd znamionowy w temperaturze 25°C

16,50 A
Prąd znamionowy w temperaturze 30°C

16 A
Prąd znamionowy w temperaturze 35°C

15,48 A
Prąd znamionowy przy 40°C.

14,95 A
Prąd znamionowy przy 45°C.

14,40 A
Prąd znamionowy przy 50°C.

13,82 A
Prąd znamionowy w temperaturze 55°C

13,22 A
Prąd znamionowy w temperaturze 60°C

12,59 A
Prąd znamionowy w temperaturze 65°C

11,93 A
Prąd znamionowy w temperaturze 70°C

11,23 A

Układ biegunów

3P
Charakterystyka wyzwalania

B

Liczba modułów

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu elastycznego

1,5 - 4,0 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu sztywnego

1,5 - 4,0 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

6,33 W

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

52,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
