MBS310 - MCB Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect

Aparatura modułowa

MCB Wyłącznik nadprądowy Icn=6000A 3P B 10A QuickConnect MBS310

Name: MBS310
Brand: Hager
SKU: MBS310
Price: 151 PLN

EAN

3250614314865

Liczba w opakowaniu

4 Sztuki

Grupa rabatowa

APA

Cena

151,00zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

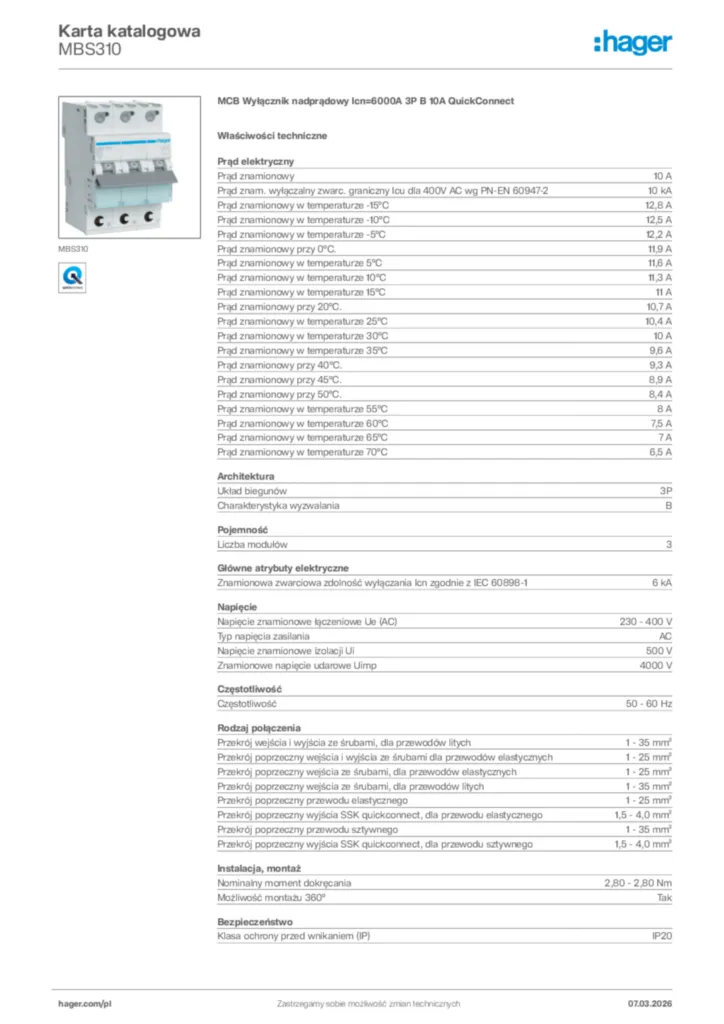

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 8 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

10 A
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

12,8 A
Prąd znamionowy w temperaturze -10°C

12,5 A
Prąd znamionowy w temperaturze -5°C

12,2 A
Prąd znamionowy w temperaturze 0°C

11,9 A
Prąd znamionowy w temperaturze 5°C

11,6 A
Prąd znamionowy w temperaturze 10°C

11,3 A
Prąd znamionowy w temperaturze 15°C

11 A
Prąd znamionowy w temperaturze 20°C

10,7 A
Prąd znamionowy w temperaturze 25°C

10,4 A
Prąd znamionowy w temperaturze 30°C

10 A
Prąd znamionowy w temperaturze 35°C

9,6 A
Prąd znamionowy w temperaturze 40°C

9,3 A
Prąd znamionowy w temperaturze 45°C

8,9 A
Prąd znamionowy w temperaturze 50°C

8,4 A
Prąd znamionowy w temperaturze 55°C

8 A
Prąd znamionowy w temperaturze 60°C

7,5 A
Prąd znamionowy w temperaturze 65°C

7 A
Prąd znamionowy w temperaturze 70°C

6,5 A

Układ biegunów

3P
Charakterystyka wyzwalania

B

Liczba modułów

3

Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1

6 kA

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu elastycznego

1,5 - 4,0 mm²
Przekrój poprzeczny wyjścia SSK quickconnect, dla przewodu sztywnego

1,5 - 4,0 mm²

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Klasa ochronności IP

IP20

Stopień zanieczyszczenia zgodnie z PN-EN-60664 / PN-EN-60947-2

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

5,80 W

Typ złącza/wtyku

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodny z dyrektywą ROHS Tak
