MCB Wyłącznik nadprądowy Icn=6000A 3P B 32A MBN332E

Name: MBN332E
Brand: Hager
SKU: MBN332E
Price: 162 PLN

EAN

3250614313097

Liczba w opakowaniu

4 szt.

Grupa rabatowa

APA

Cena

162,00zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

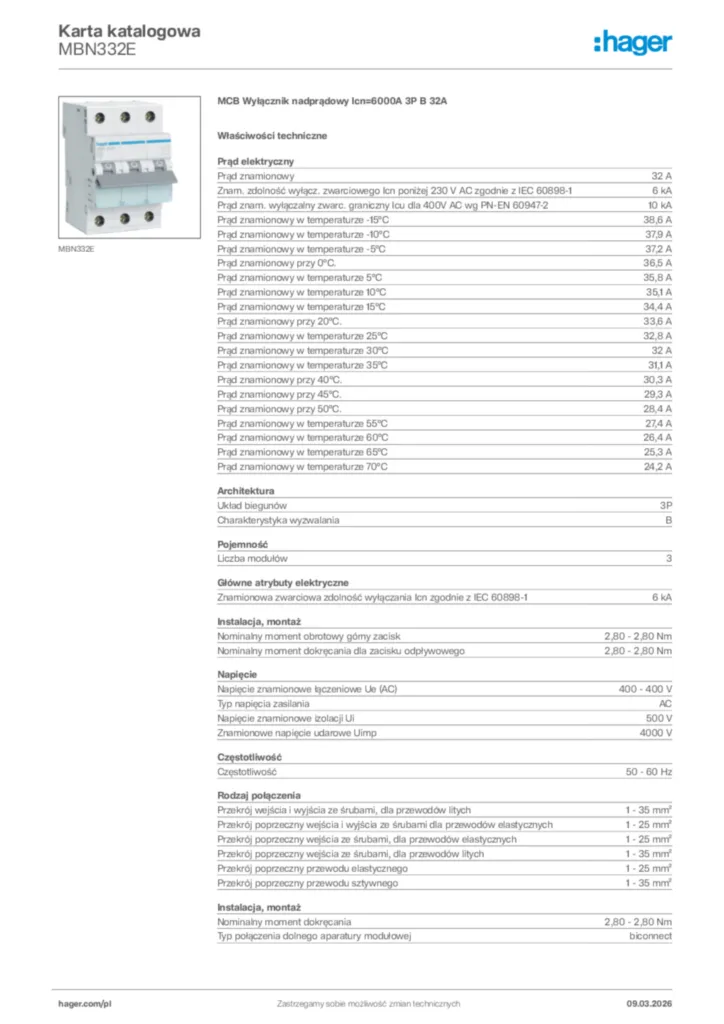

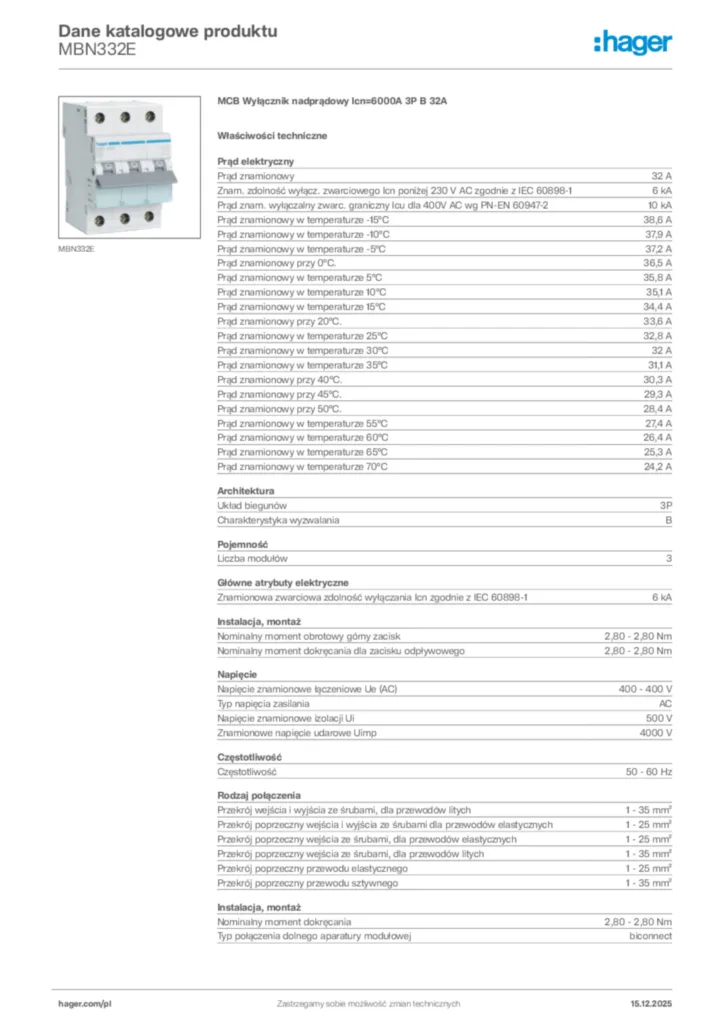

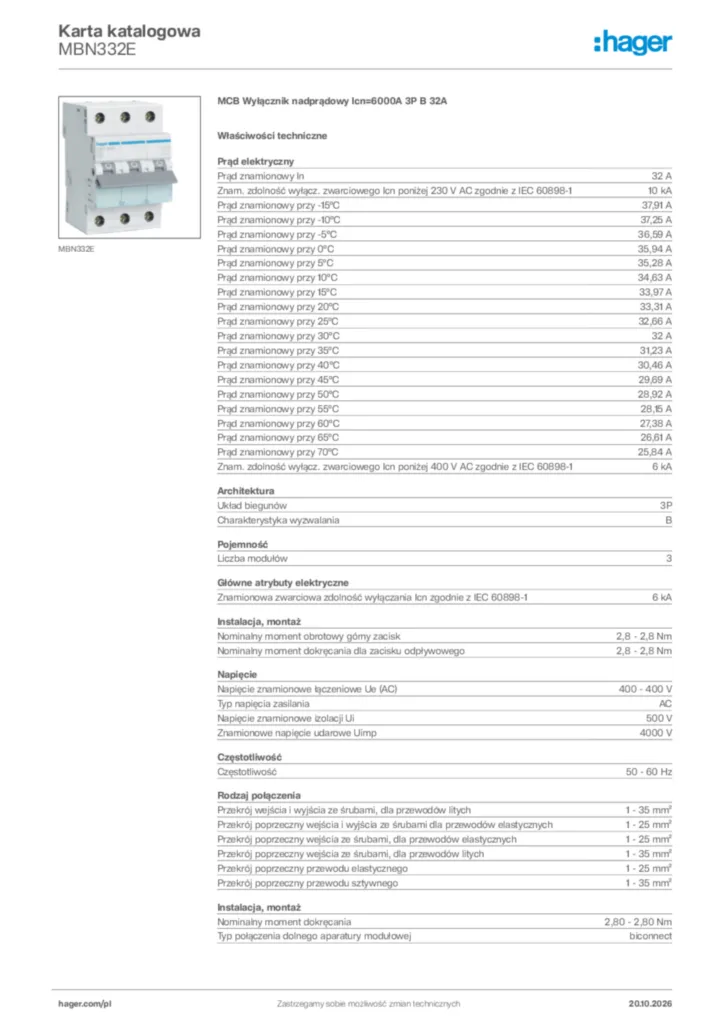

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 8 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

32 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

38,6 A
Prąd znamionowy w temperaturze -10°C

37,9 A
Prąd znamionowy w temperaturze -5°C

37,2 A
Prąd znamionowy przy 0°C.

36,5 A
Prąd znamionowy w temperaturze 5°C

35,8 A
Prąd znamionowy w temperaturze 10°C

35,1 A
Prąd znamionowy w temperaturze 15°C

34,4 A
Prąd znamionowy przy 20°C.

33,6 A
Prąd znamionowy w temperaturze 25°C

32,8 A
Prąd znamionowy w temperaturze 30°C

32 A
Prąd znamionowy w temperaturze 35°C

31,1 A
Prąd znamionowy przy 40°C.

30,3 A
Prąd znamionowy przy 45°C.

29,3 A
Prąd znamionowy przy 50°C.

28,4 A
Prąd znamionowy w temperaturze 55°C

27,4 A
Prąd znamionowy w temperaturze 60°C

26,4 A
Prąd znamionowy w temperaturze 65°C

25,3 A
Prąd znamionowy w temperaturze 70°C

24,2 A

Układ biegunów

3P
Charakterystyka wyzwalania

B

Liczba modułów

3

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA
Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²

Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

13 W

Typ połączenia

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83 mm
Szerokość

52,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
